10J121:外墙外保温建筑构造

10J121:外墙外保温建筑构造
图集编号
10J121
图集名称
外墙外保温建筑构造
定价
58.00 元
开本
16 开
主编单位
  • 中国建筑标准设计研究院

内容简介

  10J121《外墙外保温建筑构造》国家建筑标准设计图集是根据国家建筑节能设计相关规范、标准编制的。
  本图集替代02J121-1《外墙外保温建筑构造(一)》、99J121-2与99(03)J121-2《外墙外保温建筑构造(二)》(含2003年局部修改版)和06J121-3《外墙外保温建筑构造(三)》。上述图集自实行以来,对我国外墙外保温的发展起了很大的促进作用。随着外保温材料和技术的发展和国家对外保温的防火要求,并借鉴先进国家的成熟经验,对外墙外保温有了新的要求,加之相关的标准也在修订之中,为满足工程技术的需要,有必要对上述图集进行修订,并将分散在各个图集中的外保温系统和建筑构造整合在一本图集中。整合后的图集更容易查找,使用更方便。
  本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。
  本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑,以及既有建筑节能改造的外墙外保温工程;抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的墙体外墙外保温工程。本图集供设计及施工人员使用。
  图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。
  图集包括各种外墙外保温系统的基本构造、组成材料的性能指标,墙体、门窗洞口、勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图,不同气候分区、不同基层墙体、不同传热系数的各种系统保温层厚度,特别是结合公安部、住房和城乡建设部《民用建筑外保温及外墙装饰防火暂行规定》(公通字[2009]46号文)的要求编制了防火隔离带的构造。

备注

替代02J121-1、99J121-2、99(03)J121-2、06J121-3

目录

目录1

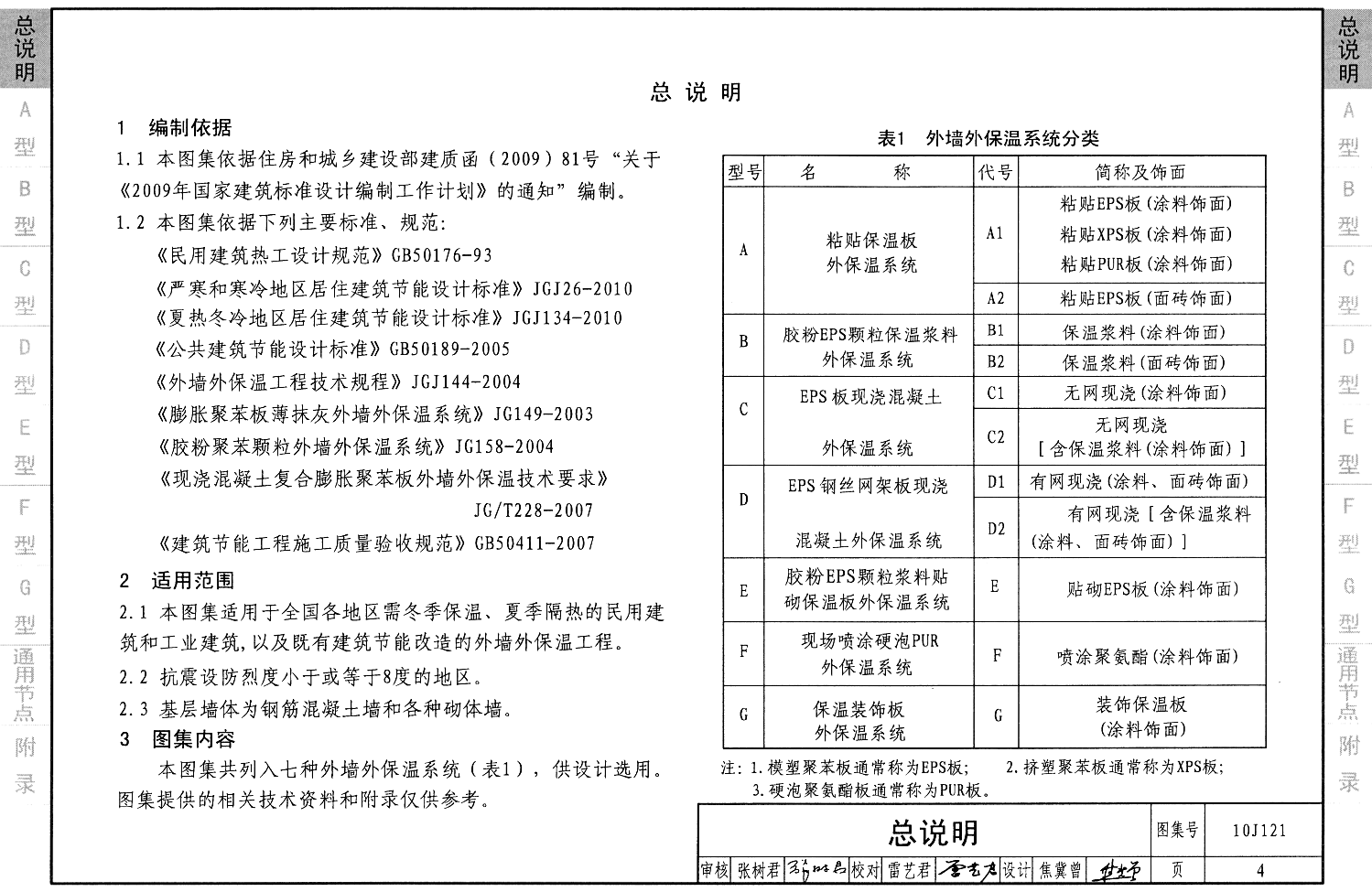

总说明4
术语9
A型-粘贴保温板外保温系统
说明A-1

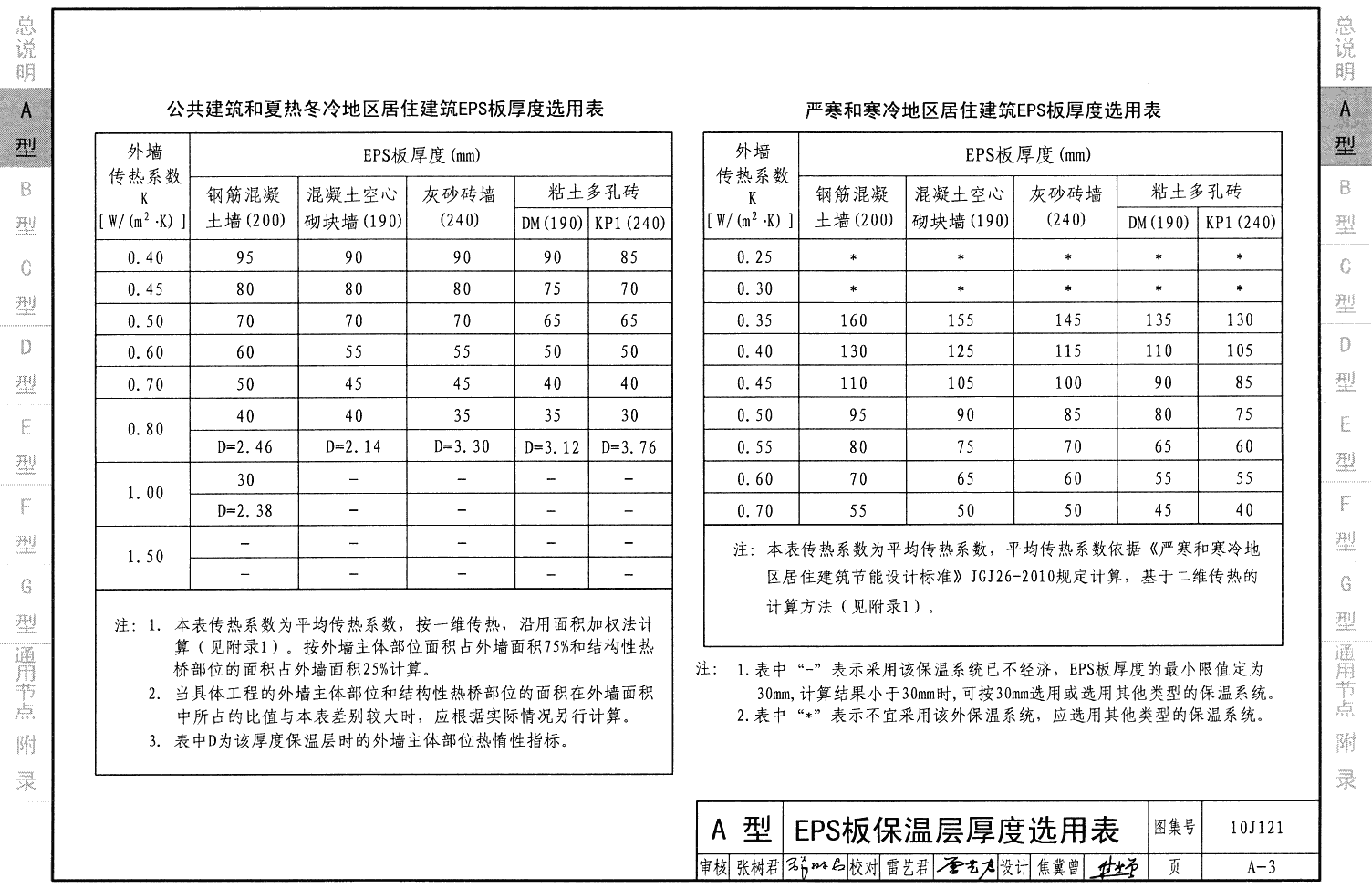

EPS板保温层厚度选用表A-3
XPS板保温层厚度选用表A-4
PUR板保温层厚度选用表A-5
A1型窗口节点构造(涂料)A-6

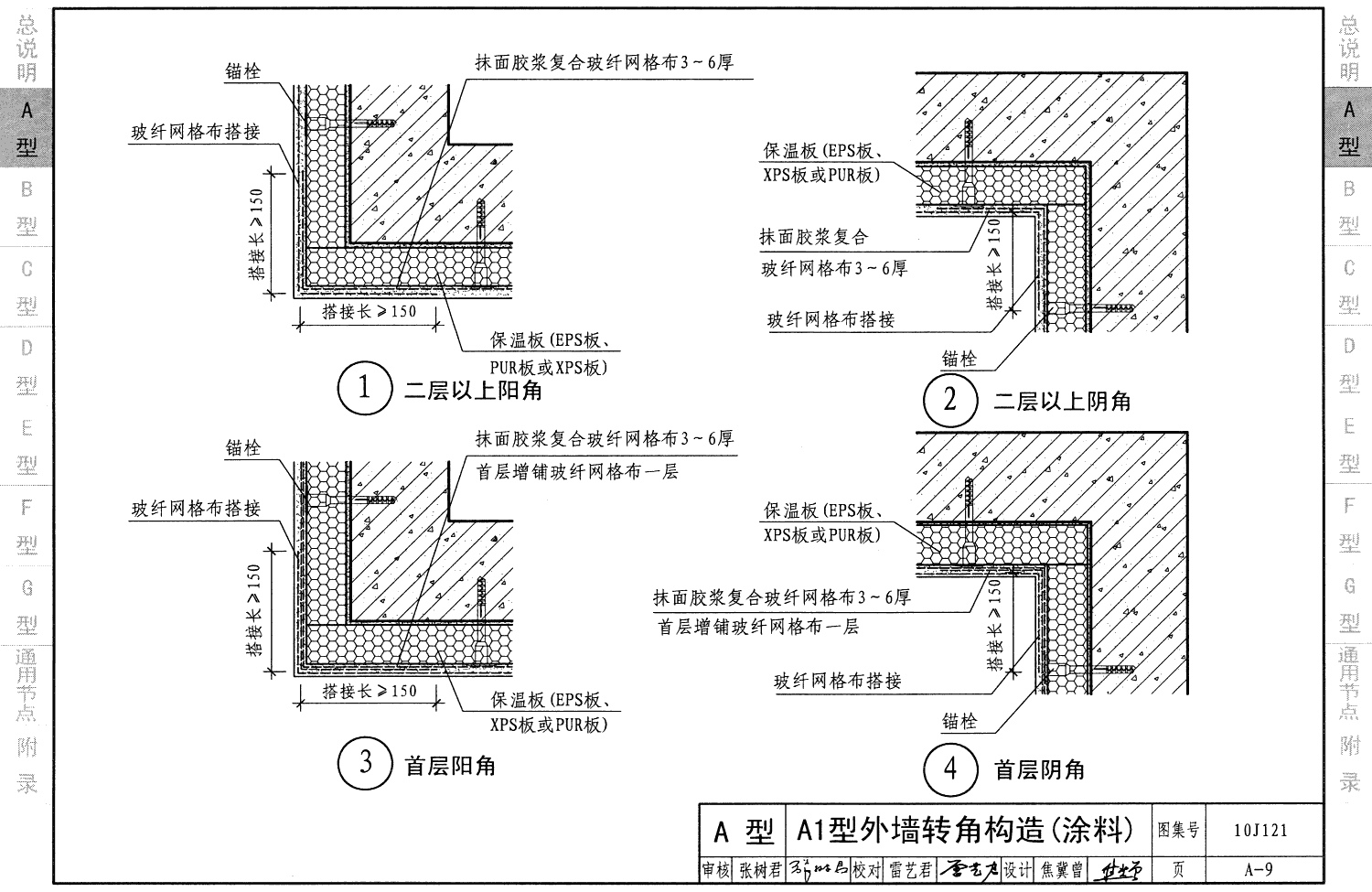

A1型外墙转角构造(涂料)A-9

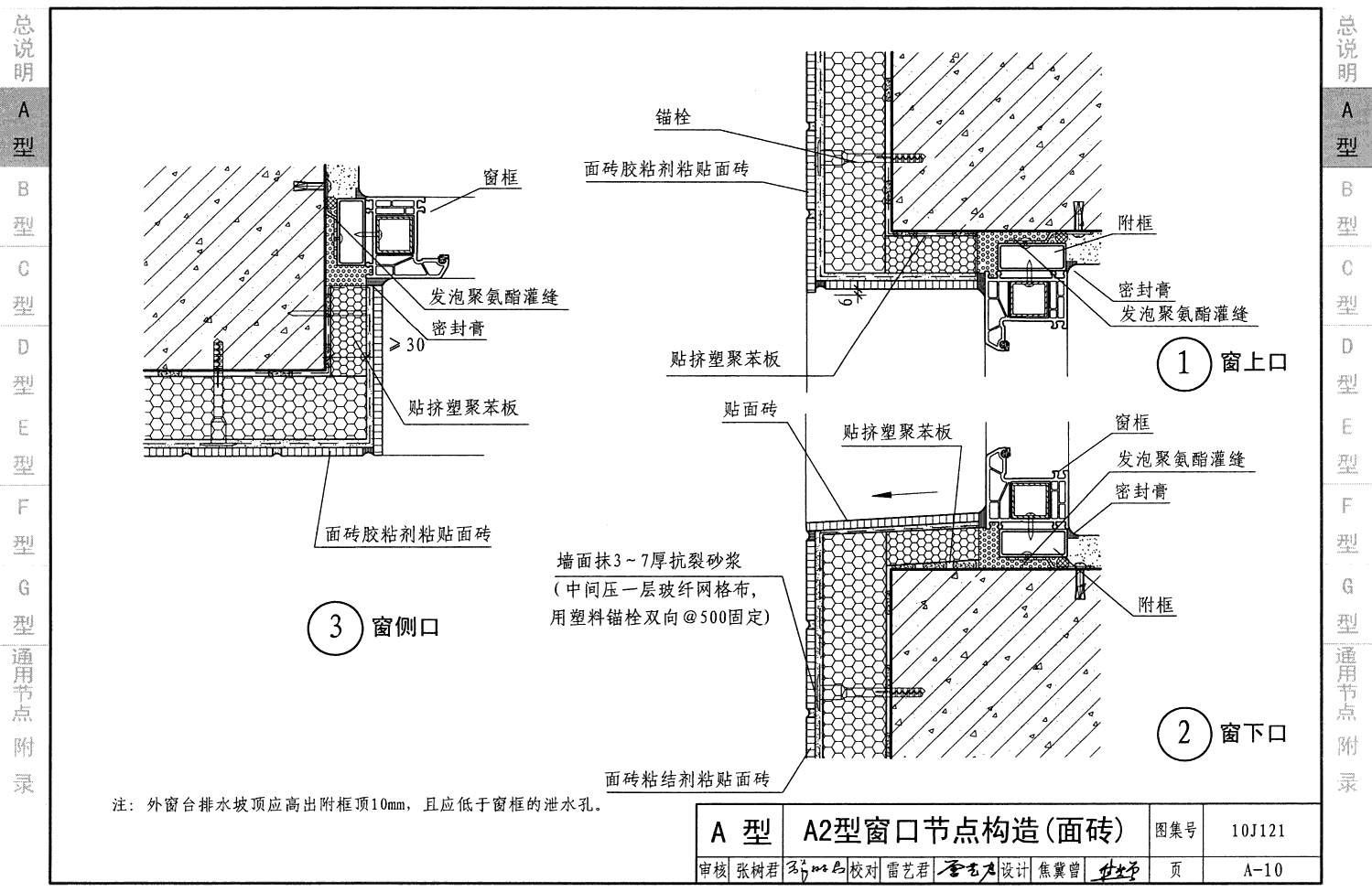

A2型窗口节点构造(面砖)A-10
A2型窗套、外墙转角(面砖)A-12
B型-胶粉EPS颗粒保温浆料外保温系统

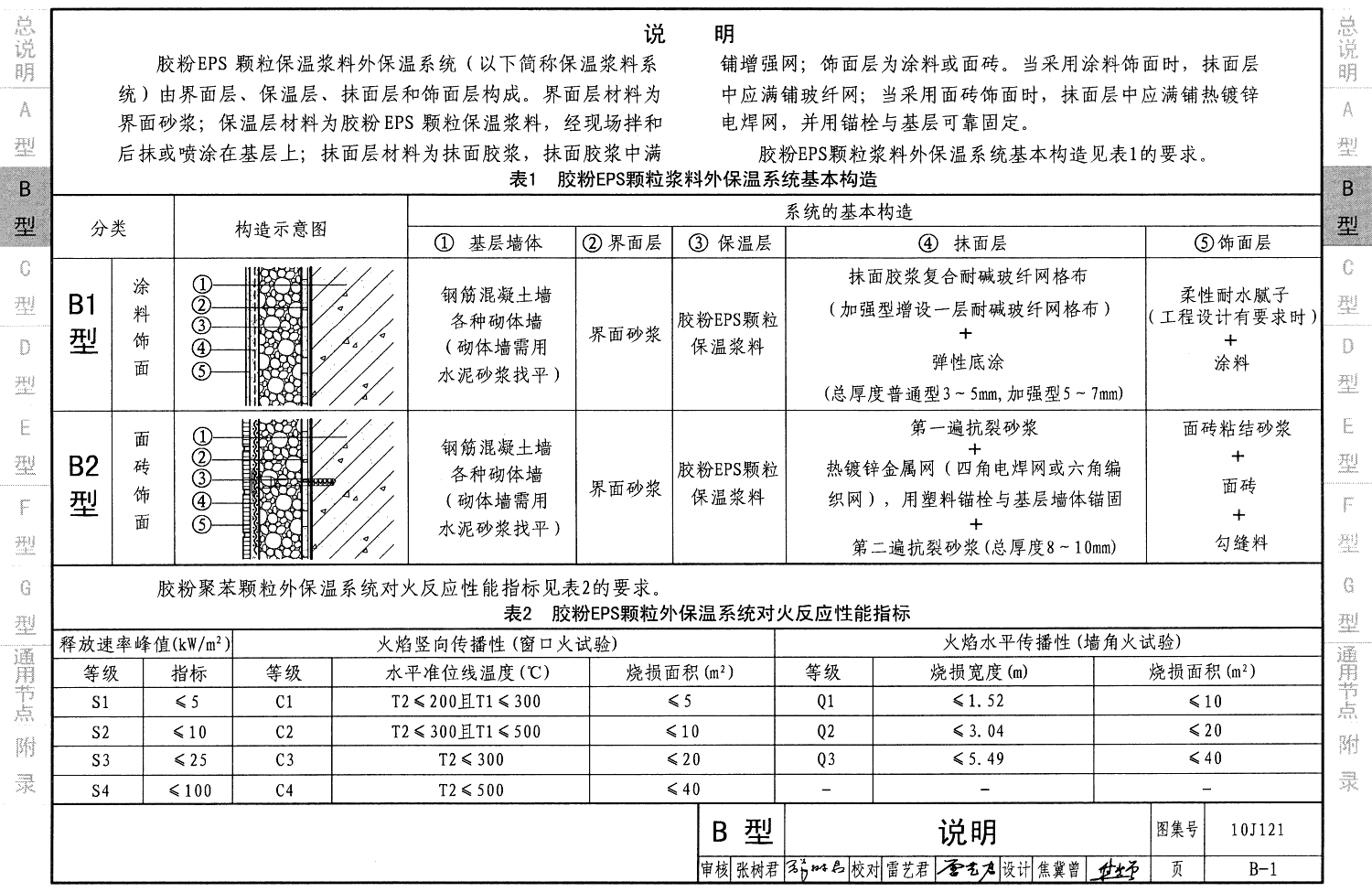

说明B-1
胶粉EPS颗粒保温浆料外保温系统保温层厚度选用表B-3
B1型窗口节点构造(涂料)B-4
B2型窗口节点构造(面砖)B-7
外墙转角构造B-10
C型-EPS板现浇混凝土外保温系统
说明C-1
EPS板现浇混凝土外保温系统保温层厚度选用表C-3
C1型窗口节点构造(涂料)C-4
C1型窗套、外墙转角(涂料)C-6
C2型窗口节点构造(涂料)C-7
C2型窗套、外墙转角(涂料)C-9
C2型窗口节点构造(面砖)C-10
C2型窗套、外墙转角(面砖)C-12
D型-EPS钢丝网架板现浇混凝土外保温系统
说明D-1
EPS钢丝网架板现浇混凝土外保温系统保温层厚度选用表D-3
D1型窗口节点构造D-4
D2型窗口节点构造(涂料)D-6
D2型窗口节点构造(面砖)D-8
带窗套窗口(面砖)D-10
外墙转角构造(面砖)D-11
E型-胶粉EPS颗粒浆料贴砌EPS板外保温系统
说明E-1
胶粉EPS颗粒浆料贴砌EPS板外保温系统保温层厚度选用表E-2
窗口节点构造E-3
带窗套窗口E-5
外墙转角构造E-6
F型-现场喷涂硬泡PUR外保温系统
说明F-1
现场喷涂硬泡PUR外保温系统保温厚度选用表F-2
窗口节点构造F-3
G型-保温装饰板外保温系统
说明G-1
保温装饰板(PUR保温层)外保温系统保温层厚度选用表G-3
保温装饰板外保温构造G-4
保温装饰板外保温固定件布置图G-5
窗口节点构造G-6
凸窗窗口G-8
外墙转角构造G-9
保温装饰板外保温排水、透气孔G-10
通用节点

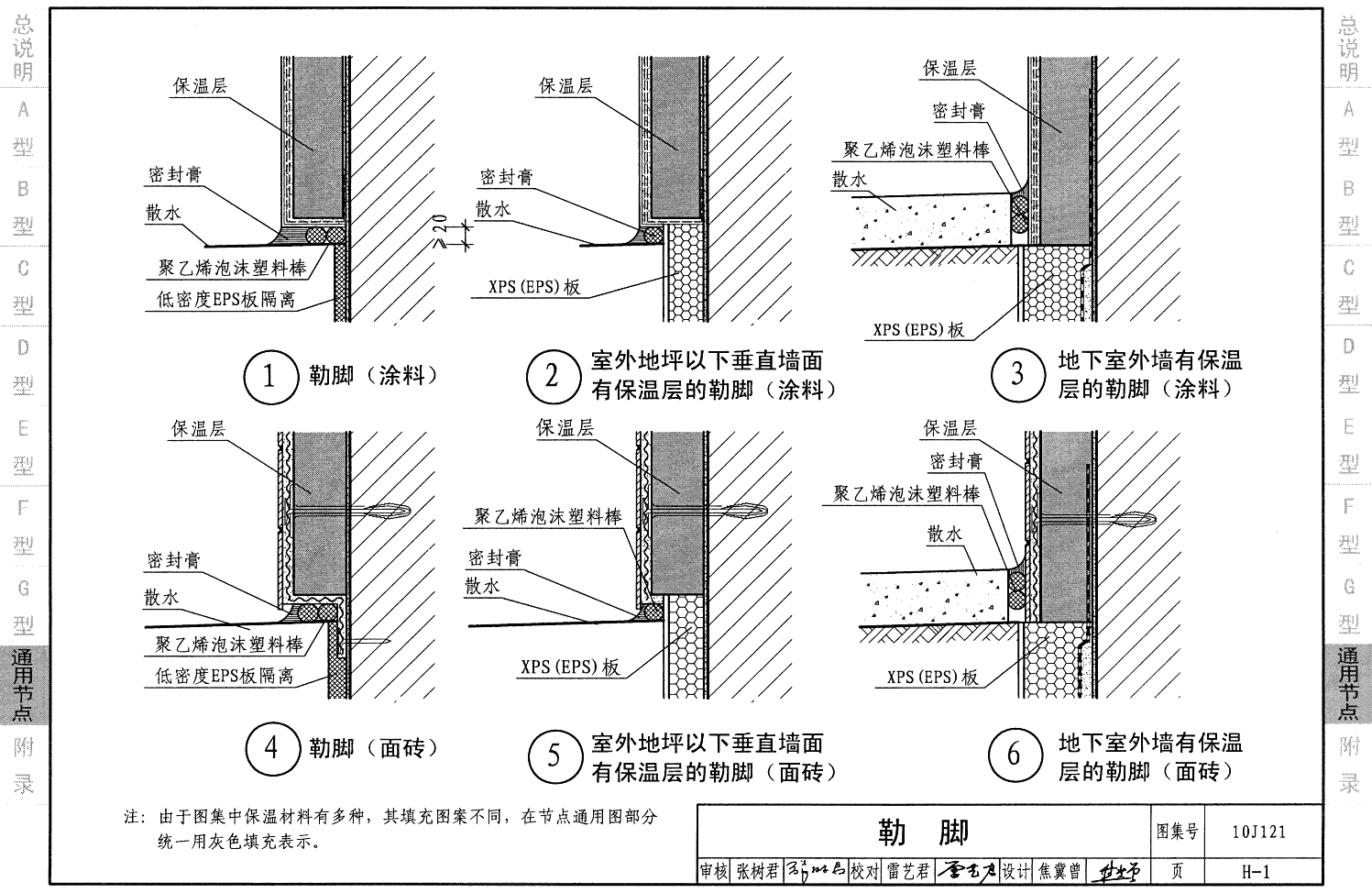

勒脚H-1

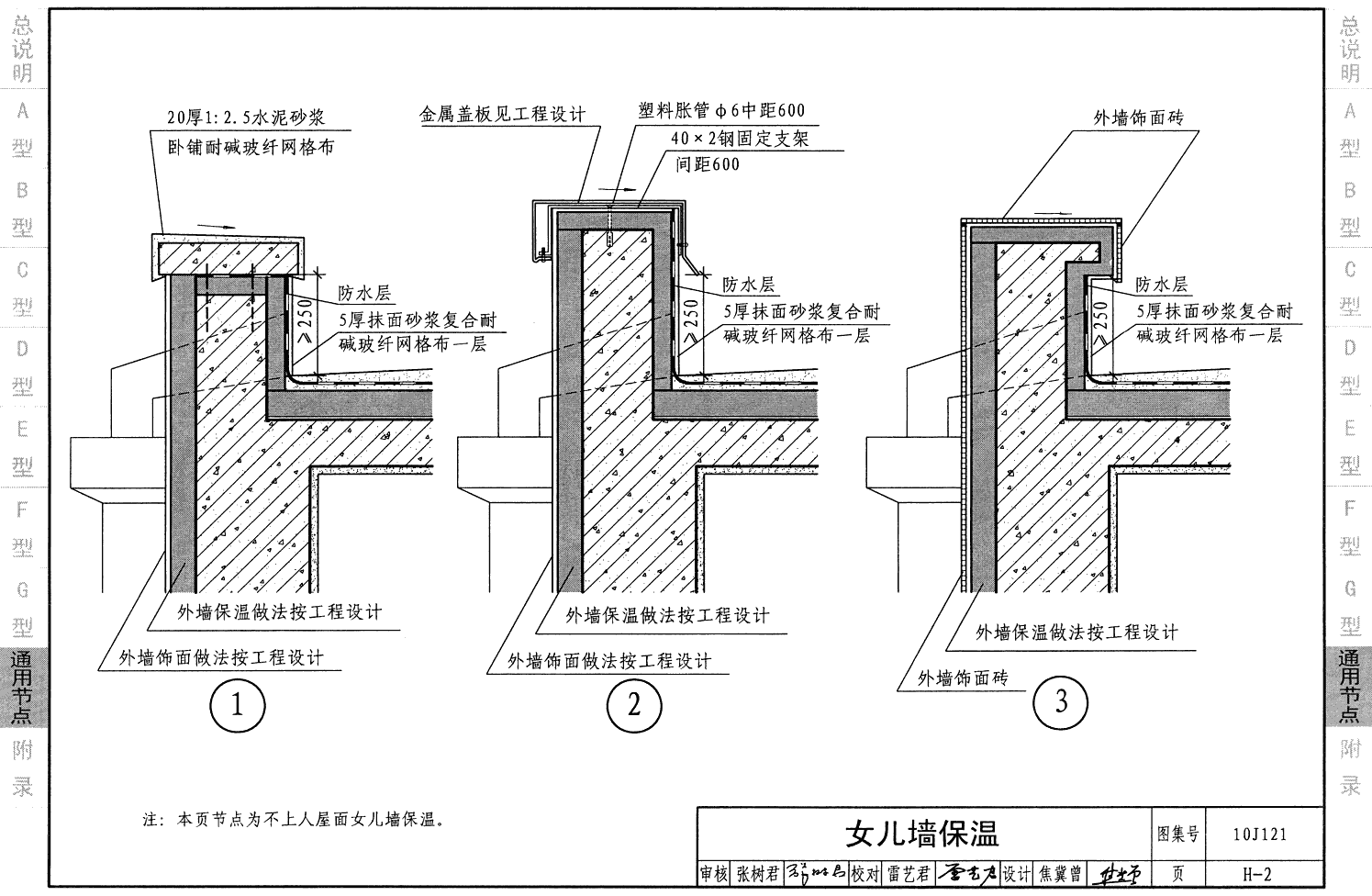

女儿墙保温H-2
凸窗窗口H-4
金属窗台板H-5
阳台保温构造H-6
变形缝H-9
系统变形缝H-11
塑料滴水线、分格缝、转角件H-12
空调机搁板、雨水管H-13

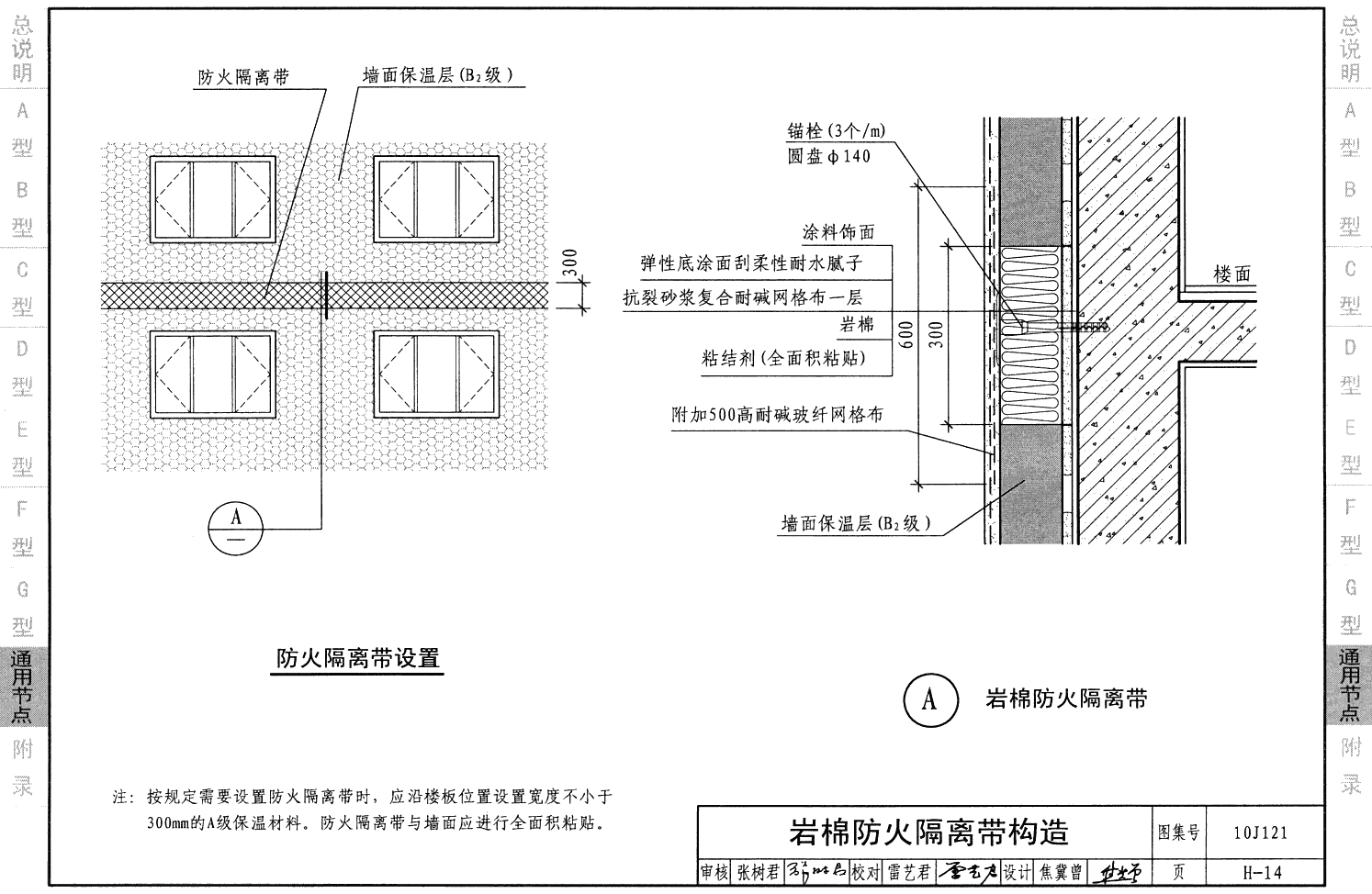

岩棉防火隔离带构造H-14
泡沫混凝土防火隔离带构造H-15
挡火梁构造H-16
涂料饰面做法H-17
附录
外墙平均传热系数计算附录1
外墙外保温主要材料性能指标附录2

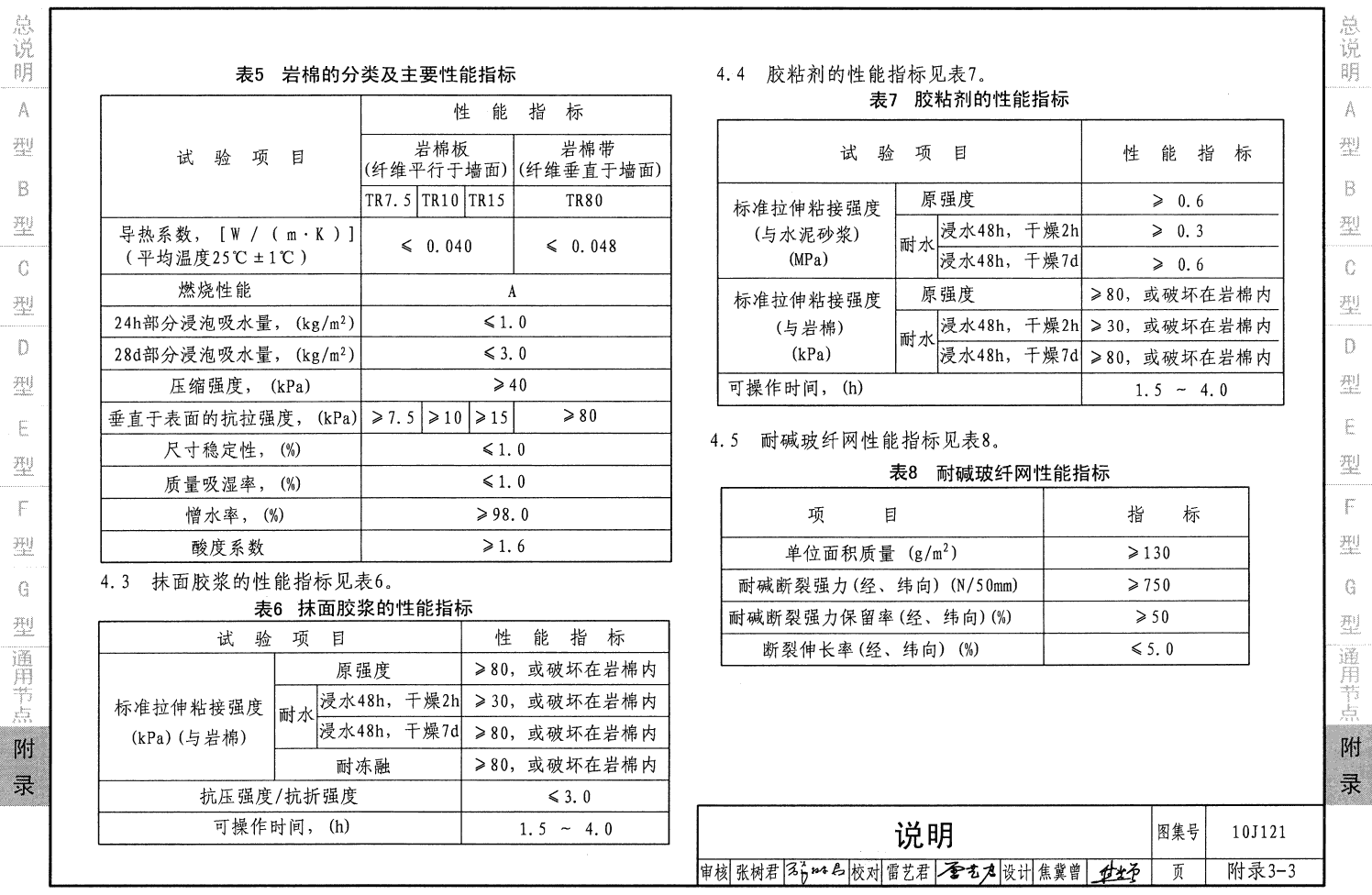

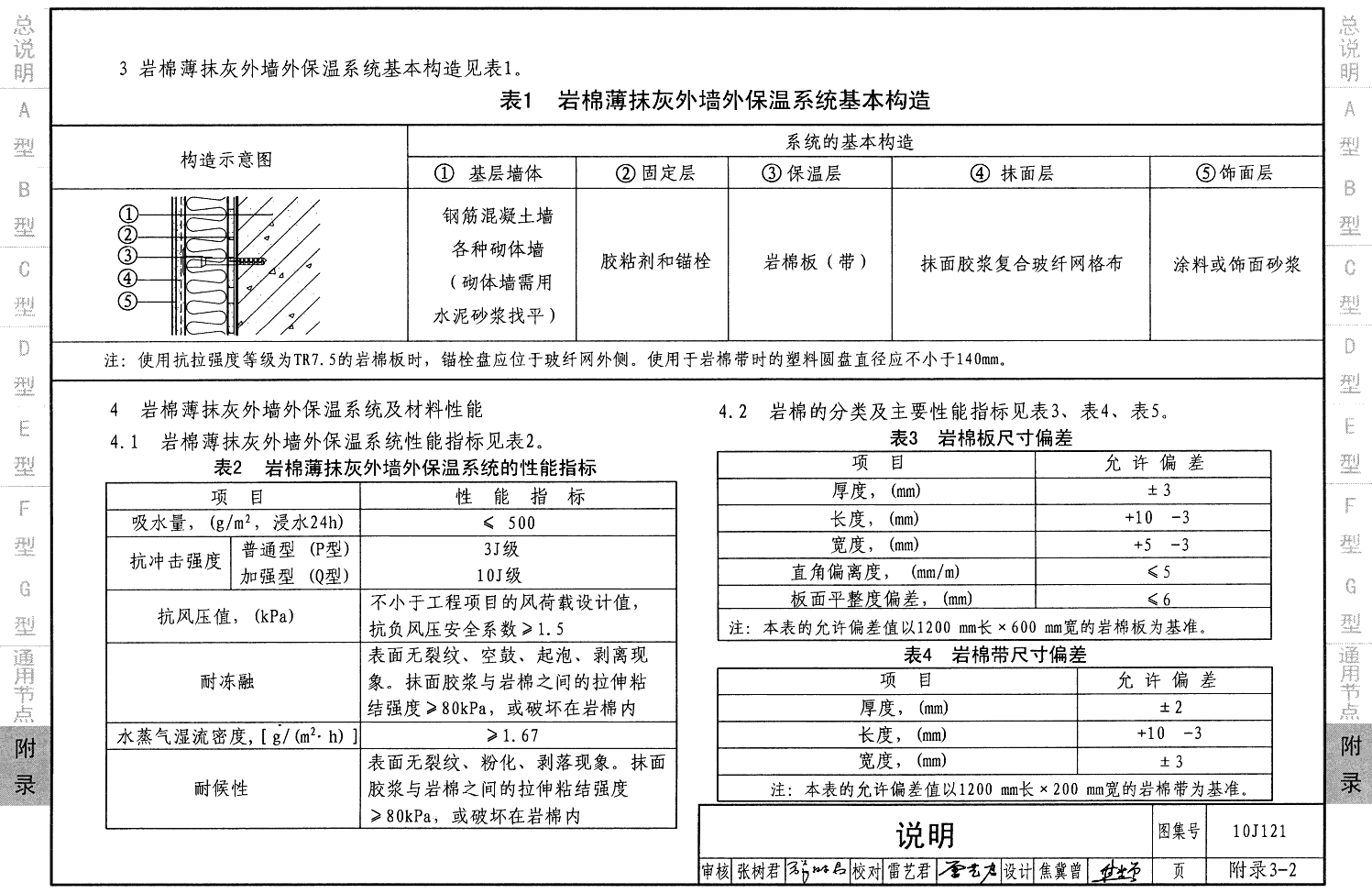

岩棉薄抹灰外墙外保温系统附录3
相关技术资料106

网友推荐

  • 网友【snyygy_0314】点评:
    本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等
  • 网友【yyl2004】点评:
    这段时间,正在做节能的工程,有了这个图集的指导,对于外墙保温工程的施工、预算等资料的查询更加方便。图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、保温装饰板系统七种外墙外保温系统。
  • 网友【lovey】点评:
    本图集是替代02J121-1、99J121-2、99(03)J121-2、06J121-3的。本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑,以及既有建筑节能改造的外墙外保温工程;抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的墙体外墙外保温工程。本图集供设计及施工人员使用。   图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。   图集包括各种外墙外保温系统的基本构造、组成材料的性能指标,墙体、门窗洞口、勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图,不同气候分区、不同基层墙体、不同传热系数的各种系统保温层厚度,特别是结合公安部、住房和城乡建设部《民用建筑外保温及外墙装饰防火暂行规定》(公通字[2009]46号文)的要求编制了防火隔离带的构造。
  • 网友【xxxujin】点评:
    该图集对目前市场上成熟外保温体系做了系统的总结和梳理,尤其是对之前各外保温图集做了必要的替换,统一了做法。较之以前更利于建筑专业设计、施工选用和参考。
  • 网友【okokooo】点评:
    10J121外墙外保温建筑构造,很好的诠释了外墙外保温的做法。现在工程中都大部分的要体现出节能的措施,国家也希望能让建筑更好的节能,这样才能好的节约资源,更好的进行可持续发展的战略. 此图籍解决了我们在做外保温时的难题,因此对我们工程师来说很有作用!!特别是南方,外保温还没有北方那么的发达,因此可能对我们来说,图籍的引导是更重要的!因此我特意来推荐此图籍~~~值得~
  • 网友【chengzhuo7704262】点评:
    0J121外墙外保温建筑构造,因为墙面作为建筑物的外表层,需经受一切外界气候的影响,如热、冷、冰冻、雪、雹、雨和风等。水、温度变化、环境污染交替地、持续不断地作用于外墙面,使外墙面产生裂缝,产生霉菌。建筑物受到损坏,居住者的身体受到影响,取暖成本也大幅提高。相对于昂贵的建筑物维修费用,外墙外保温体系的价值远远高于其自身成本。它把建筑物外表“包裹“保护起来,在满足了建筑物的保温性能的同时,大大延长了建筑物的寿命。外墙外保温体系是新建筑最好的外墙防护体系,也是老建筑物最好的维修体系。   除此以外,外墙外保温体系饰面层丰富的色彩和纹理、外装饰构件为建筑物立面创造不同有个性的美学效果,对老房建筑尤其具有特殊的意义。因为外保温对建筑的寿命与美观都起着重要的意义,所以现在的外保温还是很流行,因此我推荐在做外保温时,使用此本图籍作为参考资料
  • 网友【yyl2004】点评:
    节能减排环保是当今建筑发展的一个趋势,所以原来的图集的一些做法不能满足实际的需要,这次改版后的图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。   本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑,以及既有建筑节能改造的外墙外保温工程;抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的墙体外墙外保温工程。本图集供设计及施工人员使用。   图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。
  • 网友【wangrongshun】点评:
    公安部消防局2011年65号文要求从严执行外墙外保温采用不燃材料,当地消防部门也要求采用不燃材料的外保温系统。《10J121外墙外保温建筑构造》附录3详细介绍了岩棉板薄抹灰外墙外保温系统做法,解了燃眉之急,谢谢!!
