10S505:柔性接口给水管道支墩

10S505:柔性接口给水管道支墩
图集编号
10S505
图集名称
柔性接口给水管道支墩
定价
68.00 元
开本
16 开
主编单位
  • 中国市政工程东北设计研究总院

内容简介

  10S505《柔性接口给水管道支墩》是对原03SS505《柔性接口给水管道支墩》的修编图集。适用于市政及一般民用与工业建筑工程中无地下水(即地下水位低于支墩底面)及有地下水条件下(地下水位低于设计地面以下0.5m)的室外柔性接口埋地给水管道常用支墩,特殊支墩需另行设计;适用于管道内径为100~2000mm的铸铁管(包括球墨铸铁管、未经退火处理的球态铸铁管等)、混凝土管(包括钢筋混凝土管、预应力混凝土管、预应力钢筒混凝土管)、化学管材管[包括硬聚氯乙烯圆管(UPVC)、聚乙烯圆管(PE)、玻璃纤维增强塑料管(GRP、FRP)等];图集适用的管道设计内水压力为Fwd,k=0.8~1.1MPa,管顶覆土深度:当管内径D=100~500m时,管顶覆土为Hs≥0.7m;当管内径D=600~2000mm时,管顶覆土为Hs≥1.0m;适用于给水管道采用橡胶圈作为止水件的承插式接口和套管式柔性接口;适用于土壤等效内摩擦角Φd=20°~35°的一般性土壤地区,对于设置在淤泥、湿陷性黄土、多年冻土、膨胀土地区的支墩需另行设计,软土地区支墩的沉降问题应特殊考虑。支墩下持力层的地基承载力特征值fak不应小于80kPa,否则应另行设计;适用于非抗震设防区和抗震设防烈度小于或等于9度的地区。图集内容包括水平弯管、水平三通、水平管堵、垂直向上(下)弯管支墩等室外埋地管道常用支墩的选用及施工详图,设计人员可直接选用,施工人员可直接按图施工。

备注

替代03SS505

目录

目录1
总说明5

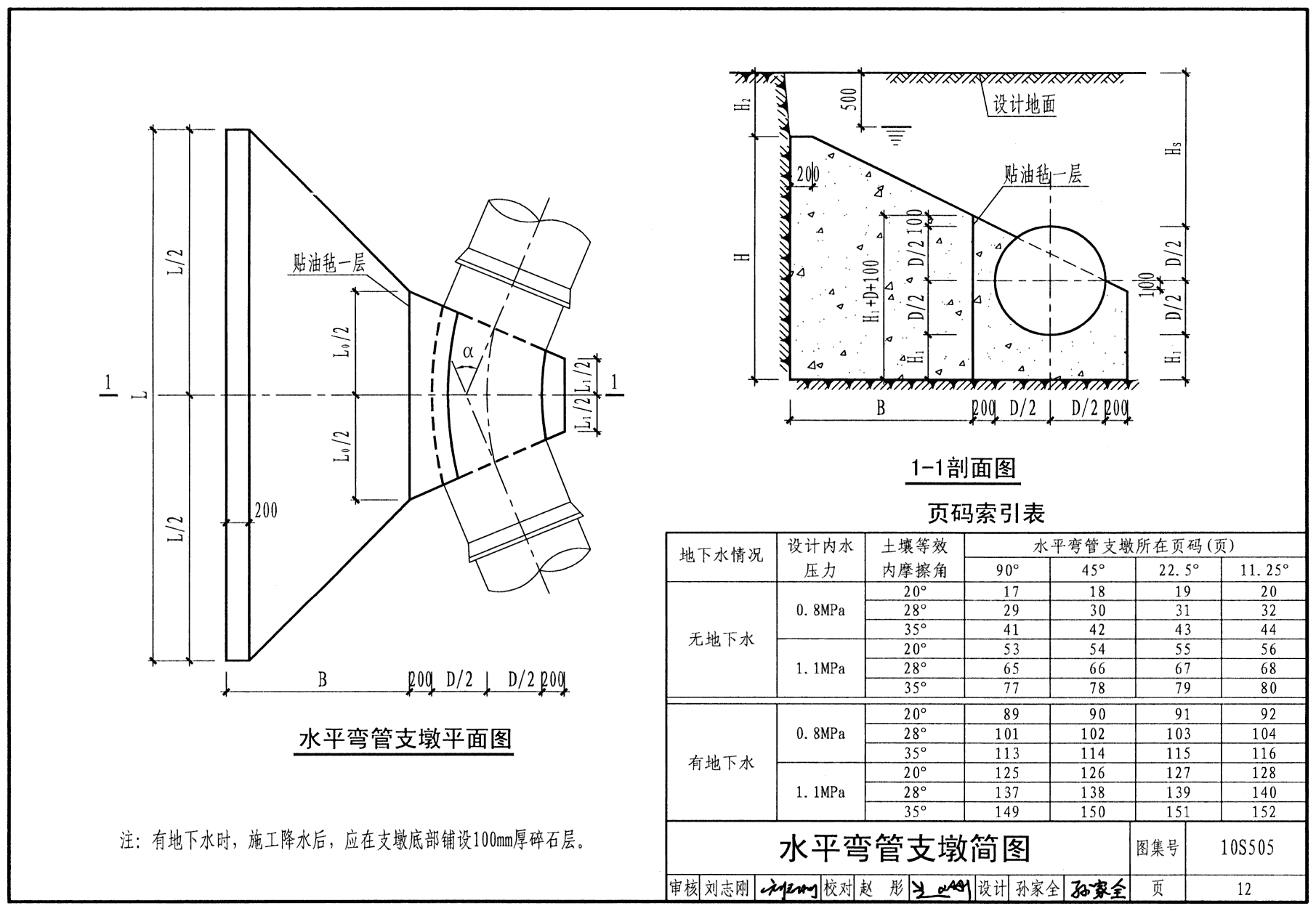

水平弯管支墩简图12
水平三通支墩简图13

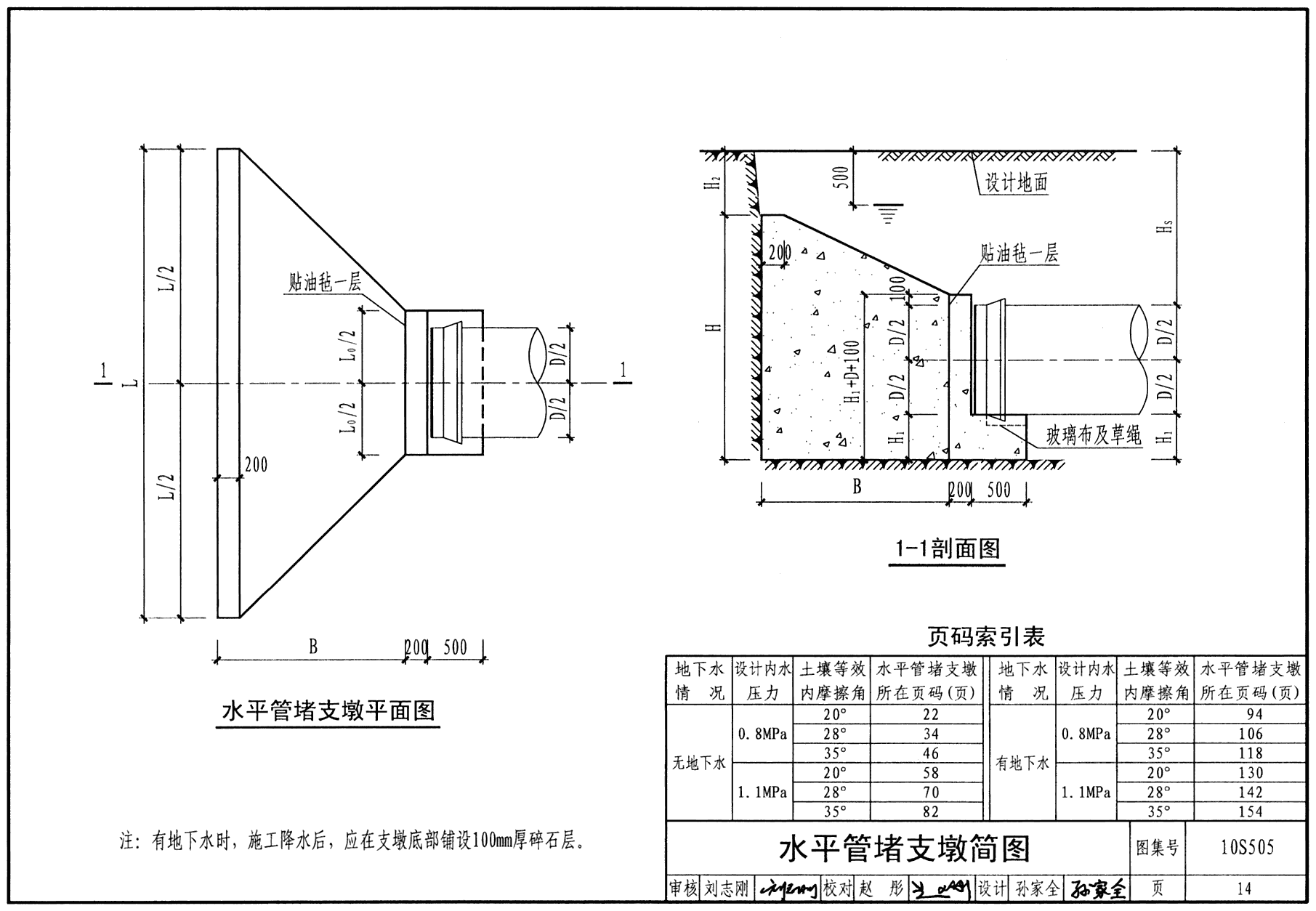

水平管堵支墩简图14
垂直向上弯管支墩简图15
垂直向下弯管支墩简图16
第一部分:无地下水,Fwd,k=0.8MPa,Φd=20°
90°水平弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)17
45°水平弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)18
22.5°水平弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)19
11.25°水平弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)20
水平三通支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)21
水平管堵支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)22
45°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)23

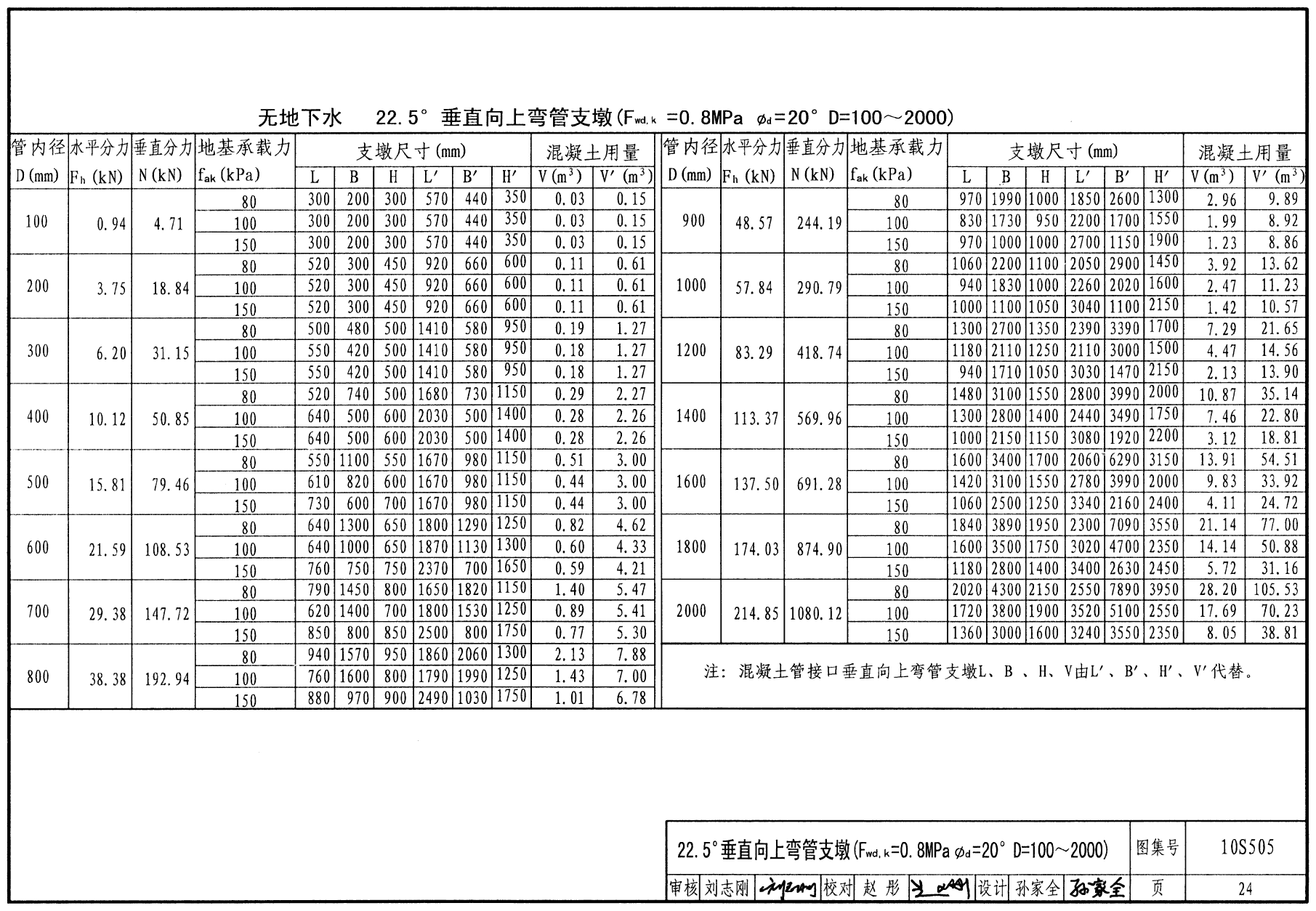

22.5°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)24
11.25°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)25
45°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)26
22.5°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)27
11.25°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)28
第二部分:无地下水,Fwd,k=0.8MPa,Φd=28°
90°水平弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)29
45°水平弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)30
22.5°水平弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)31
11.25°水平弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)32
水平三通支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)33
水平管堵支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)34
45°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)35
22.5°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)36
11.25°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)37
45°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)38
22.5°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)39
11.25°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)40
第三部分:无地下水,Fwd,k=0.8MPa,Φd=35°
90°水平弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)41
45°水平弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)42
22.5°水平弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)43
11.25°水平弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)44
水平三通支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)45
水平管堵支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)46
45°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)47
22.5°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)48
11.25°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)49
45°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)50
22.5°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)51
11.25°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)52
第四部分:无地下水,Fwd,k=1.1MPa,Φd=20°
90°水平弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)53
45°水平弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)54
22.5°水平弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)55
11.25°水平弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)56
水平三通支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)57
水平管堵支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)58
45°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)59
22.5°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)60
11.25°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)61
45°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)62
22.5°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)63
11.25°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)64
第五部分:无地下水,Fwd,k=1.1MPa,Φd=28°
90°水平弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)65
45°水平弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)66
22.5°水平弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)67
11.25°水平弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)68
水平三通支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)69
水平管堵支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)70
45°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)71
22.5°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)72
11.25°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)73
45°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)74
22.5°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)75
11.25°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)76
第六部分:无地下水,Fwd,k=1.1MPa,Φd=35°
90°水平弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)77
45°水平弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)78
22.5°水平弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)79
11.25°水平弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)80
水平三通支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)81
水平管堵支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)82
45°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)83
22.5°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)84
11.25°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)85
45°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)86
22.5°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)87
11.25°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)88
第七部分:有地下水,Fwd,k=0.8MPa,Φd=20°
90°水平弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)89
45°水平弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)90
22.5°水平弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)91
11.25°水平弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)92
水平三通支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)93
水平管堵支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)94
45°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)95
22.5°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)96
11.25°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)97
45°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)98
22.5°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)99
11.25°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=20° DN=100~2000)100
第八部分:有地下水,Fwd,k=0.8MPa,Φd=28°
90°水平弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)101
45°水平弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)102
22.5°水平弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)103
11.25°水平弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)104
水平三通支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)105
水平管堵支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)106
45°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)107
22.5°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)108
11.25°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)109
45°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)110
22.5°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)111
11.25°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=28° DN=100~2000)112
第九部分:有地下水,Fwd,k=0.8MPa,Φd=35°
90°水平弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)113
45°水平弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)114
22.5°水平弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)115
11.25°水平弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)116
水平三通支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)117
水平管堵支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)118
45°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)119
22.5°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)120
11.25°垂直向上弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)121
45°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)122
22.5°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)123
11.25°垂直向下弯管支墩(Fwd,k=0.8MPa,Φd=35° DN=100~2000)124
第十部分:有地下水,Fwd,k=1.1MPa,Φd=20°
90°水平弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)125
45°水平弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)126
22.5°水平弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)127
11.25°水平弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)128
水平三通支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)129
水平管堵支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)130
45°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)131
22.5°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)132
11.25°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)133
45°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)134
22.5°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)135
11.25°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=20° DN=100~2000)136
第十一部分:有地下水,Fwd,k=1.1MPa,Φd=28°
90°水平弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)137
45°水平弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)138
22.5°水平弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)139
11.25°水平弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)140
水平三通支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)141
水平管堵支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)142
45°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)143
22.5°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)144
11.25°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)145
45°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)146
22.5°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)147
11.25°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=28° DN=100~2000)148
第十二部分:有地下水,Fwd,k=1.1MPa,Φd=35°
90°水平弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)149
45°水平弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)150
22.5°水平弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)151
11.25°水平弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)152
水平三通支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)153
水平管堵支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)154
45°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)155
22.5°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)156
11.25°垂直向上弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)157
45°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)158
22.5°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)159
11.25°垂直向下弯管支墩(Fwd,k=1.1MPa,Φd=35° DN=100~2000)160

样张

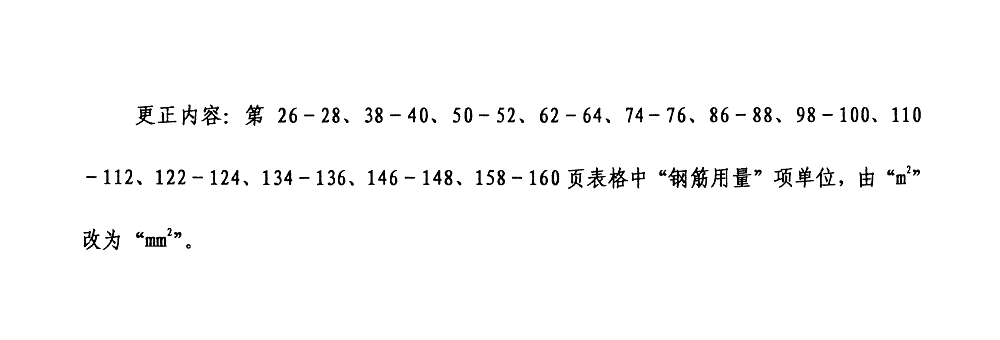

更正信息


  • 更正信息

网友推荐

  • 网友【kedawgk】点评:
    本图集前身03SS505《柔性接口给水管道支墩》。可以应用于市政及一般民用与工业建筑工程中无地下水(即地下水位低于支墩底面)及有地下水条件下(地下水位低于设计地面以下0.5m)的室外柔性接口埋地给水管道常用支墩,特殊支墩需另行设计;适用于管道内径为100~2000mm的铸铁管(包括球墨铸铁管、未经退火处理的球态铸铁管等)、混凝土管(包括钢筋混凝土管、预应力混凝土管、预应力钢筒混凝土管)、化学管材管[包括硬聚氯乙烯圆管(UPVC)、聚乙烯圆管(PE)、玻璃纤维增强塑料管(GRP、FRP)等];图集适用的管道设计内水压力为Fwd,k=0.8~1.1MPa,管顶覆土深度:当管内径D=100~500m时,管顶覆土为Hs≥0.7m;当管内径D=600~2000mm时,管顶覆土为Hs≥1.0m;适用于给水管道采用橡胶圈作为止水件的承插式接口和套管式柔性接口;适用于土壤等效内摩擦角Φd=20°~35°的一般性土壤地区,对于设置在淤泥、湿陷性黄土、多年冻土、膨胀土地区的支墩需另行设计,软土地区支墩的沉降问题应特殊考虑。支墩下持力层的地基承载力特征值fak不应小于80kPa,否则应另行设计;适用于非抗震设防区和抗震设防烈度小于或等于9度的地区。图集内容包括水平弯管、水平三通、水平管堵、垂直向上(下)弯管支墩等室外埋地管道常用支墩的选用及施工详图,设计人员可直接选用,施工人员可直接按图施工。
  • 网友【kwok】点评:
    内容包括水平弯管、水平三通、水平管堵、垂直向上(下)弯管支墩等室外埋地管道常用支墩的选用及施工详图,设计人员可直接选用,施工人员可直接按图施工
  • 网友【happywb2008】点评:
    新版图集,取代无标准的麻烦
  • 网友【xuyi921】点评:
    内容详尽,设计必备,值得购买!
  • 网友【yyl2004】点评:
    这本图集是对原03SS505《柔性接口给水管道支墩》图集的修编。与原图集相比,本次修编根据现行规范对支墩进行了重新设计,增大了图集的适用范围,同时适用于市政给水管道和小区给水管道施工;改变了编排方式,增加了目录索引,作为施工类图集,方便了设计选用,和施工人员照图施工。
  • 网友【whl0104】点评:
    适用于市政及一般民用与工业建筑工程中无地下水(即地下水位低于支墩底面)及有地下水条件下(地下水位低于设计地面以下0.5m)的室外柔性接口埋地给水管道常用支墩,特殊支墩需要另行设计;适用于管道内径为100~2000mm的铸铁管(包括球墨铸铁管、未经退火处理的球态铸铁管等)、混凝土管(包括钢筋混凝土管、预应力混凝土管、预应力钢筒混凝土管)、化学管材管(包括硬聚氯乙烯圆管(UPVC)、聚乙烯圆管(PE)、玻璃纤维增强塑料管(GRP、FRP)等);其主要内容包括:水平弯管、水平三通、水平管堵、垂直向上(下)弯管支墩等室外埋地管道常用支墩的选用及施工详图。与原图集相比,本次修编根据现行规范对支墩进行了重新设计,增大了图集的适用范围,同时适用于市政给水管道和小区给水管道施工;改变了编排方式,增加了目录索引,作为施工类图集,方便了设计选用,和施工人员照图施工。
