10MR604-1:城市道路-人行天桥

10MR604-1:城市道路-人行天桥
图集编号
10MR604-1
图集名称
城市道路-人行天桥
定价
62.00 元
开本
8 开
主编单位
  • 北京城建设计研究总院有限责任公司
  • 北京市市政工程研究院

内容简介

  10MR604-1《城市道路—人行天桥》国家标准设计图集适用于抗震设防烈度为8度(地震动峰值加速度≤0.30g)及以下地区,Ⅰ~Ⅲ类场地的人行天桥施工图设计。人行天桥上部条件为简支钢箱梁,桥宽分为3.3米与4.3米两种,墩柱为钢管混凝土结构,基础采用桩基础;天桥平面布置为工字形,跨度范围为15m~30m;两侧对应设置钢梯道、钢坡道,对应桥宽相应梯(坡)道宽度2.9m、3.5m;附属设施主要包括桥面铺装、栏杆等。主要内容有人行天桥总图、主梁构造图、梯(坡)道构造图、基础图、栏杆、使用示例等几部分。设计师可参考设计示例的指示直接选用,条理清晰,方便实用。

目录

目录1

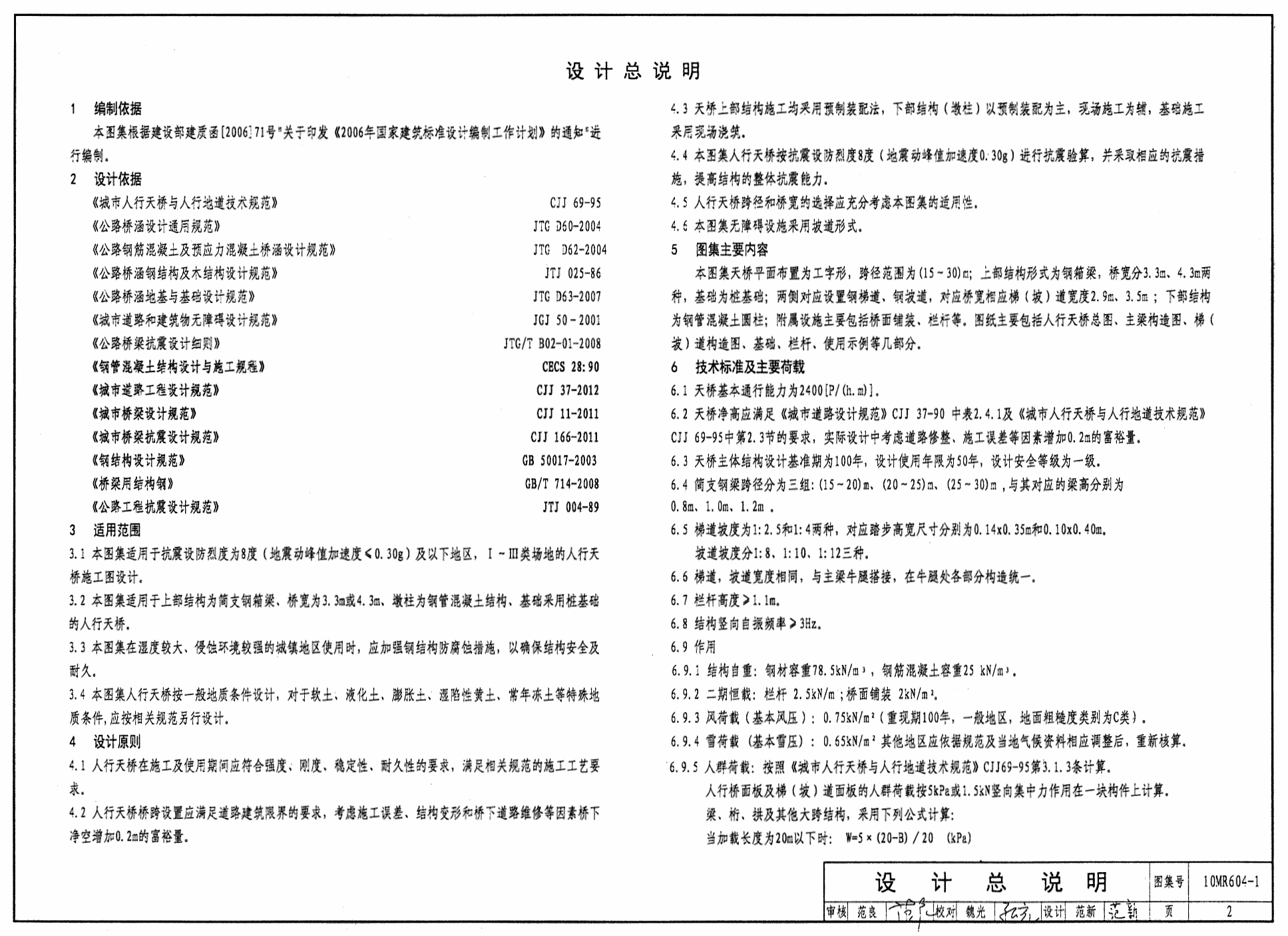

设计总说明2

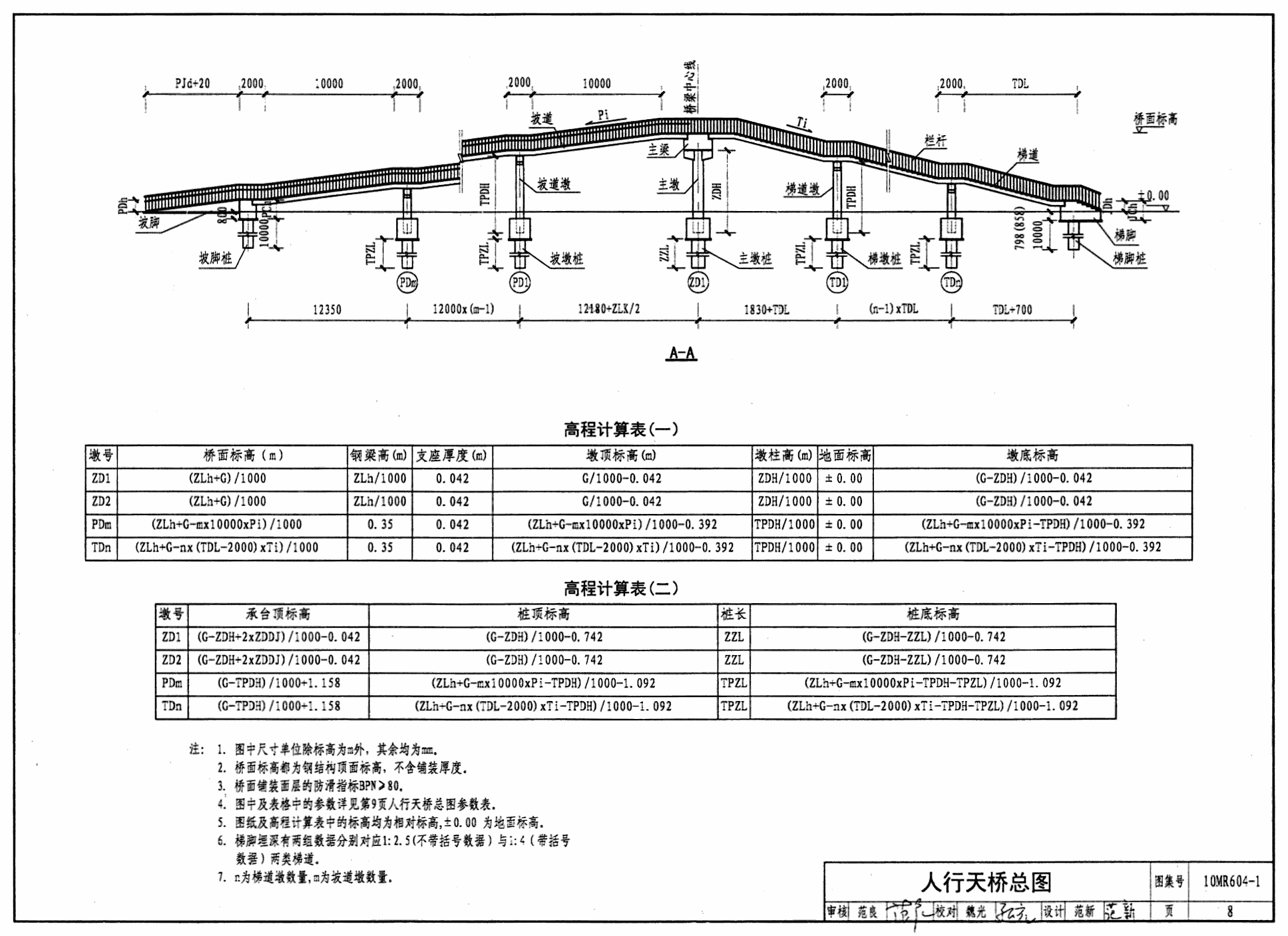

人行天桥总图7
人行天桥总图参数表9
简支钢箱梁主梁构造图11
简支钢箱梁主梁材料表15
梯道构造图16
梯道材料表19
坡道构造图20
坡道材料表22

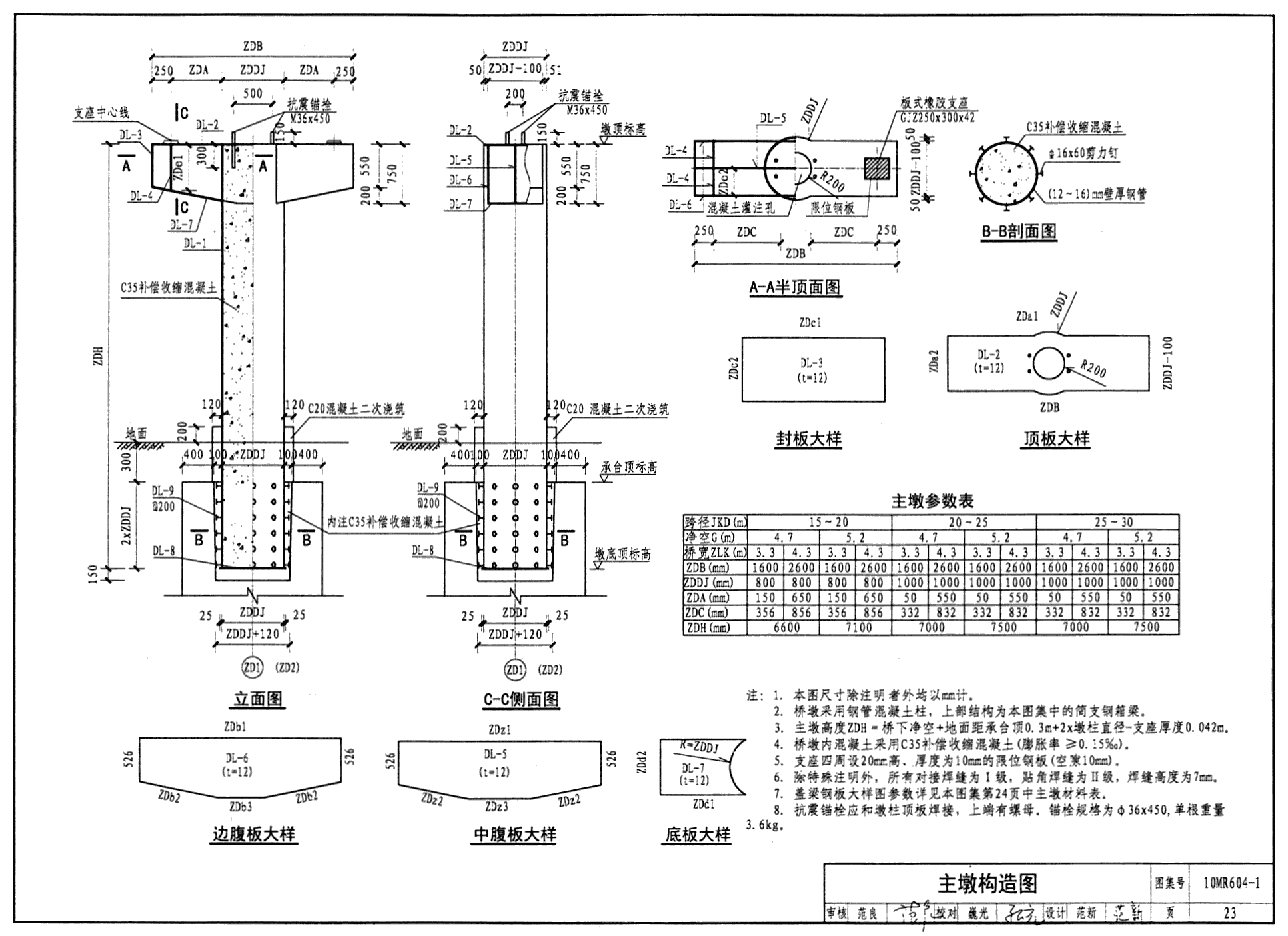

主墩构造图23
主墩材料表24

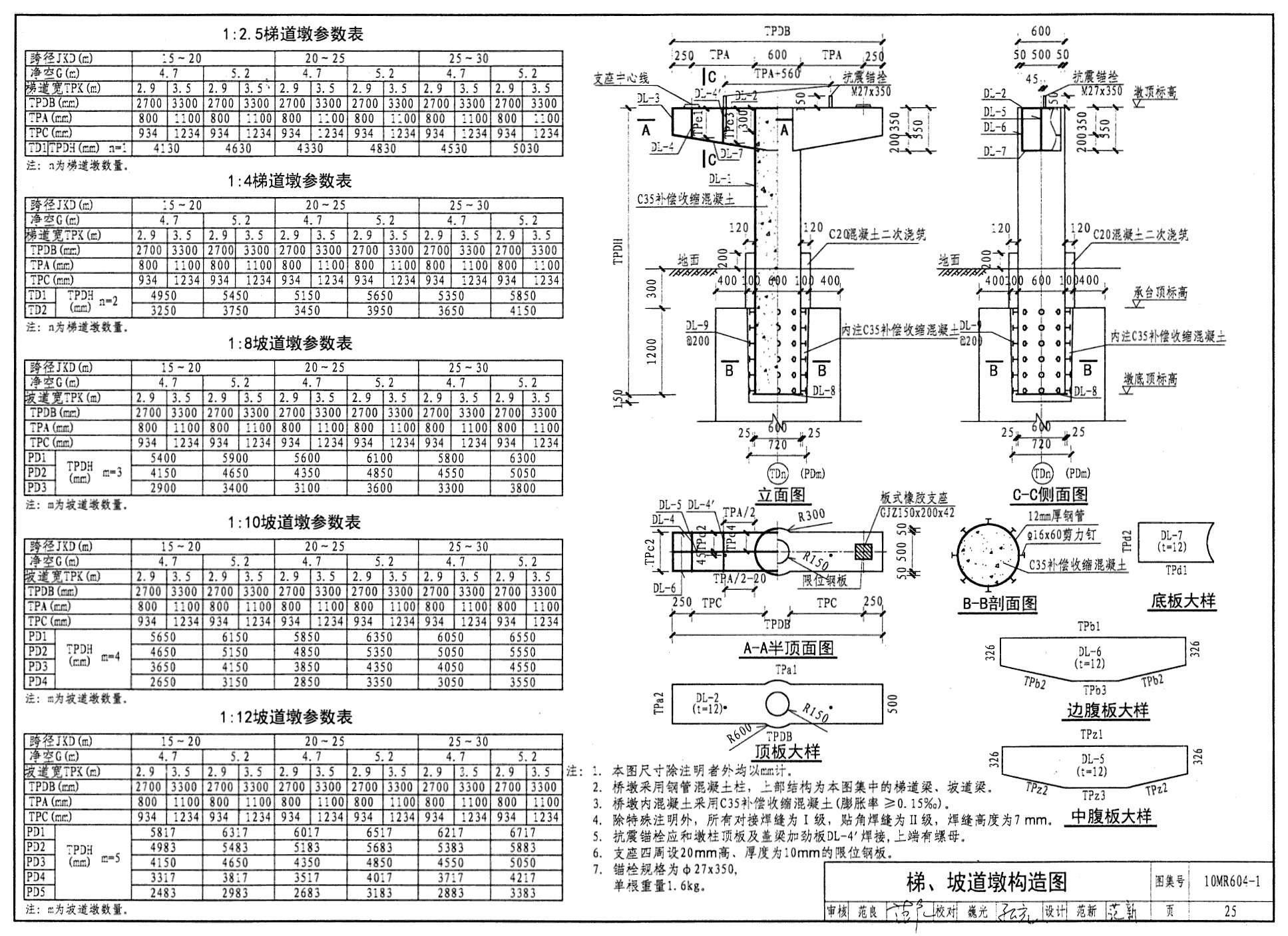

梯、坡道墩构造图25
1:2.5梯道墩材料表26
1:4梯道墩材料表27
1:8坡道墩材料表28
1:10坡道墩材料表29
1:12坡道墩材料表30
梯脚结构图31
1:2.5梯脚材料表33
1:4梯脚材料表34
坡脚结构图35
1:8坡脚材料表37
1:10坡脚材料表38
1:12坡脚材料表39
基础结构图40
栏杆构造图43
桥面铺装图44
墩柱底主要荷载表45
工程算例46

样张
