　　12SS508《混凝土模块式室外给水管道附属构筑物》国家建筑标准设计图集适用于城镇、小区及工业区的DN≤1800mm的室外给水管道的阀门井、水表井、排气阀井及排泥井工程。其中安装图均按金属管道设计。抗震设防烈度8度(0.20g、0.30g)及8度以下地区。

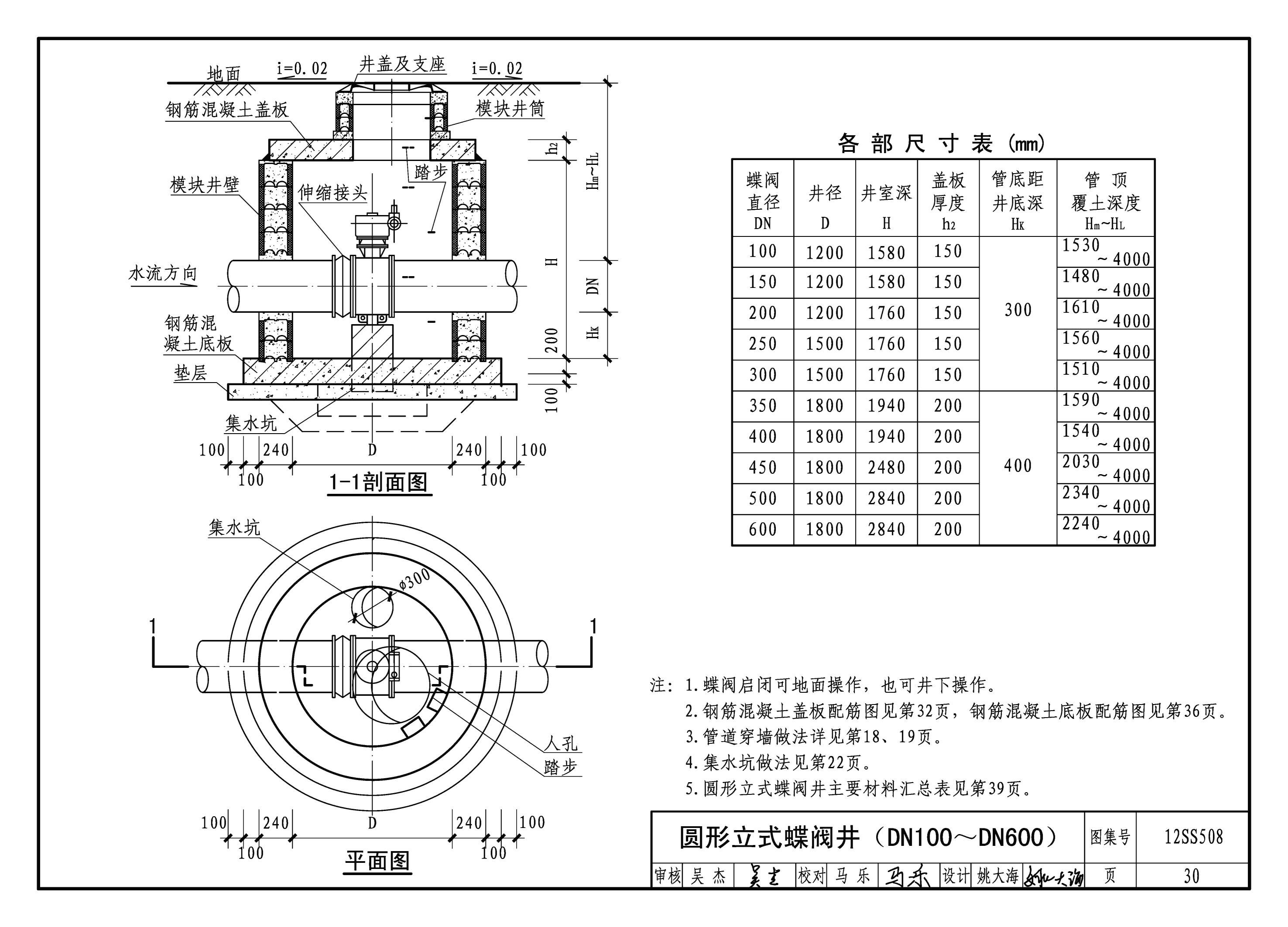

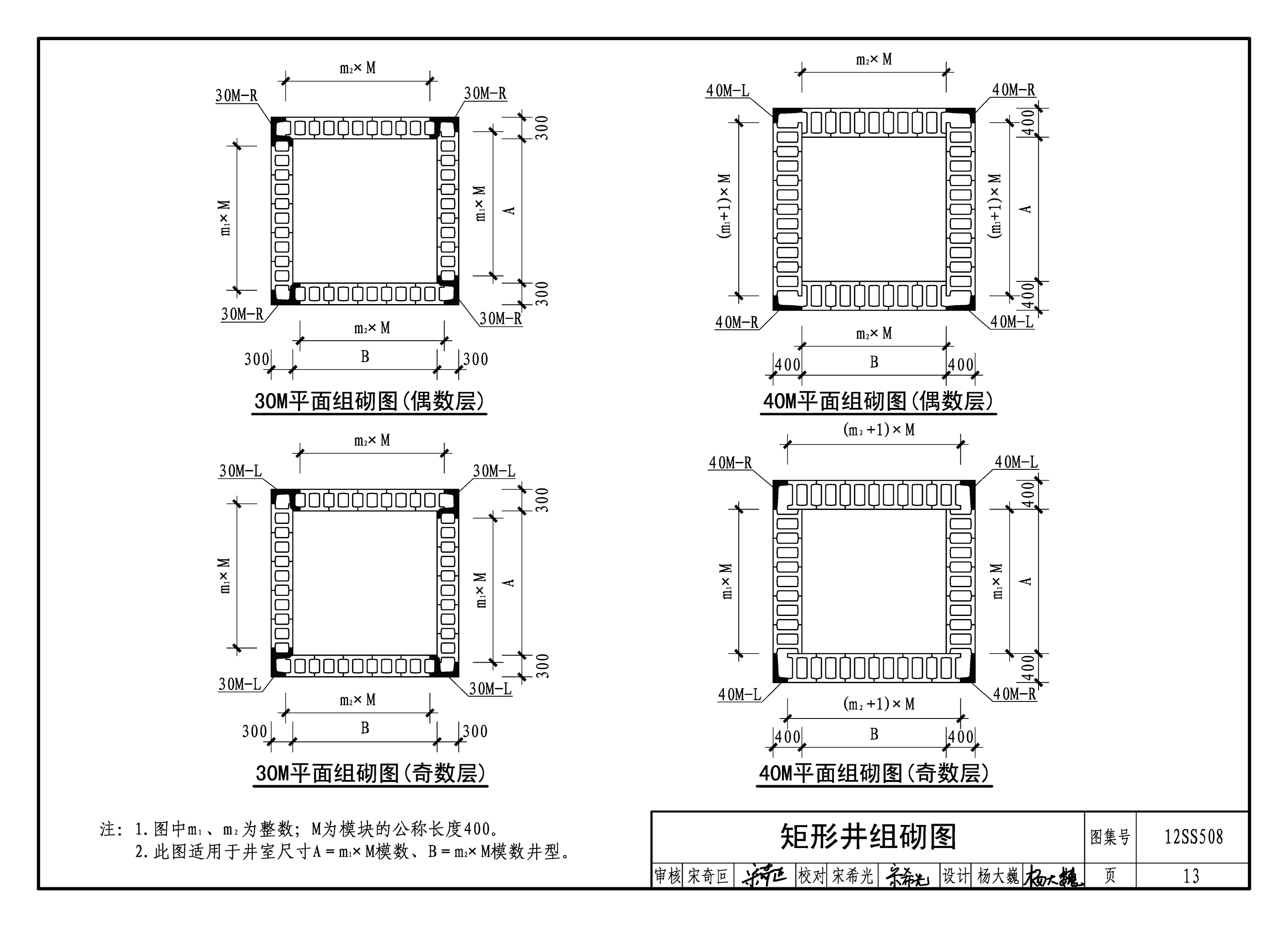

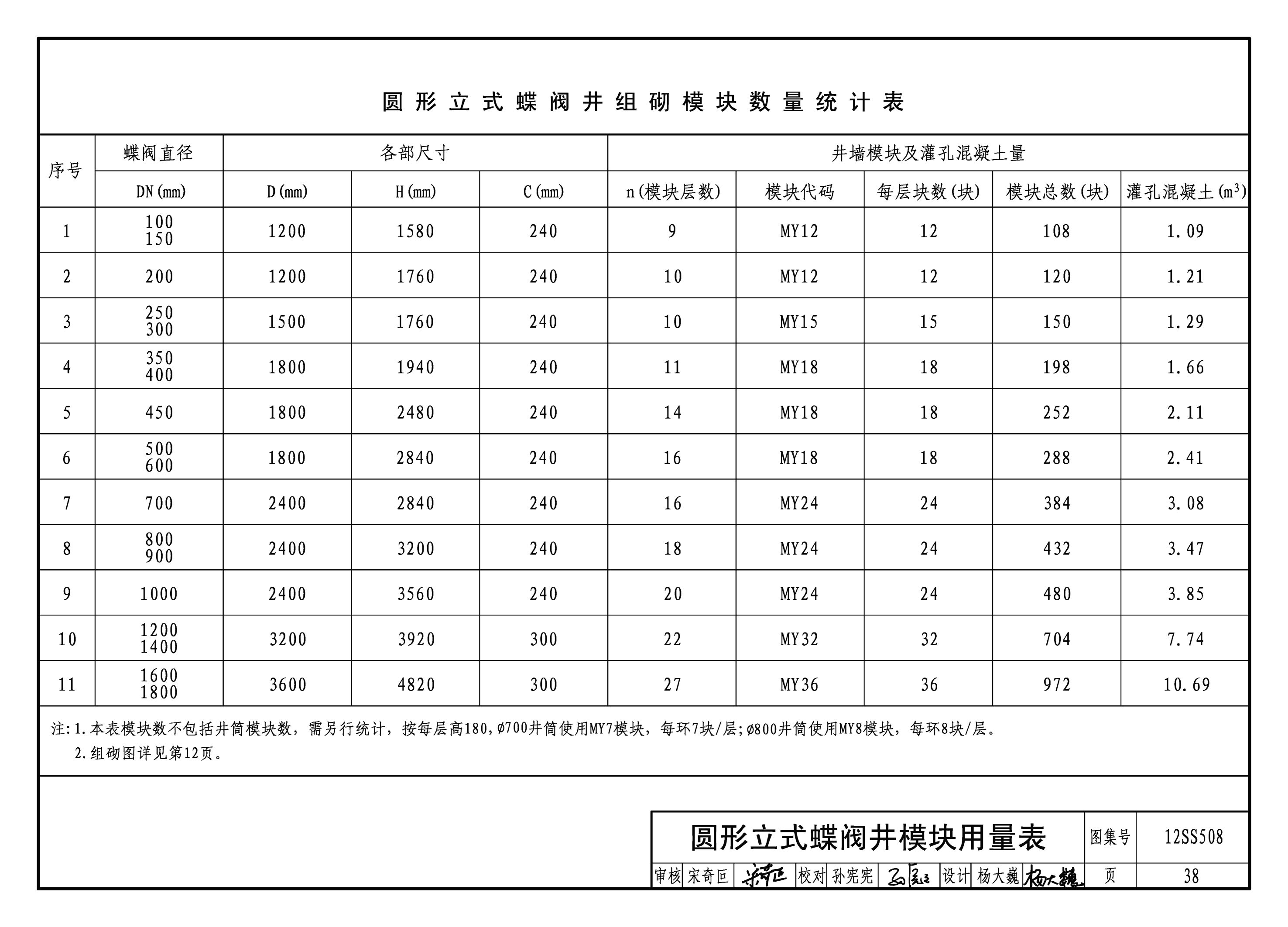

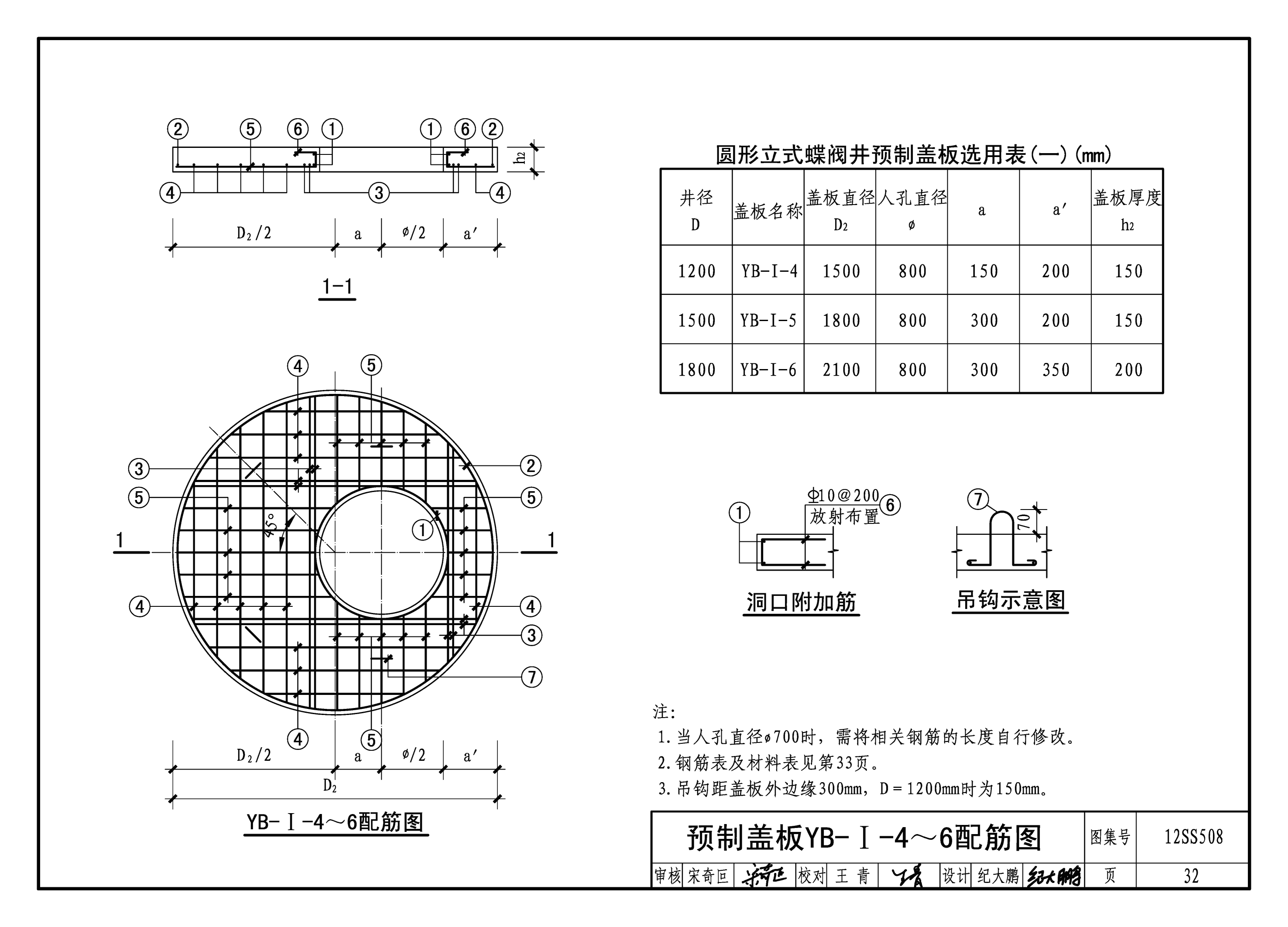

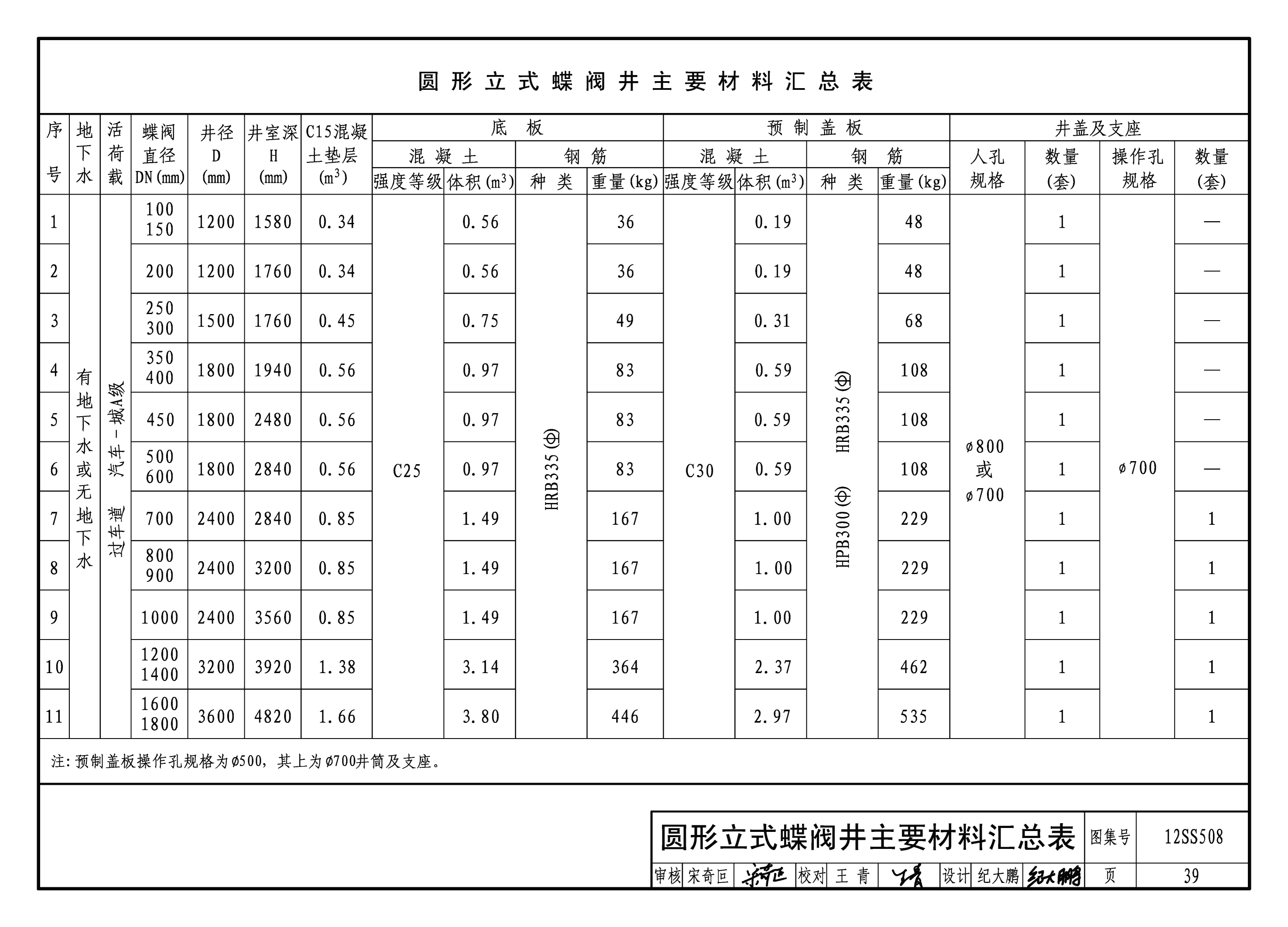

　　本图集构筑物为混合式结构，由预制钢筋混凝土盖板、混凝土模块灌孔砌体井墙、现浇钢筋混凝土底板三部分组成。包括闸阀井、蝶阀井、水表井、排气阀井、排泥阀井等室外给水管道附属构筑物的管道附件安装及底板、预制盖板配筋图及其材料表、砌筑井室墙体的模块组砌图及其用量表。还包括管道穿墙大样、踏步安装、集水坑等施工详图。
　　本图集采用混凝土模块作为室外给水管道附属构筑物墙体的砌筑材料替代粘土实心砖，对节约土地资源、保护生态环境将起到积极作用。
