13J933-2:体育场地与设施(二)

13J933-2:体育场地与设施(二)
图集编号
13J933-2
图集名称
体育场地与设施(二)
定价
97.00 元
开本
16 开
主编单位
  • 华体集团有限公司
  • 中国建筑标准设计研究院

内容简介

  本图集适用于新建、改建、扩建的用于比赛、训练、休闲健身的体育场地。供建设单位、设计人员、施工单位与教学单位等参考与选用。
  本图集内容包括:水上运动、冰上运动、雪上运动场地与设施的技术要求、场地尺寸和建筑构造做法。
  其中水上项目包括:竞技游泳、花样游泳、跳水、水球、帆船帆板、赛艇、皮划艇等。
  冰上项目包括:速度滑冰、短道速度滑冰、花样滑冰、冰球、冰壶等。
  雪上项目包括:高山滑雪、越野滑雪、跳台滑雪、北欧两项、自由式滑雪、单板滑雪、室内滑雪等。
  场地构造做法包括:游泳场地、室外水上场地、室内冰、雪场地构造做法等。
  图集采用图形、文字、表格、图片等形式,对水上运动、冰上运动、雪上运动的场地与设施进行综合阐述,内容全面、条理清楚、数据详实,便于使用者选用参考。本图集将对国内体育设施的建设和体育运动的开展起到积极的指导和推动作用。

目录

目录1
A 总说明

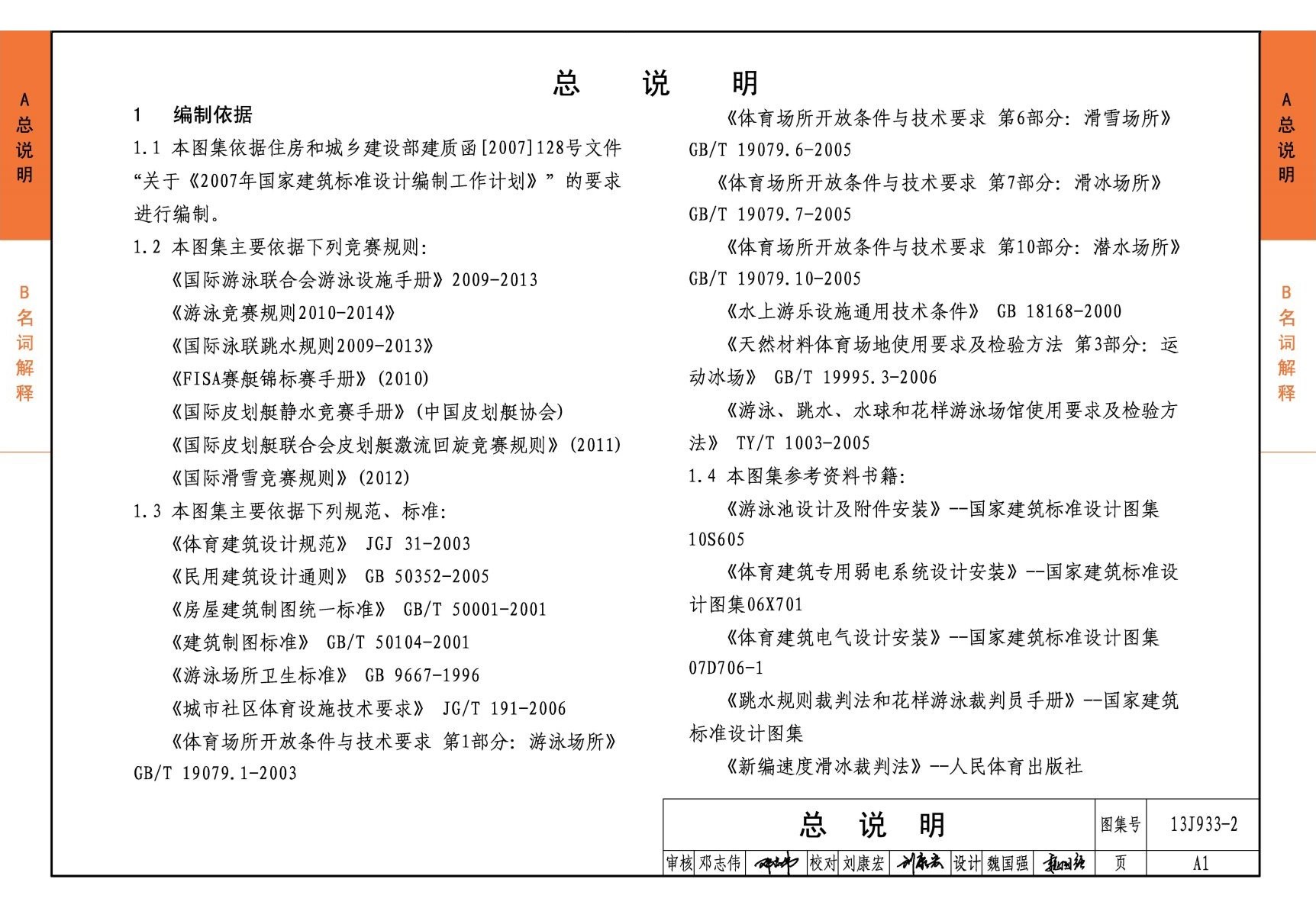

总说明A1
B 名词解释
名词解释B1
水上项目
C 游泳及花样游泳
游泳、花样游泳场地技术要求C1
游泳、花样游泳、水球场地预埋件位置图C4

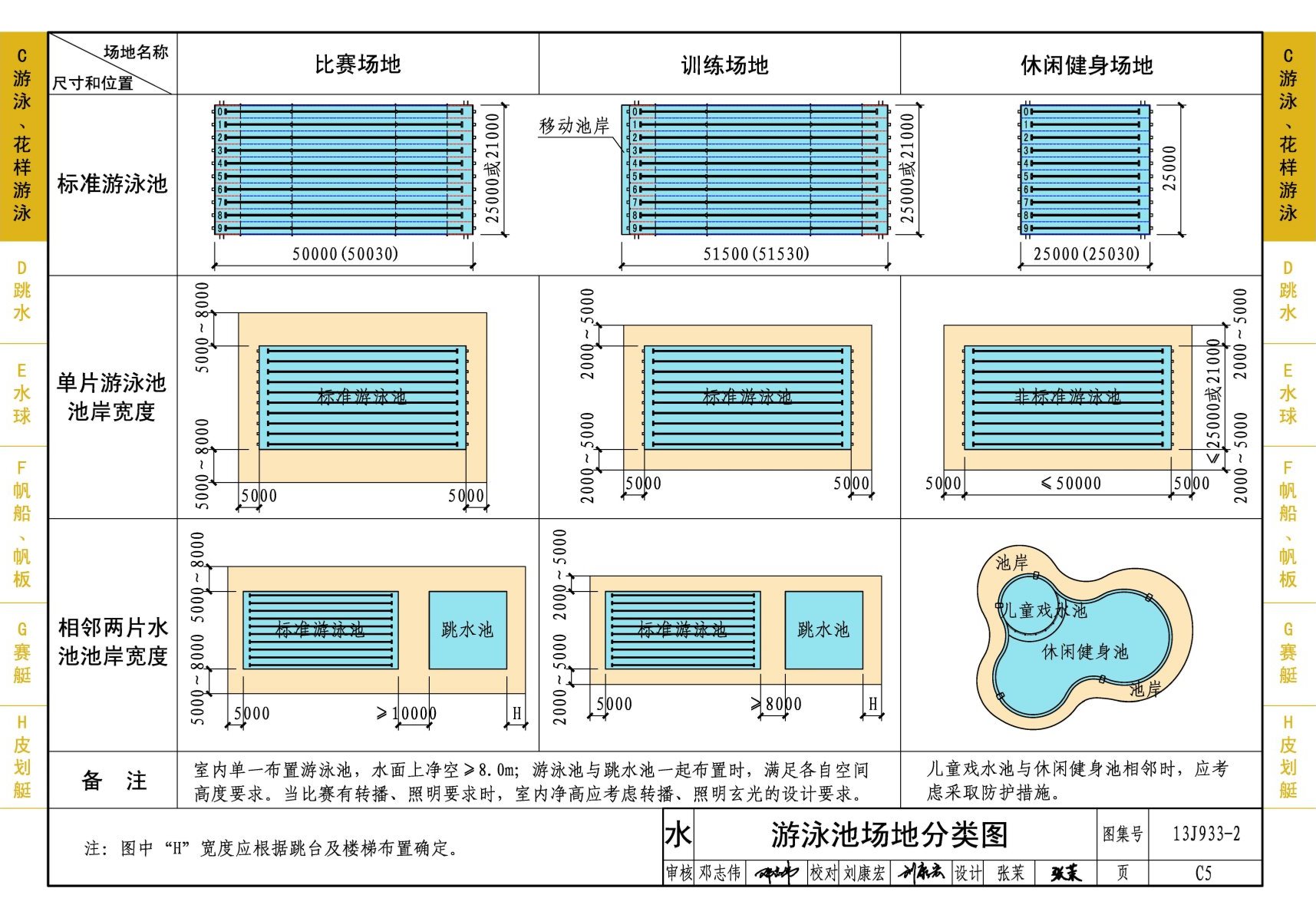

游泳池场地分类图C5
50m标准游泳池平面图C6
50m标准游泳池、花样游泳池预埋件位置定位及设施示意平面图C7
50m标准游泳池剖面图C8
轻质模块化可移动可拆卸式泳池示意图C9
标准游泳池移动池岸平面、剖面图C10
游泳池可拆卸终点墙平面、剖面图C12
25m标准游泳池平面图及设施示意平面图C13
花样游泳池场地分类图C14

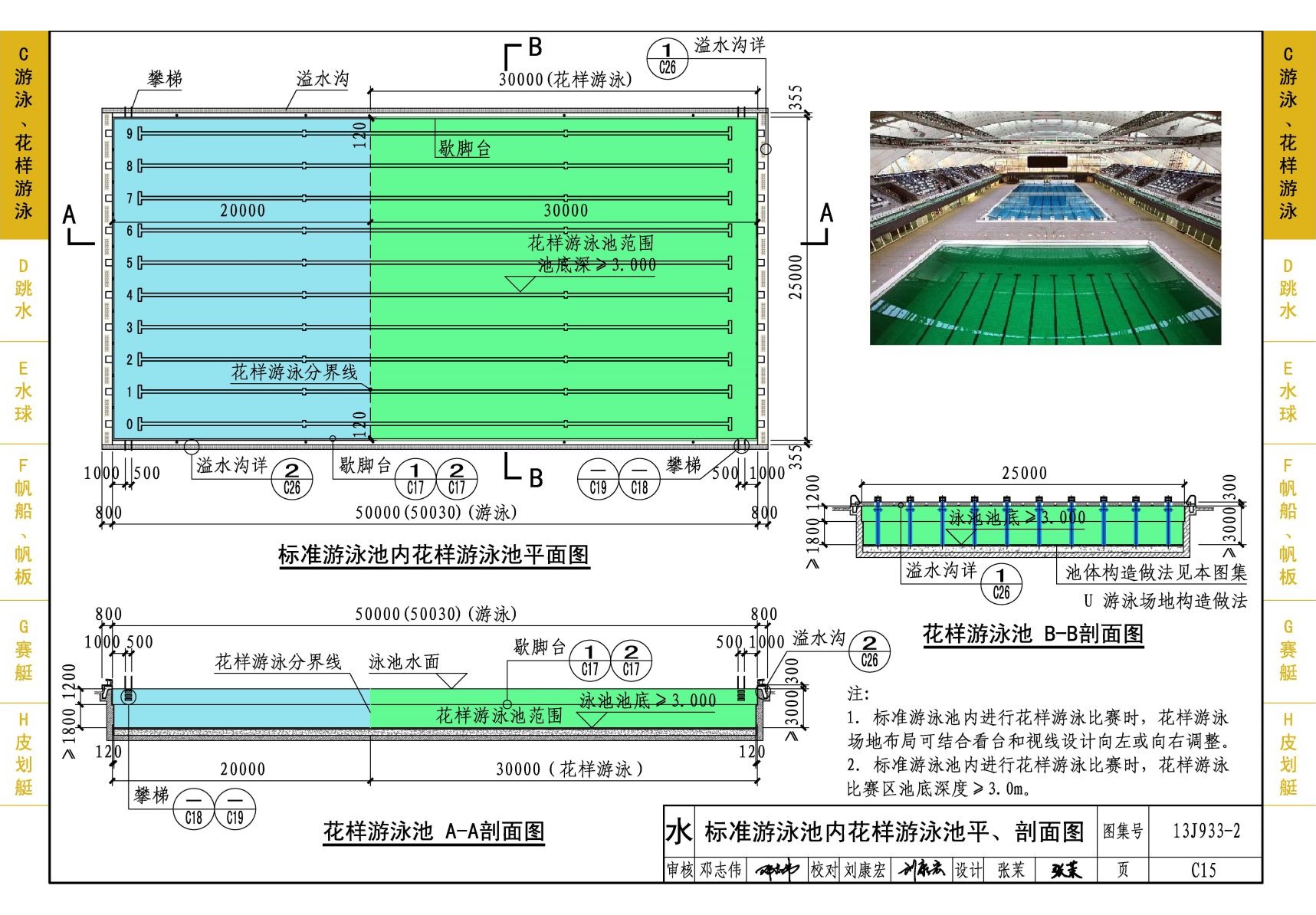

标准游泳池内花样游泳池平、剖面图C15
泳池底、池壁泳道标志线详图C16
泳池歇脚台及室外变形缝构造做法图C17
游泳池攀梯及踏步节点详图C18
出发台详图C20
可拆卸出发台及终点墙详图C21
泳池标志线线柱详图C22
泳道分道线挂钩、吸污接口节点详图C23
池壁、池底给水口详图C24
池底泄水口详图C25
游泳池池岸溢水沟节点详图C26
水下观察窗详图C27
水下观察系统详图C28
D 跳水
跳水场地技术要求D1
跳水设备规格表D3
跳水设备规格表对应图D5
跳水场地平面图及跳台、跳板布置示意图D6
跳台、跳板布置平面示意图D7
跳水池给水口、泄水口及水下监控平面图D8
跳水池剖面图D9
跳水池、跳台及跳板剖面示意图D10
跳台及跳板剖面示意图 D11
1m跳台详图D12
3m跳板详图D13
1m跳板详图D14
E 水球
水球场地技术要求E1
水球场地平面图E2
标准游泳池兼水球场地平面图E3
水球场地预埋件位置定位图E4
水球标志盘定位尺寸E5
水球门拉线节点详图E6
水球球门及发球拉栓详图E7
F 帆船、帆板
帆船、帆板场地技术要求F1
帆船、帆板场地示意图F3
竞赛航线示意图F4
G 赛艇
赛艇场地技术要求G1
阿尔巴诺系统布筋示意图G4
赛艇场地平面、剖面示意图G5
河岸护坡做法示意图G6
赛艇浮标布置平面图G7
发令塔示意图G8
分段计时台及取齐员遮棚示意图G9
终点塔示意图G10
船库示意图G11
H 皮划艇
皮划艇场地技术要求H1
皮划艇静水场地平面示意图H2
皮划艇静水浮标布置平面图H3
皮划艇激流回旋场地示意图H4
激流回旋航道剖面及水门示意图H5
冰上项目
J 速度滑冰
速度滑冰场地技术要求J1
速度滑冰距离计算示意图J3
速度滑冰400m标准场地平面图J4
速度滑冰400m综合布置平面图J5
场地排水平面及剖面图J6
速度滑冰333 1/3m非标准场地平面图J7
速度滑冰250m非标准场地平面图J8
融雪池详图J9
K 短道速度滑冰
短道速度滑冰场地技术要求K1
短道速度滑冰场地平面及剖面图K2
L 花样滑冰及冰球
冰球、花样滑冰场地技术要求L1

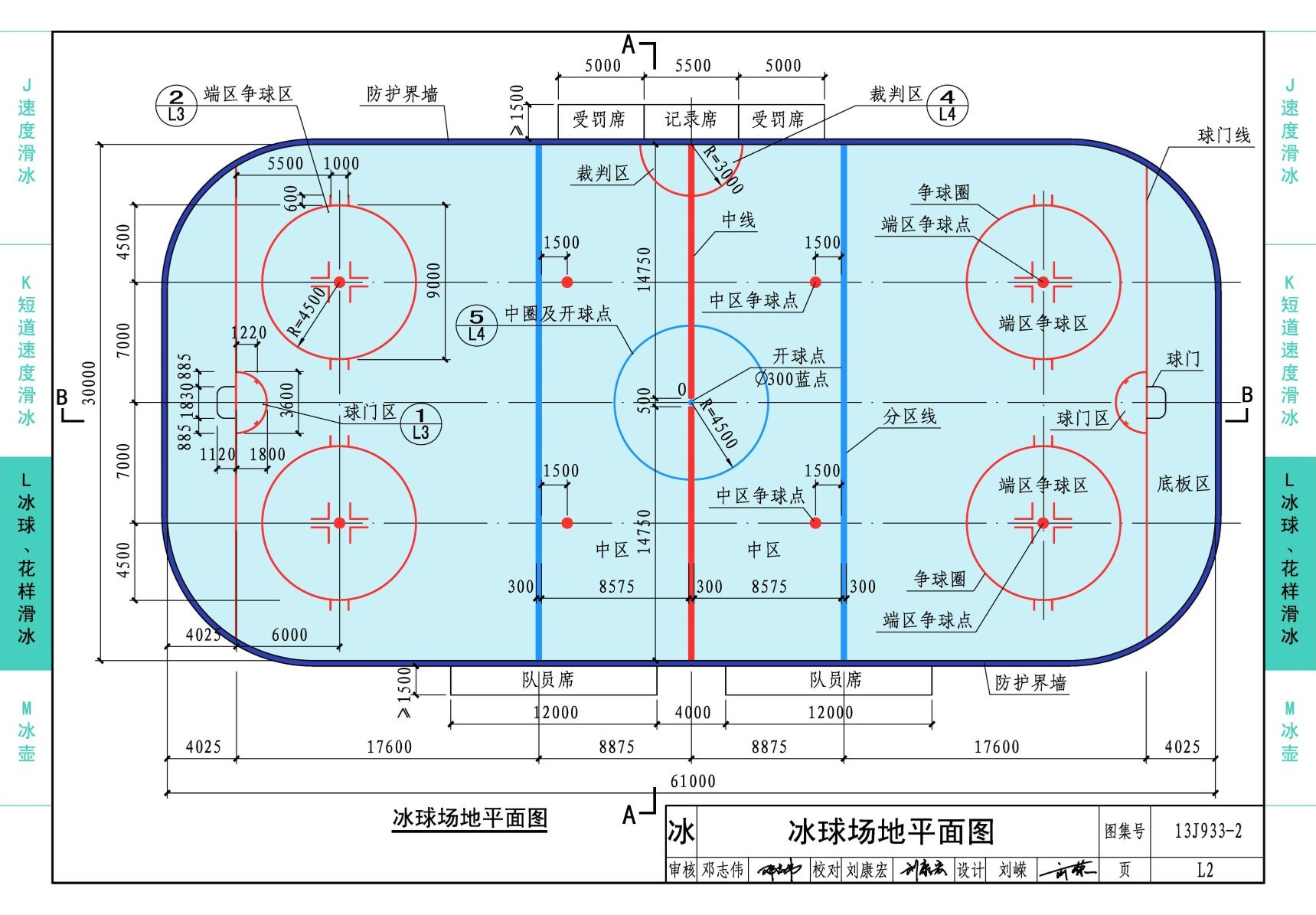

冰球场地平面图L2
冰球场地局部放大平面图L3
冰球场地剖面图L5
冰球场地排水平面及剖面图L6
界墙详图L7
M 冰壶
冰壶场地技术要求M1
冰壶场地布置图M2
冰壶标准场地平面及详图M3
雪上项目
N 高山滑雪
高山滑雪场地技术要求N1
旗门要求、布置及组合方式示意图N3
高山滑雪场地示意图N4
高山滑雪旗门示意图N5
P 越野滑雪
越野滑雪场地技术要求P1
越野滑雪坡道布置要求P3
越野滑雪赛道示意及雪道断面图P4
Q 跳台滑雪
跳台滑雪场地技术要求Q1
跳台滑雪场地平面、剖面示意图Q3
R 自由式滑雪
自由式滑雪场地技术要求R1
空中技巧场地平面、剖面示意图R3
空中技巧起跳台详图R4
雪上技巧场地示意图R5
单人雪上技巧场地示意图R6
双人雪上技巧场地示意图R7
雪上技巧空中跳台详图R8
S 单板滑雪
单板滑雪场地技术要求S1
单板(平行大回转场地)技术要求S3
单板平行大回转场地平面及剖面示意图S4
单板平行大回转场地轴侧及放大图S5
单板(U型场地)技术要求S6
单板U型场地平剖断面及轴侧图S7
T 室内滑雪

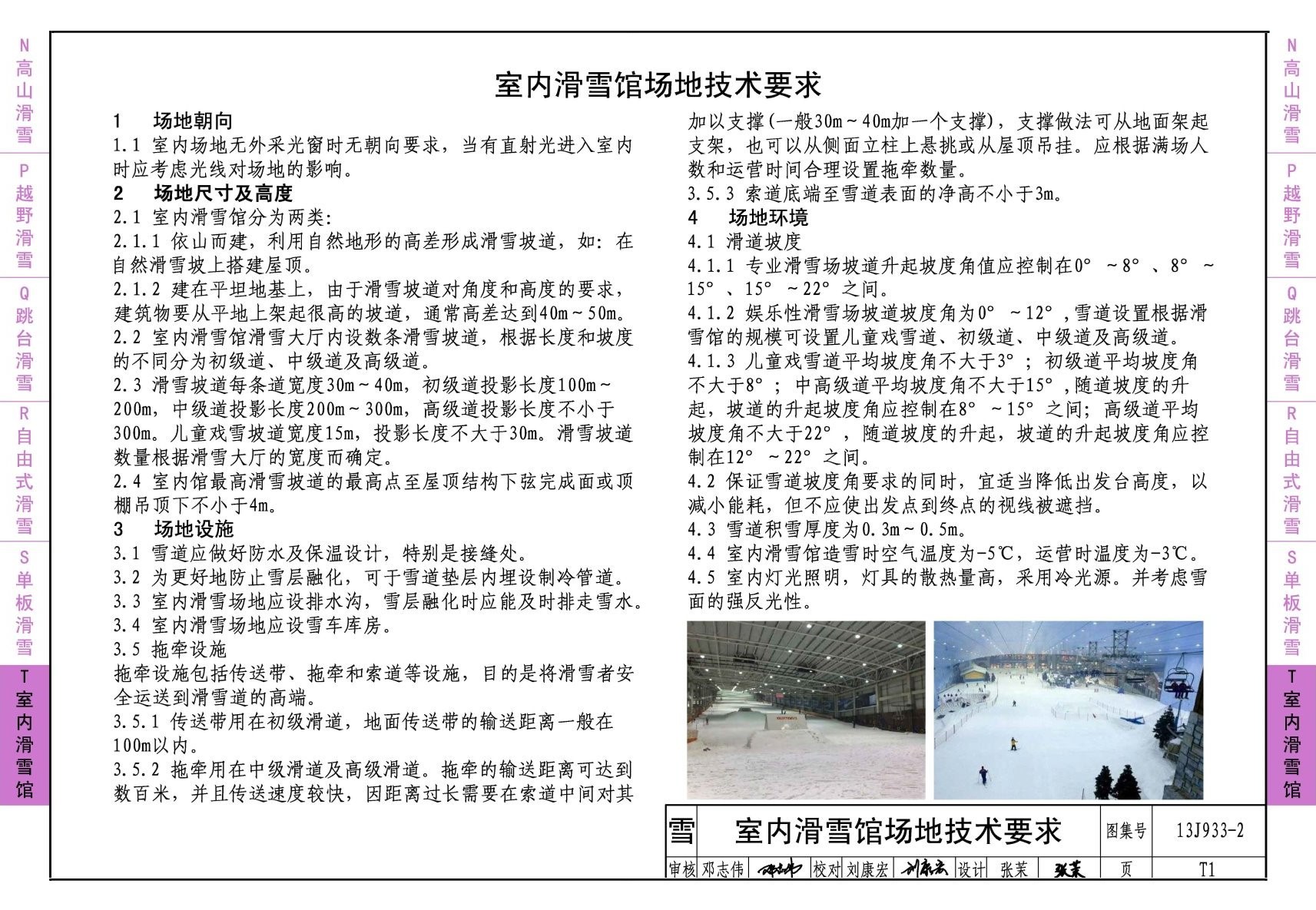

室内滑雪馆场地技术要求T1
初、中高级道平面、立面示意图T2
U 游泳场地构造做法
游泳场地构造做法技术要求U1

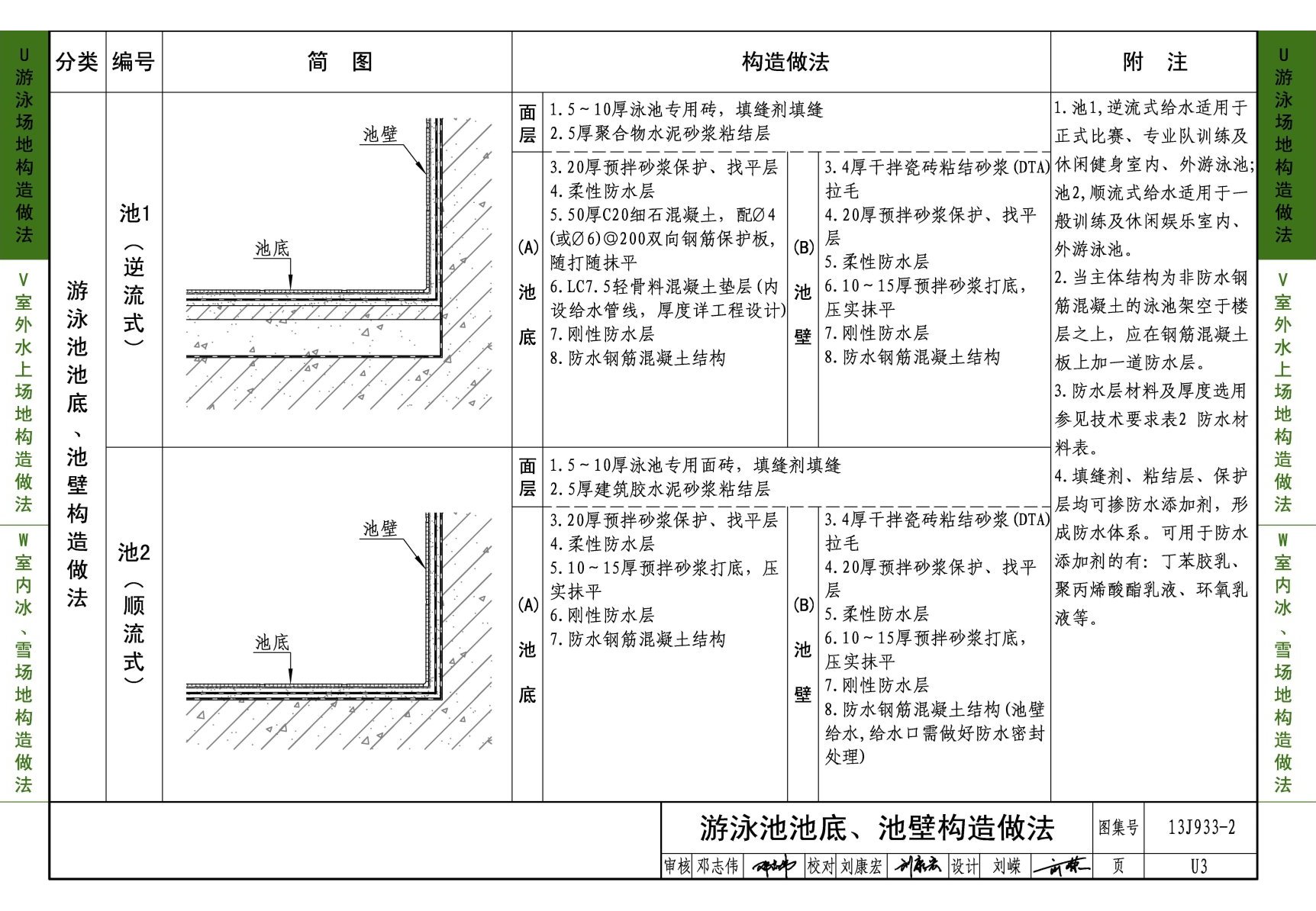

游泳池池底、池壁构造做法U2
游泳池池岸构造做法(无地暖)U7
游泳池池岸构造做法(有地暖)U8
溢水沟构造做法U9
V 室外水上场地构造做法
室外水上场地构造技术要求V1
室外水上场地构造做法V2
W 室内冰、雪场地构造做法
室内冰、雪场地构造做法技术要求W1

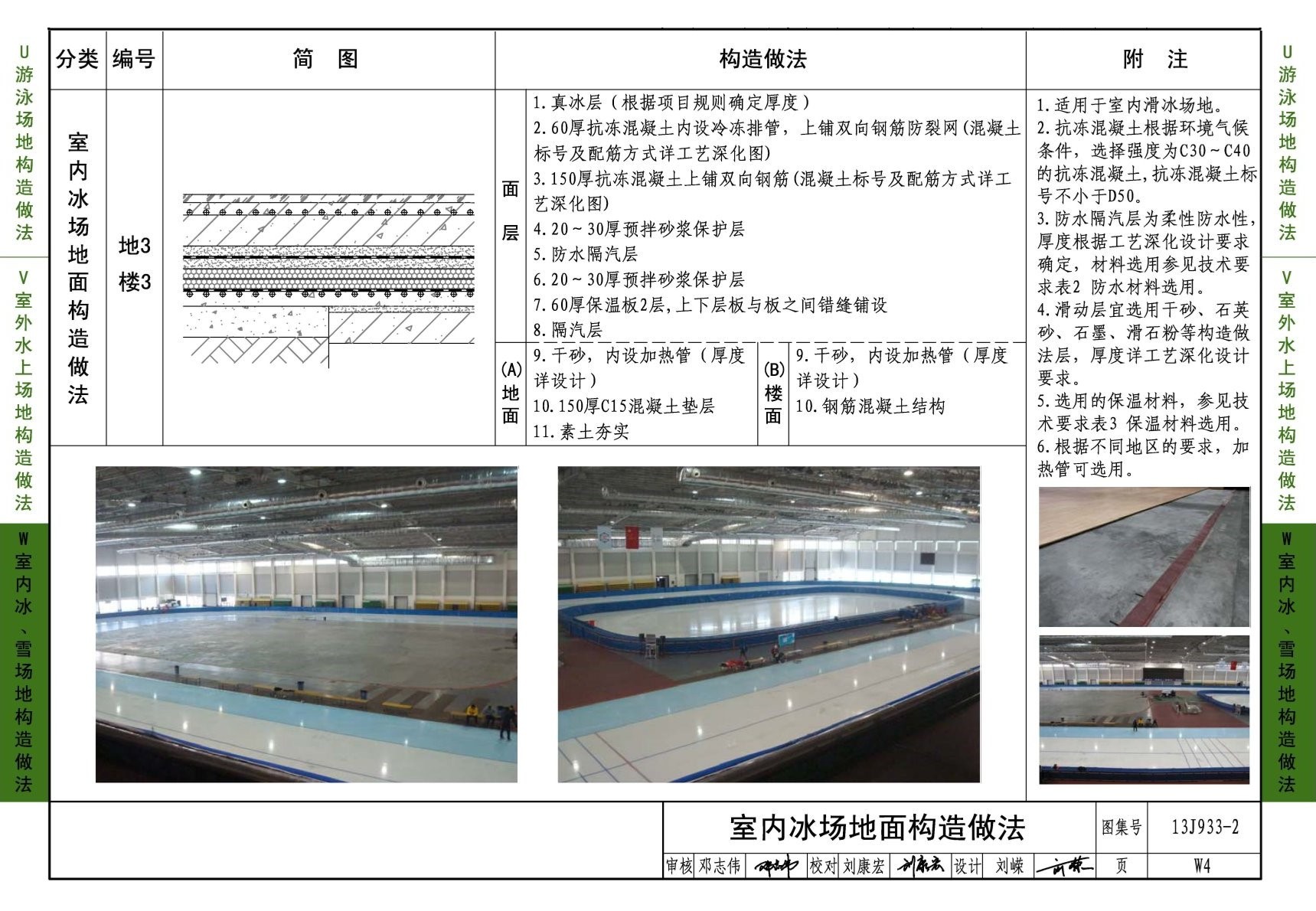

室内冰场地面构造做法W3
室内雪场地面构造做法W5
X 附录
附录X1
