13SG364：预制清水混凝土看台板
- 图集编号
- 13SG364
- 图集名称
- 预制清水混凝土看台板
- 定价
- 28.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
- 北京预制建筑工程研究院有限公司
内容简介
13SG364《预制清水混凝土看台板》适用于抗震设防烈度不大于8度地区的体育场馆及其它设置看台的建筑。
图集预制清水混凝土看台板是装配在混凝土结构或钢结构上的水平结构构件，主要编制了常用看台板的模板图、配筋图以及看台板与周边构件的连接构造。
图集可供设计人员直接选用看台板形式及配筋，施工人员可照图安装，生产单位可参照本图并结合具体工程情况进行深化设计。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 2 |
| KTA 看台板(模板图) | 8 |
| KTA 看台板(配筋图) | 9 |

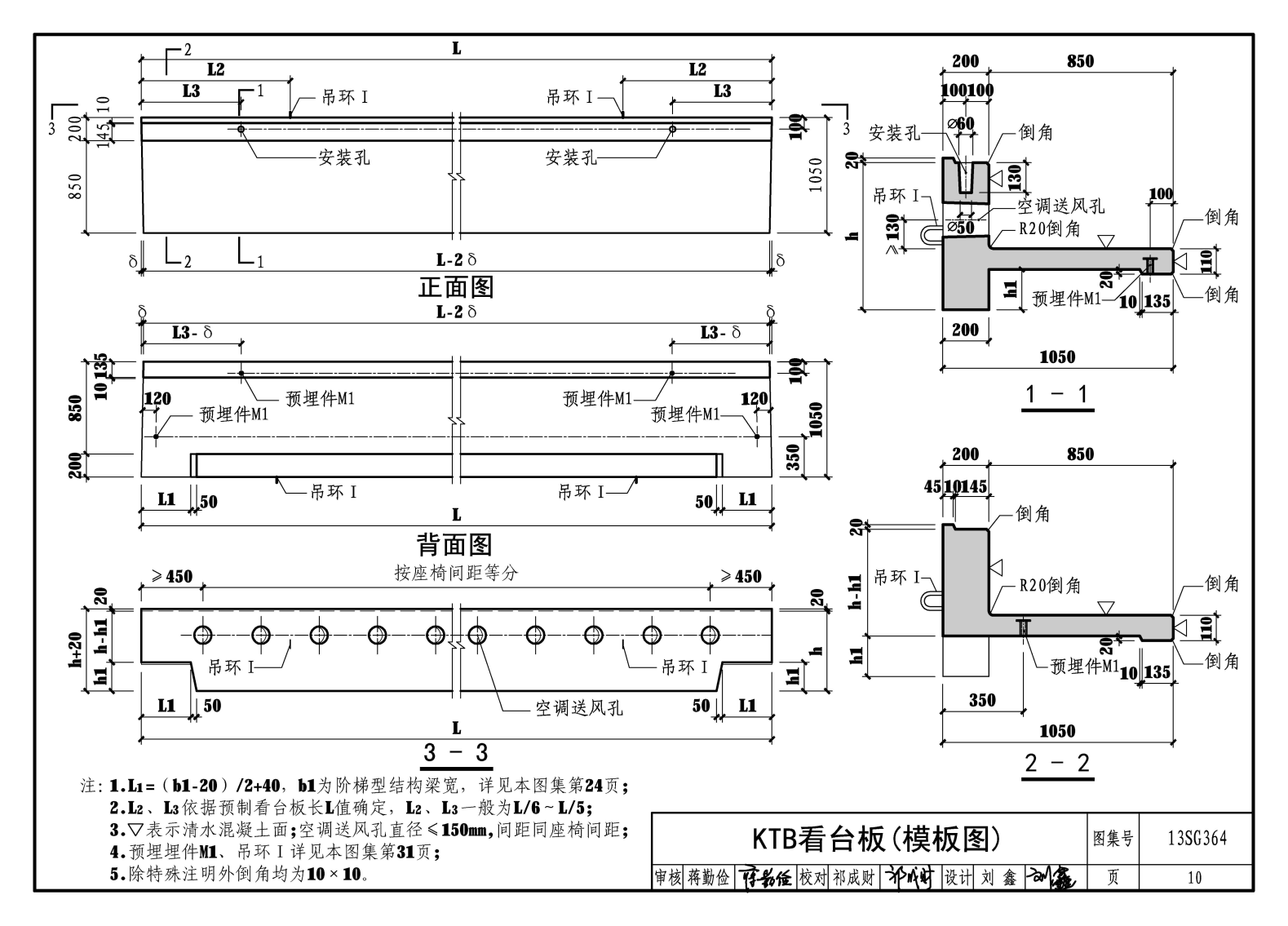

| KTB 看台板(模板图) | 10 |
| KTB 看台板(配筋图) | 11 |
| 预制看台板配筋表 | 12 |
| KTC 平板(模板图、配筋图) | 13 |
| 双阶踏步（模板图、配筋图） | 14 |
| 单阶踏步（模板图、配筋图） | 15 |
| 预制看台板平面示意图 | 16 |
| 预制看台剖面构造示例 | 17 |
| 典型看台板连接构造示意 | 19 |
| 首排看台板连接构造示意 | 20 |
| 末排看台板连接构造示意 | 21 |
| 典型看台板连接构造详图 | 22 |
| 首排看台板连接构造详图 | 25 |
| 末排看台板连接构造详图 | 27 |
| 特殊部位看台板连接构造详图 | 29 |
| 吊环、预埋件选用表 | 31 |
| 预制清水混凝土看台板制作和施工工艺 | 32 |
| 预制清水混凝土看台板工程案例 | 33 |
