15G611：砖混结构加固与修复
- 图集编号
- 15G611
- 图集名称
- 砖混结构加固与修复
- 定价
- 87.00 元
- 主编单位
- 中国建筑科学研究院
内容简介
本图集适用于砖混结构房屋及构筑物的静力加固及抗震加固，包括裂损结构的补强加固、完好房屋功能改造加固、单体构件截面承载力加固及结构整体可靠性加固等。主要内容：基础加固、柱加固、墙体加固、梁的加固、楼板加固、结构整体连接加固、悬挑阳台加固、出屋顶烟囱加固、砖烟囱及水塔加固等。
图集较全面地提供了砖混结构构件和建筑结构体系加固的适用方法和构造详图，对砖混结构加固设计和施工均有指导、参考作用，部分内容可直接用于施工。
备注
替代03SG611
目录
| 目录 | 1 |
|---|---|

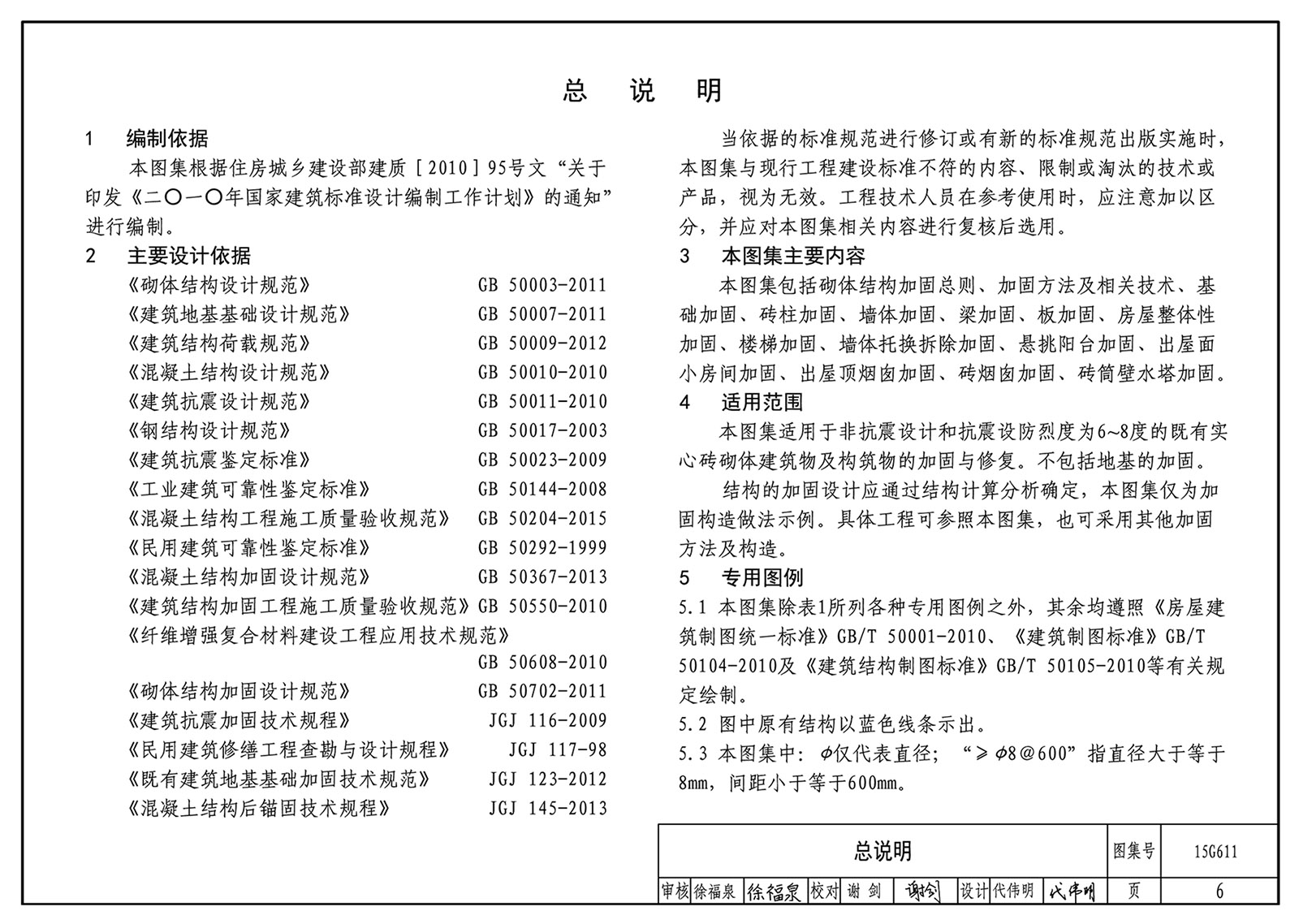

| 总说明 | 6 |
| 砌体结构加固总则 | |
| 砌体结构加固总则 | 8 |
| 加固方法及相关技术 | |

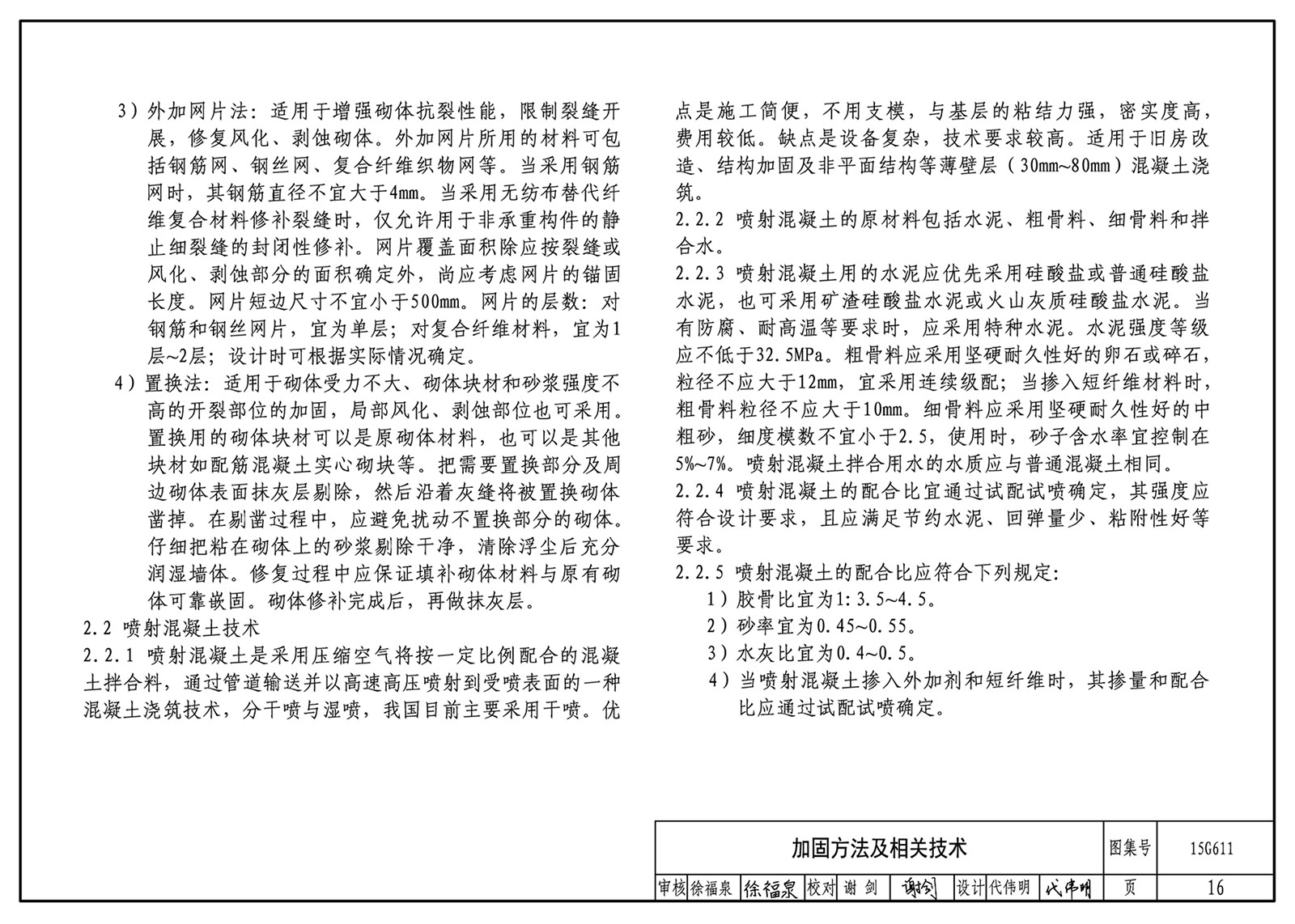

| 加固方法及相关技术 | 15 |
| 基础加固 | |
| 基础加固说明 | 21 |
| 基础补强注浆加固法 | |
| 基础补强注浆加固条形基础 | 23 |
| 基础承载力加固法 | |
| 条形基础加腋加固 | 24 |
| 加大基础底面积法 | |
| 混凝土套加宽砖砌条形基础 | 25 |
| 混凝土套加宽砖砌条形基础(卸荷时) | 26 |
| 钢筋混凝土套加宽钢筋混凝土条形基础 | 27 |
| 条形基础改筏板基础 | 28 |
| 砖柱加固 | |
| 砖柱加固说明 | 29 |
| 钢筋混凝土面层加固法 | |
| 混凝土围套加固多层房屋壁柱 | 30 |
| 混凝土围套加固单层厂房壁柱 | 31 |
| 混凝土围套加固多层房屋独立柱 | 32 |
| 混凝土围套加固单层厂房独立柱 | 33 |
| 外包型钢加固法 | |
| 外包型钢加固多层房屋独立柱 | 34 |
| 外包型钢加固单层厂房壁柱 | 35 |
| 外包型钢加固单层厂房独立柱 | 36 |
| 墙体加固 | |
| 墙体加固说明 | 37 |
| 钢筋混凝土面层加固法 | |
| 钢筋混凝土面层加固平面示意图 | 45 |
| 节点详图 | 46 |
| 节点剖面、钢筋网片及拉结筋示意图 | 48 |
| 墙筋穿楼板做法 | 49 |
| 基础及顶部做法 | 50 |
| 门窗洞口做法 | 51 |
| 钢筋网水泥砂浆面层加固法 | |
| 钢筋网水泥砂浆面层加固平面示意图 | 52 |
| 节点详图 | 53 |
| 节点剖面、钢筋网片及拉结筋示意图 | 55 |
| 墙筋穿楼板做法 | 56 |
| 基础及顶部做法 | 57 |
| 门窗洞口做法 | 58 |
| 钢绞线网一聚合物砂浆面层加固法 | |
| 钢绞线网一聚合物砂浆面层加固平面示意图 | 59 |
| 节点详图 | 60 |
| 粘贴纤维布加固法 | |
| 粘贴纤维布加固平面示意图 | 61 |
| 节点详图 | 62 |
| 纤维布粘贴方式示意图 | 63 |
| 增设砌体扶壁桂加固法 | |
| 增设砌体扶壁柱加固 | 64 |
| 增设混凝土壁柱或面层组合柱加固法 | |
| 混凝土壁柱加固 | 65 |
| 钢筋网水泥砂浆面层组合柱加固 | 66 |
| 门窗洞口封堵加固法 | |
| 门窗洞口封堵加固 | 67 |
| 砖过梁加固 | |
| 角钢托梁或角钢托梁并辅助拉条加固 | 68 |
| 钢筋混凝土托梁或型钢框托梁加固 | 69 |
| 墙体新增洞口加固 | |
| 角钢托梁加固 | 70 |
| 钢筋混凝土托梁加固 | 71 |
| 梁加固 | |
| 梁加固说明 | 72 |
| 增大截面加固法 | |
| 简支梁加固（只增加钢筋） | 74 |
| 简支梁加固（单面加固） | 75 |
| 简支梁加固（混凝土围套加固） | 76 |
| 粘贴钢板加固法 | |
| 简支梁正截面粘钢加固 | 77 |
| 简支梁综合法加固 | 78 |
| 粘贴纤维布加固法 | |
| 简支梁受弯承载力加固 | 79 |
| 简支梁正截面、斜截面加固 | 80 |
| 钢绞线网片一聚合物砂浆加固法 | |
| 梁跨中受弯承载力加固 | 81 |
| 梁受剪承载力加固 | 82 |
| 板加固 | |
| 板加固说明 | 83 |
| 预制板 | |
| 预制板增大截面加固 | 86 |
| 预制板粘贴纤维布加固 | 87 |
| 现浇板 | |
| 粘贴钢板加固，板底扁钢布置 | 89 |
| 粘贴钢板加固，板面扁钢布置 | 90 |
| 粘贴纤维布加固，板底纤维布置 | 91 |
| 粘贴纤维布加固，板面纤维布置 | 92 |
| 楼板开洞 | |
| 粘钢补偿加固简支板开洞 | 93 |
| 粘钢补偿加固连续板开洞 | 95 |
| 粘贴碳纤维布补偿加固筒支板开洞 | 97 |
| 粘贴碳纤维布补偿加固连续板开洞 | 99 |
| 现浇楼板局部小洞口封堵 | 101 |
| 房屋整体性加固 | |
| 房屋整体性加固说明 | 102 |
| 增设抗震墙加固 | |
| 新增砌体抗震墙与原墙的连接 | 108 |
| 新增砌体抗震墙与梁、板的连接 | 112 |
| 新增钢筋混凝土抗震墙与原墙的连接 | 113 |
| 新增钢筋混凝土抗震墙与梁、板的连接 | 114 |
| 外加构造柱加固 | |
| 新增构造柱平面示意图 | 115 |
| 新增构造柱加固详图 | 116 |
| 新增构造柱底部做法 | 121 |
| 外加圈梁加固 | |
| 增设圈梁及钢拉杆平面示意图 | 122 |
| 圈梁与墙体的连接详图 | 123 |
| 楼（屋）盖、附墙烟囱处增设圈梁 | 125 |
| 阳台下增设圈梁 | 126 |
| 增设钢拉杆示意图 | 127 |
| 山墙与内纵墙钢拉杆平、剖面 | 128 |
| 单面走廊外墙为砌体墙时钢拉杆平、剖面 | 129 |
| 钢拉杆加强纵、横墙连接做法 | 130 |
| 有烟囱或通风洞的纵、横墙加固 | 131 |
| 钢筋混凝土圈梁中钢拉杆端头做法 | 132 |
| 装配式楼（屋）盖加固 | |
| 楼(屋)盖支撑长度不够时的加固 | 133 |
| 装配式楼(屋)盖增浇叠合层加固 | 134 |
| 墙体平面布置不闭合加固 | |
| 增设现浇钢筋混凝土框加固 | 136 |
| 增设闭合墙段加固 | 137 |
| 闭合墙段底部做法 | 138 |
| 隔墙连接加固 | |
| 隔墙与楼板的连接 | 139 |
| 隔墙与梁、墙的连接 | 140 |
| 空旷房屋隔墙与梁、柱的连接 | 141 |
| 楼梯加固 | |
| 楼梯加固说明 | 142 |
| 板式楼梯加固 | |
| 粘贴钢板加固板式楼梯梯板 | 143 |
| 粘贴纤维布加固板式楼梯梯板 | 144 |
| 梁式楼梯加固 | |
| 粘贴钢板加固梁式楼梯梯梁 | 145 |
| 粘贴纤维布加固梁式楼梯梯梁 | 146 |
| 装配式楼梯连接加固 | |
| 装配式梁式楼梯钢筋套连接加固 | 147 |
| 装配式板式楼梯蚂蟆钉连接加固 | 148 |
| 装配式板式楼梯粘贴钢板连接加固 | 149 |
| 墙体托换拆除加固 | |
| 墙体托换拆除加固说明 | 150 |
| 墙体托换拆除加固 | |
| 墙体托换拆除加固平面示意图 | 152 |
| 钢筋混凝土双梁托换墙体拆除加固 | 153 |
| 型钢双梁托换墙体拆除加固 | 154 |
| 框架托换墙体拆除加固 | 155 |
| 悬挑阳台加固 | |
| 悬挑阳台加固说明 | 156 |
| 梁式阳台支柱法加固 | |
| 梁式阳台支柱法加固 | 157 |
| 节点详图 | 158 |
| 板式阳台支柱法加固 | |
| 板式阳台支柱法加固 | 159 |
| 节点详图 | 160 |
| 梁式阳台支架法加固 | |
| 梁式阳台支架法加固 | 161 |
| 梁式阳台拉杆法加固 | |
| 梁式阳台拉杆法加固 | 162 |
| 出屋顶烟囱加固 | |
| 出屋顶烟囱加固说明 | 163 |
| 外包钢加固法 | |
| 外包钢加固出屋顶烟囱 | 164 |
| 拆除改装钢烟囱 | |
| 出屋顶砖烟囱改装钢烟囱 | 165 |
| 砖烟囱加固 | |
| 砖烟囱加固说明 | 166 |
| 扁钢构套加固砖烟囱 | |
| 扁钢构套加固砖烟囱 | 168 |
| 节点详图 | 169 |
| 钢筋网砂浆面层加固砖烟囱 | |
| 钢筋网砂浆面层加固砖烟囱 | 170 |
| 节点详图 | 171 |
| 砖筒壁水塔加固 | |
| 砖筒壁水塔加固说明 | 172 |
| 扁钢构套加固法 | |
| 扁钢构套加固砖筒壁水塔 | 174 |
| 外加圈梁及构造柱加固法 | |
| 外加圈梁及构造柱加固砖筒壁水塔 | 175 |
| 节点详图 | 176 |
| 钢筋网砂浆面层或混凝土板墙加固法 | |
| 钢筋网砂浆面层或混凝土板墙加固筒壁砖水塔 | 177 |
| 节点详图 | 178 |
