16J601:木门窗

16J601:木门窗
图集编号
16J601
图集名称
木门窗
定价
69.00 元
开本
16 开
主编单位
  • 中国建筑标准设计研究院有限公司

内容简介

        本图集适用于一般民用与工业建筑,如住宅办公、医院、学校等公共建筑用门窗。可供设计选用、制作及施工安装。本图集为修编代替原图集04J601-1《木门窗》和03J601-2《木门窗(部品集成式)》。

    图集主要内容包括:各种规格、款式的木门,如夹板门、镶玻门、弹簧门、装饰门、拼板门等;开启方式有平开、推拉、折叠、连窗门等木门及平开木窗;安装形式有木框、钢框、板框(集成式)等门框连接。内容包括说明、选用表、平立剖构造图及安装节点详图。

    图集特点:本图集木门窗品种多样、结构合理、款式美观、条理清楚、选用方便,能够满足设计和施工的需要。

备注

替代04J601-1、03J601-2

目录

目录1
说明4
门型及编号8
木框门套压条及贴脸9
板框门套部件图10
木框、钢框、板框平开夹板门
平开夹板门PJM01选用图表11
平开夹板门PJM02选用图表12
平开夹板门PJM03选用图表13
平开夹板门PJM04选用图表14
平开夹板门PJM05选用图表15
平开夹板门PJM06选用图表16
平开夹板门PJM07选用图表17
平开夹板门PJM08选用图表18
平开夹板门PJM09选用图表19
平开夹板门PJM10选用图表20

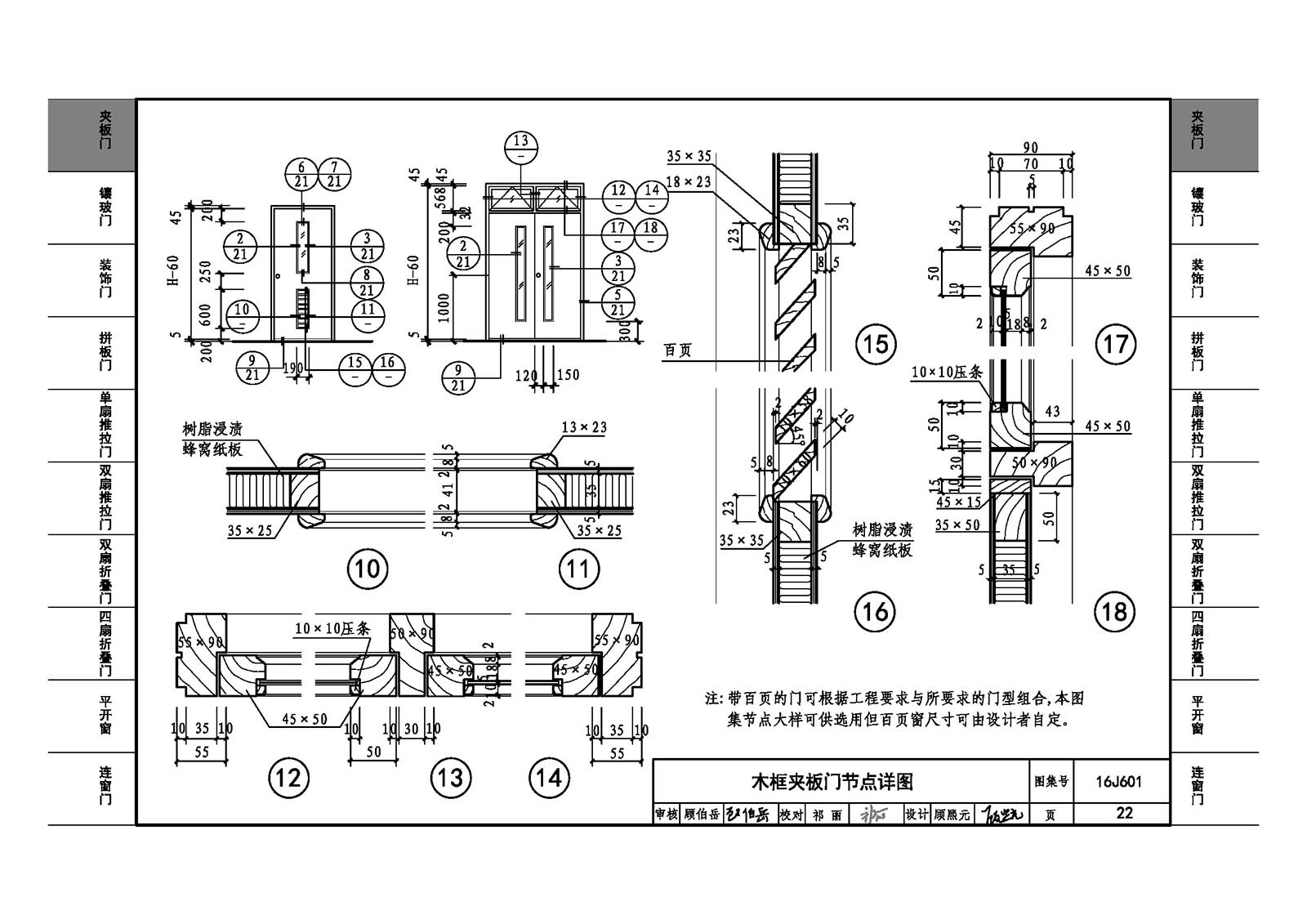

木框夹板门节点详图21
钢框夹板门节点详图23

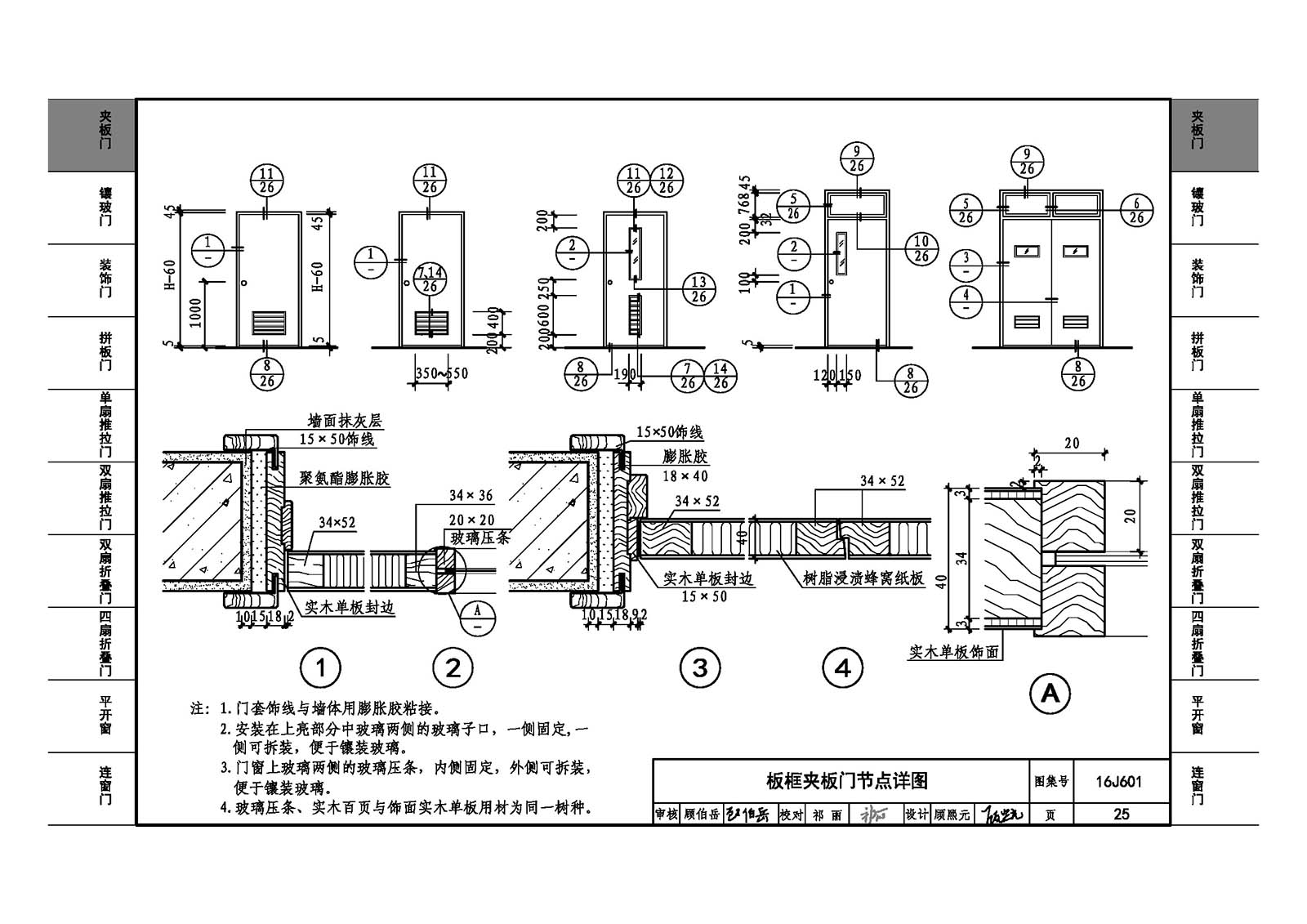

板框夹板门节点详图25
木框、钢框、板框平开镶玻门和弹簧镶玻门
平开镶玻门(弹簧镶玻门) PBM01选用图表27
平开镶玻门(弹簧镶玻门) PBM02选用图表28
平开镶玻门(弹簧镶玻门) PBM03选用图表29
平开镶玻门(弹簧镶玻门) PBM04选用图表30
平开镶玻门(弹簧镶玻门) PBM05选用图表31
平开镶玻门(弹簧镶玻门) PBM06选用图表32
平开镶玻门(弹簧镶玻门) PBM07选用图表33
平开镶玻门(弹簧镶玻门) PBM08选用图表34
平开镶玻门(弹簧镶玻门) PBM09选用图表35
平开镶玻门(弹簧镶玻门) PBM10选用图表36
木框镶玻门节点详图37
钢框镶玻门节点详图39
板框镶玻门节点详图41
铁艺镶玻门及护板门节点详图44
木框弹簧门节点详图45
钢框弹簧门节点详图46
木框、钢框、板框平开装饰门
平开装饰门PZM01选用图表47
平开装饰门PZM02选用图表48
平开装饰门PZM03选用图表49
平开装饰门PZM04选用图表50
平开装饰门PZM05选用图表51
平开装饰门PZM06选用图表52
平开装饰门PZM07选用图表53
平开装饰门PZM08选用图表54
木框平开装饰门节点详图55
钢框平开装饰门节点详图57
板框平开装饰门节点详图59
木框、钢框、板框平开拼板门
平开拼板门选用图表62
木框平开拼板门节点详图64
钢框平开拼板门节点详图65
平开门安装详图
木框平开门安装图66
钢框平开门安装图67
木框装饰门立口详图68
钢框装饰门立口详图69
平开门五金表70
单扇推拉门
单扇推拉夹板门选用图表71
单扇推拉镶玻门选用图表73
单扇推拉装饰门选用图表75
单扇推拉镶板门选用图表79

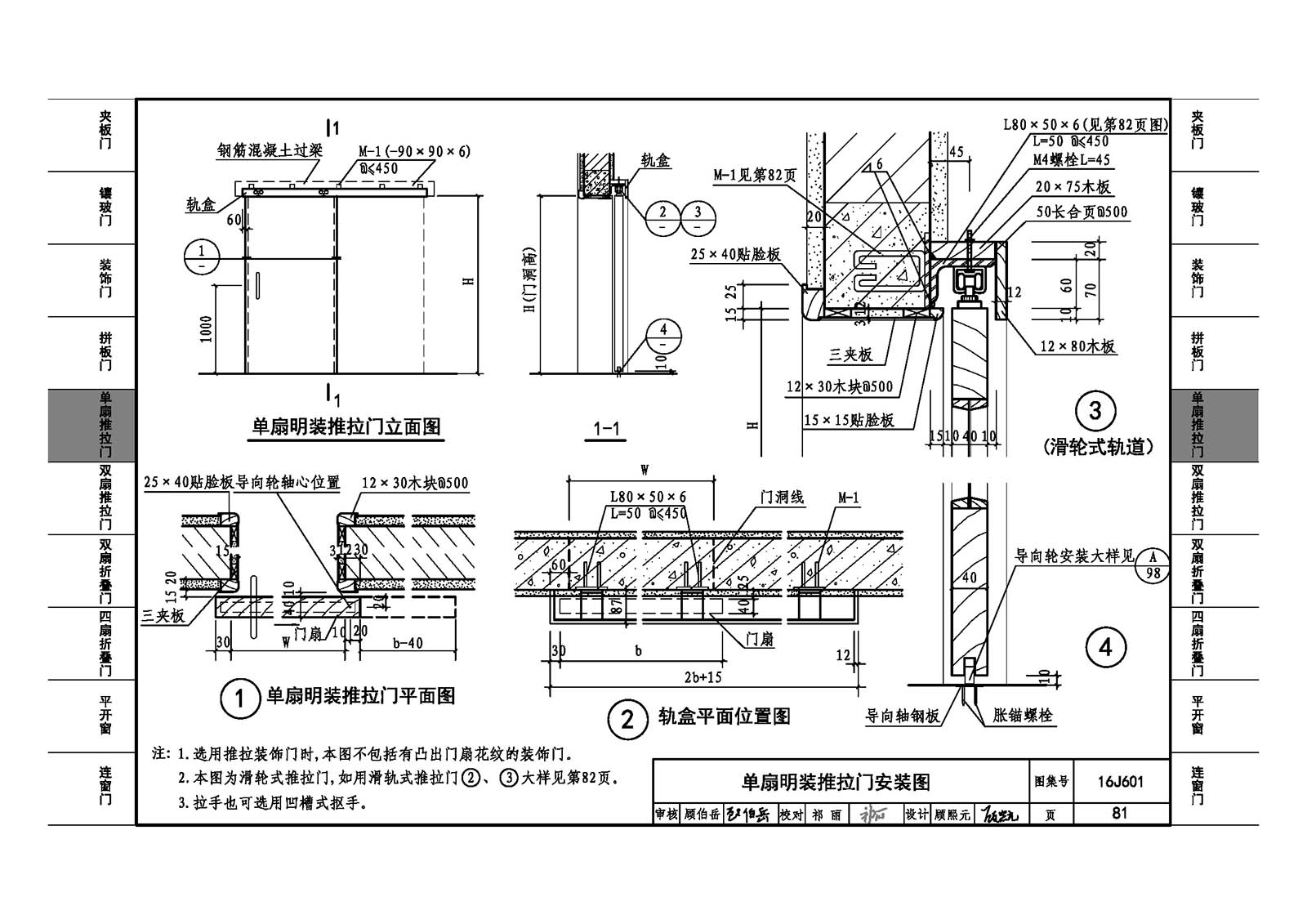

单扇明装推拉门安装图81
滑轨式和上挂式明装推拉门连接件及大样82
100厚轻质墙上推拉门安装图83
单扇暗装推拉门安装图85
双扇推拉门
双扇推拉夹板门选用图表86
双扇推拉夹板门选用图表88
双扇推拉装饰门选用图表90
双扇推拉镶板门选用图表94
双扇明装推拉门安装图96
双扇明装推拉门导向轴构造图98
双扇暗装推拉门安装图99
双扇折叠门
双扇折叠夹板门选用图表101
双扇折叠装饰门选用图表103
双扇折叠镶板门选用图表105
四扇折叠门
四扇折叠夹板门选用图表107
四扇折叠装饰门选用图表109
四扇折叠镶板门选用图表111
双扇及四扇折叠门安装图113
平开窗
平开窗选用图表115
带纱窗平开外窗节点详图119
平开内窗节点详图120
百叶窗节点详图121
连窗门
连窗门节点详图124
连窗门安装图126
相关技术资料127

样张
