16D707-1：建筑电气设施抗震安装
- 图集编号
- 16D707-1
- 图集名称
- 建筑电气设施抗震安装
- 定价
- 55.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑设计院有限公司
- 深圳优力可科技有限公司
内容简介
本图集适用于民用及一般工业建筑新建、扩建和改建工程中抗震设防烈度为6度及6 度以上地区的电气设施抗震设防设计与安装，不适用于抗震设防烈度大于9度或有特殊要求的电气设施抗震设防设计与安装。
本图集依据规范《建筑机电工程抗震设计规范》GB 50981-2014，明确建筑电气设施抗震基本要求、抗震要点、抗震支吊架选用与安装。
图集编制可以提供建筑电气设施抗震设防做法，确定电缆桥架抗震支吊架在不同情况下的规格和安装做法，减少设计和施工人员的工作量，使用人员可根据工程实际情况核定后直接采用。
目录
| 目录 | 1 |
|---|---|
| 编制说明 | 3 |
| 电气抗震设施实施要点 | 5 |
| 电气设备抗震 | |

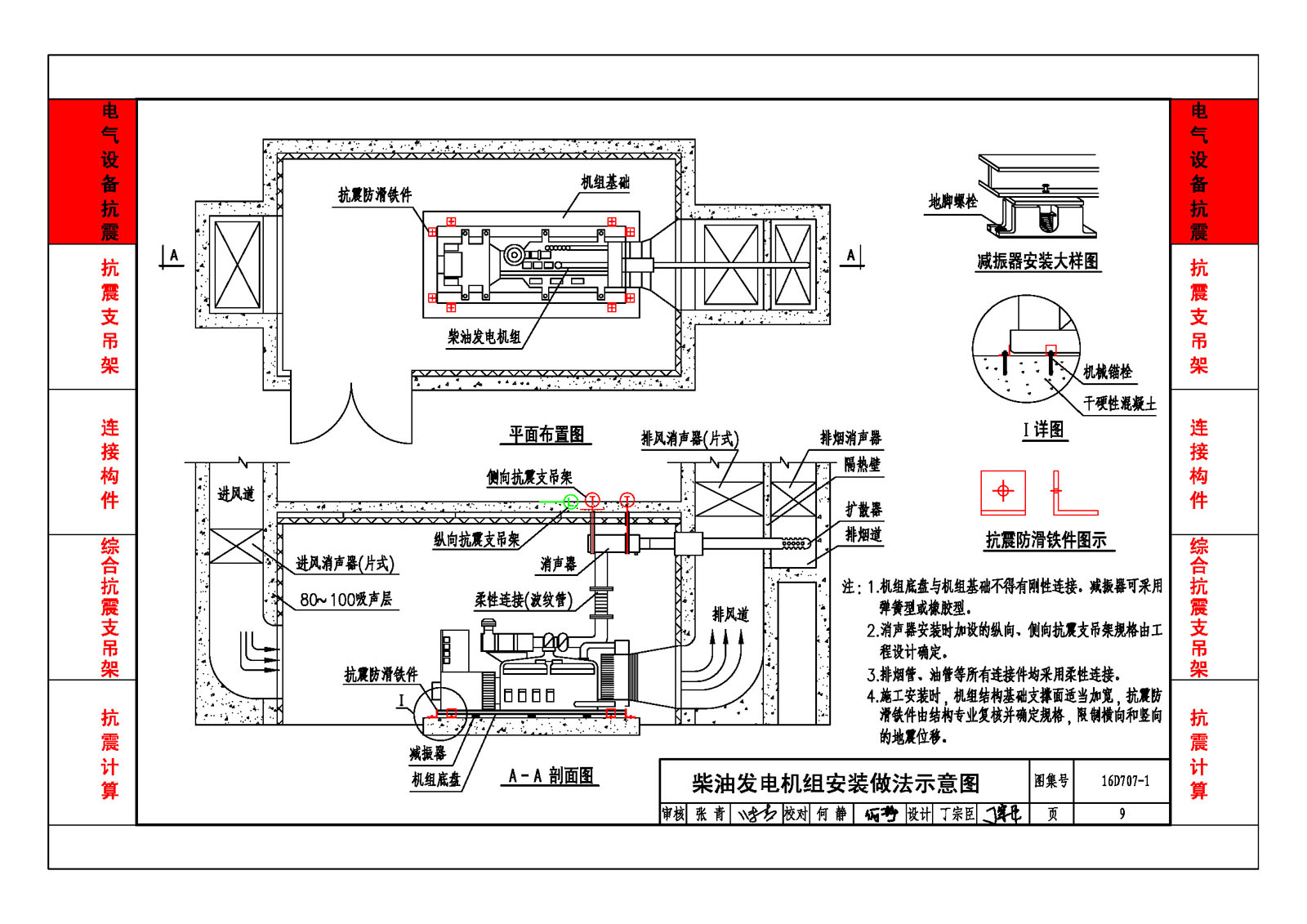

| 柴油发电机组安装做法示意图 | 9 |
| 干式变压器基础安装做法 | 10 |
| 铜排软连接示意图及选型表 | 11 |
| 配电柜非靠墙式固定安装图 | 12 |

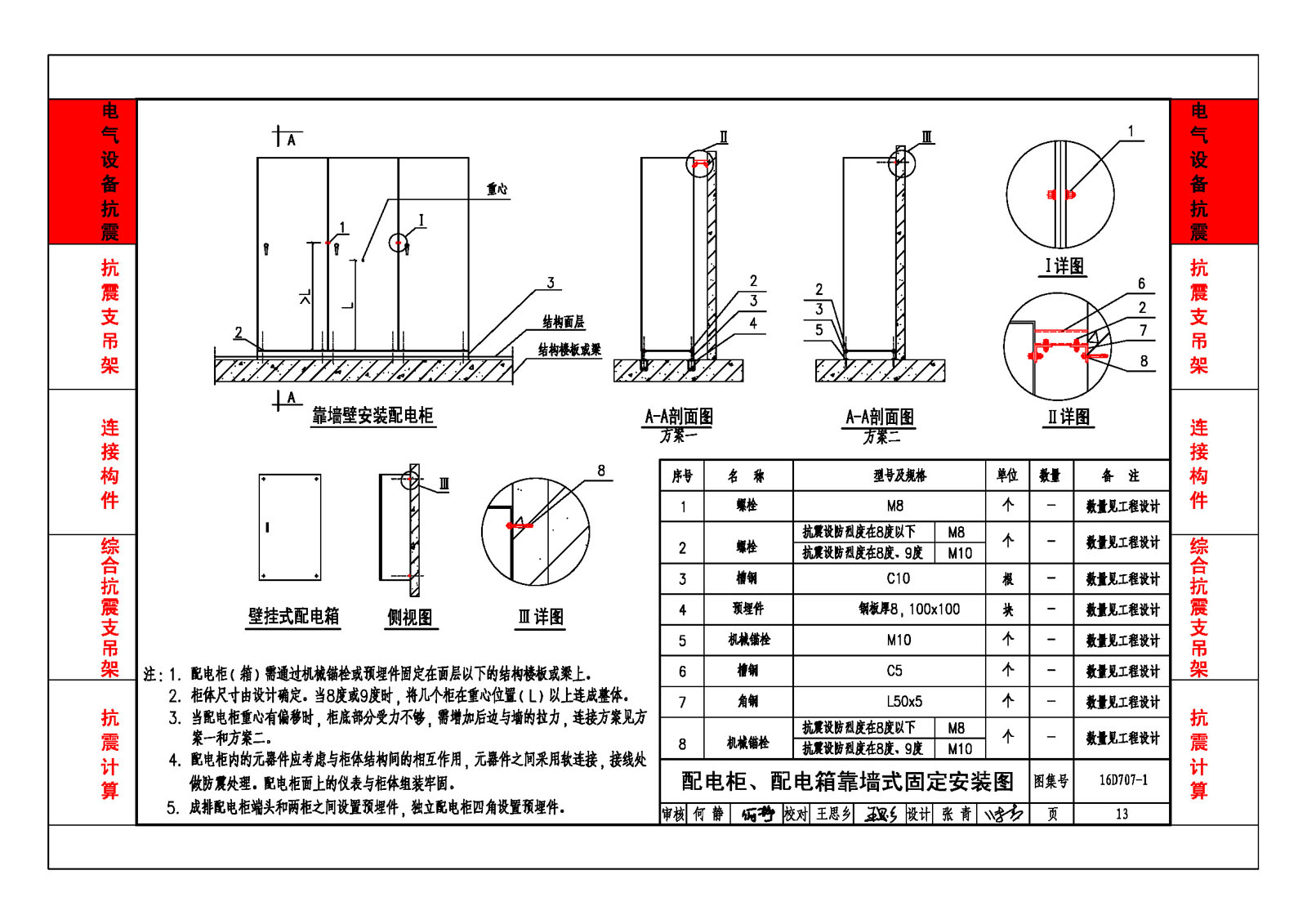

| 配电柜、配电箱靠墙式固定安装图 | 13 |
| 电动机进线做法 | 14 |
| 应急疏导标志灯安装示意图 | 15 |
| 灯具吊顶安装做法示意图 | 16 |
| 通信机柜抗震底座安装图 | 17 |
| 电梯地震监测系统安装示意图 | 18 |
| 卫星天线安装示意图 | 19 |
| 水平操作面上设备防止滑动措施 | 20 |
| 管线穿越抗震缝做法 | 21 |
| 管线在隔震层明敷做法 | 22 |
| 管线引入、引出建筑物做法 | 23 |
| 抗震支吊架 | |
| 桥架抗震支吊架选用表 | 24 |
| 密集封闭母线抗震支吊架选用表 | 25 |

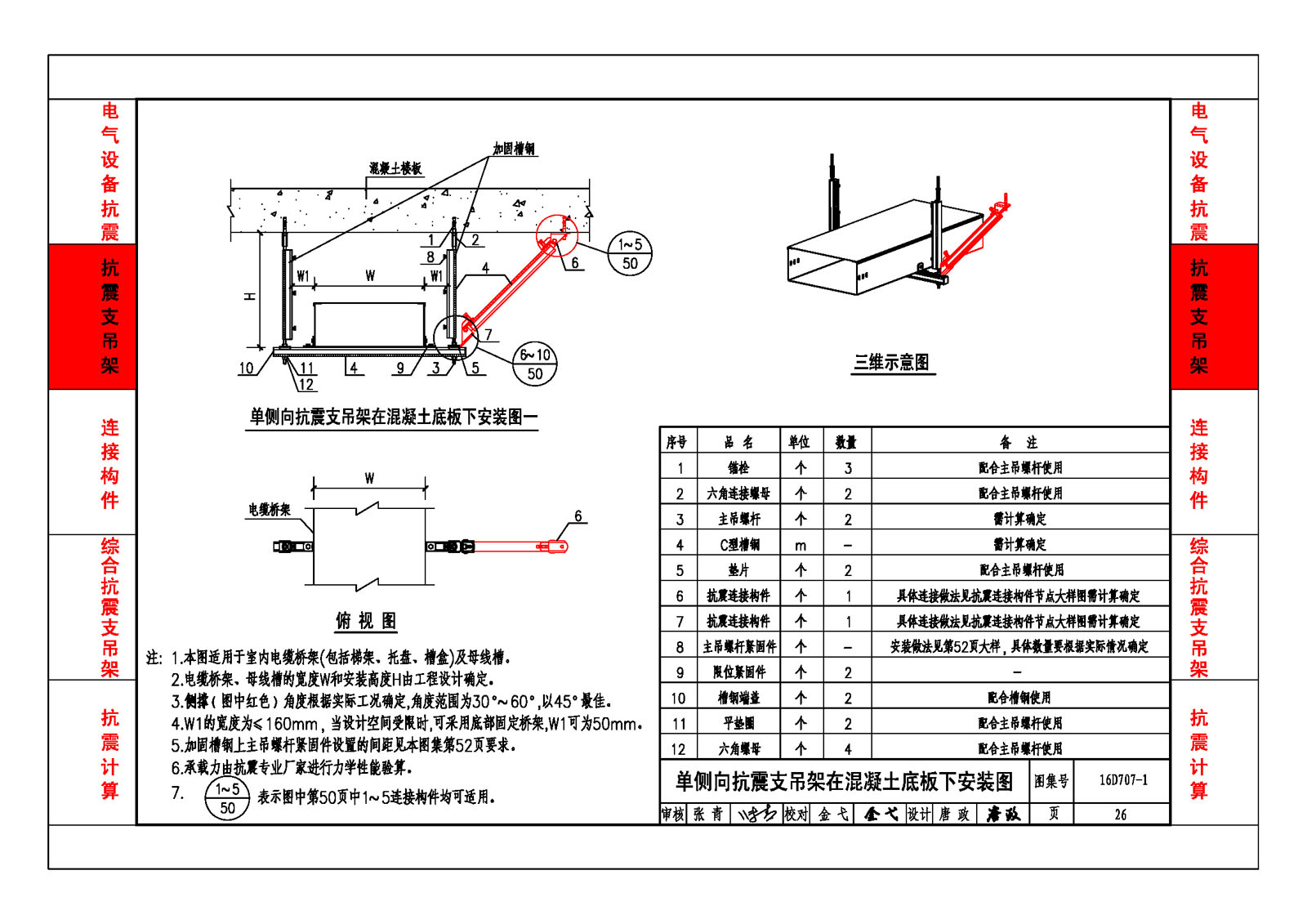

| 单侧向抗震支吊架在混凝土底板下安装图 | 26 |
| 双侧向抗震支吊架在混凝土底板下安装图 | 28 |
| 单侧双向抗震支吊架在混凝土底板下安装图 | 30 |
| 双侧双向抗震支吊架在混凝土底板下安装图 | 32 |
| 单侧向抗震支吊架在钢梁下安装图 | 34 |
| 双侧向抗震支吊架在钢梁下安装图 | 36 |
| 单侧双向抗震支吊架在钢梁下安装图 | 38 |
| 双侧双向抗震支吊架在钢梁下安装图 | 40 |
| 单侧向抗震支吊架在C型檩条下安装图 | 42 |
| 双侧向抗震支吊架在C型檩条下安装图 | 44 |

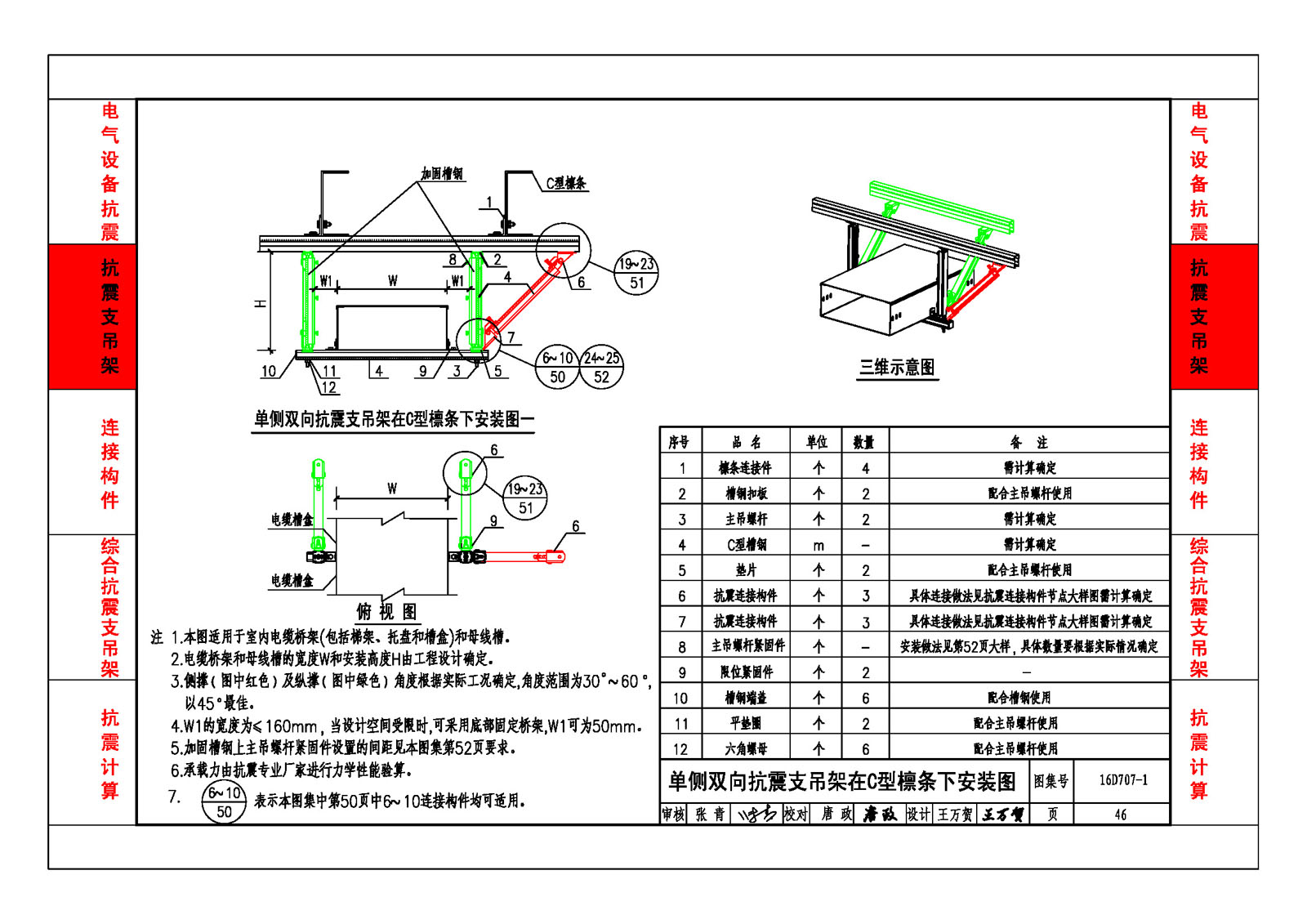

| 单侧双向抗震支吊架在C型檩条下安装图 | 46 |
| 双侧双向抗震支吊架在C型檩条下安装图 | 48 |
| 连接构件 | |

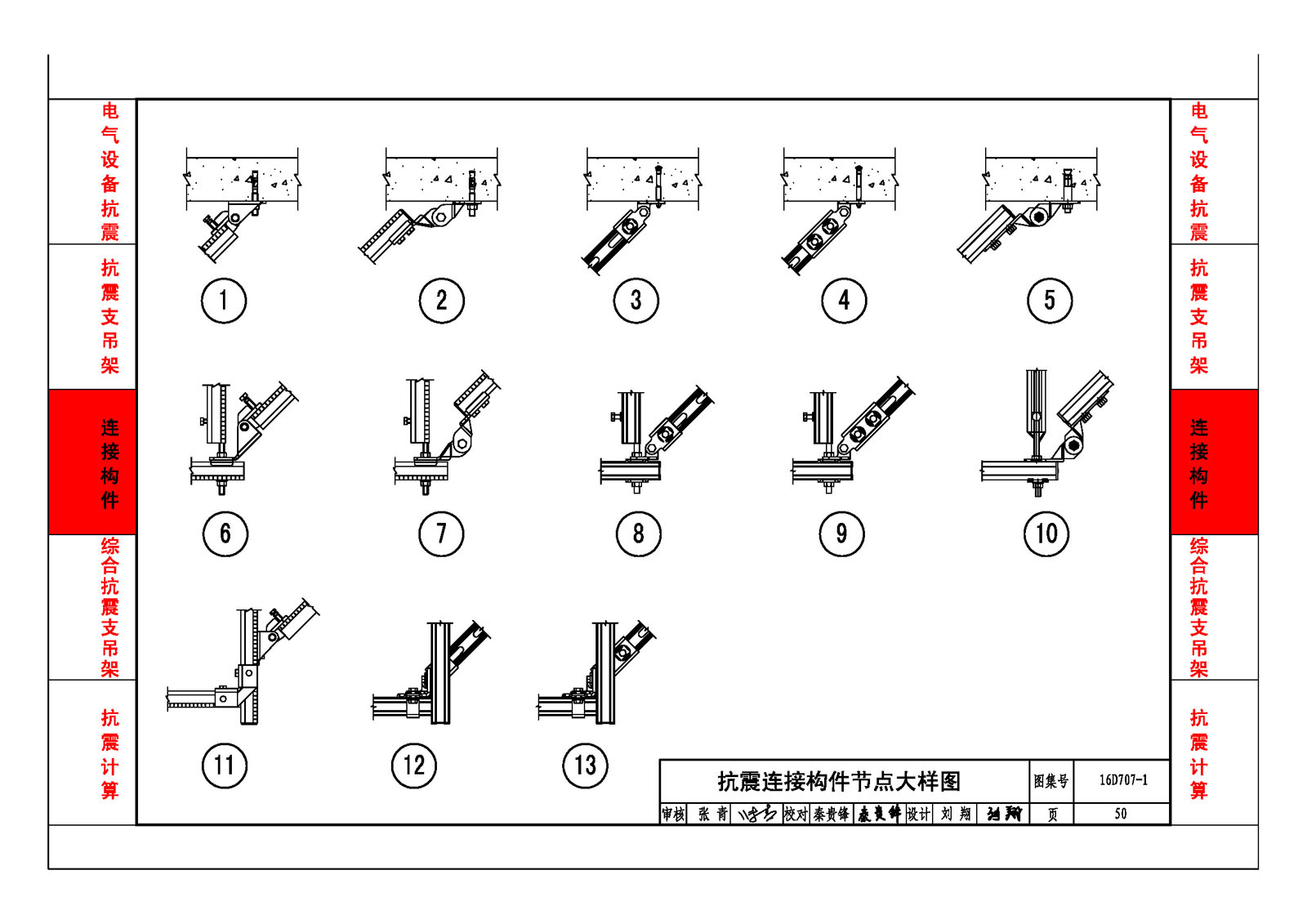

| 抗震连接构件节点大样图 | 50 |
| 综合抗震支吊架 | |
| 综合管线双侧向抗震支吊架在混凝土底板下安装图 | 53 |
| 综合管线双侧双向抗震支吊架在混凝土底板下安装图 | 54 |
| 综合管线双侧向抗震支吊架在钢梁下安装图 | 55 |
| 综合管线双侧双向抗震支吊架在钢梁下安装图 | 56 |
| 抗震计算 | |
| 抗震计算 | 57 |
