18G901-2：混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯）
- 图集编号
- 18G901-2
- 图集名称
- 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯）
- 定价
- 38.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院有限公司
内容简介
本图集是对12G901-2《混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯）》的修编，也是对16G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》图集构造内容、施工时钢筋排布构造的深化设计，对图集原有内容进行了系统的梳理、修订，同时考虑实际工程应用以及与16G101系列图集的协调统一。
本图集适适用于抗震设防烈度6~9度地区的现浇钢筋混凝土板式楼梯。可供建筑施工、设计、监理等人员使用，指导施工人员进行钢筋施工排布设计、钢筋翻样计算和现场安装。
图集中包括现浇钢筋混凝土板式楼梯的施工钢筋排布规则与构造详图。
备注
替代12G901-2
目录
| 目录 | 1 |
|---|---|
| 编制说明 | 2 |
| 一般构造要求 | 3 |

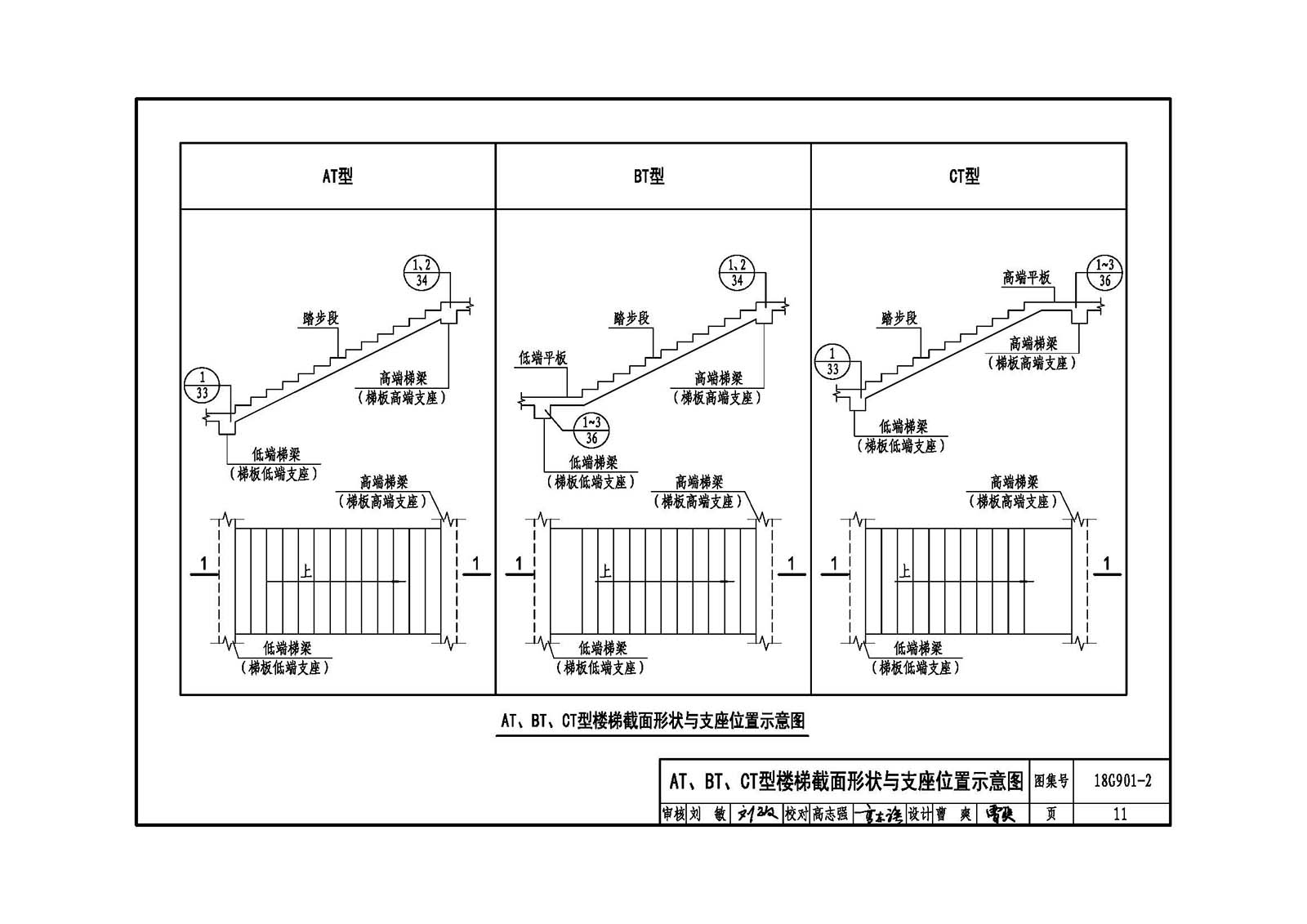

| AT、BT、CT型楼梯截面形状与支座位置示意图 | 11 |
| DT、BT型楼梯截面形状与支座位置示意图 | 12 |
| FT、GT型楼梯截面形状与支座位置示意图 | 13 |
| ATa、ATb、ATc型楼梯截面形状与支座位置示意图 | 14 |
| CTa 、CTb型楼梯截面形状与支座位置示意图 | 15 |
| AT型楼梯梯板钢筋构造 | 16 |
| BT型楼梯梯板钢筋构造 | 17 |
| CT型楼梯梯板钢筋构造 | 18 |
| DT型楼梯梯板钢筋构造 | 19 |
| ET型楼梯梯板钢筋构造 | 20 |
| FT型楼梯梯板钢筋构造(1-1剖面) | 21 |
| FT型楼梯梯板钢筋构造(2-2剖面) | 22 |
| GT型楼梯梯板钢筋构造(1-1剖面) | 23 |
| GT型楼梯梯板钢筋构造(2-2剖面) | 24 |
| FT型、GT型楼梯3-3剖面 FT型楼梯4-4剖面 | 25 |
| ATa型楼梯梯板钢筋构造 | 26 |
| ATb型楼梯梯板钢筋构造 | 27 |
| ATc型楼梯梯板钢筋构造 | 28 |

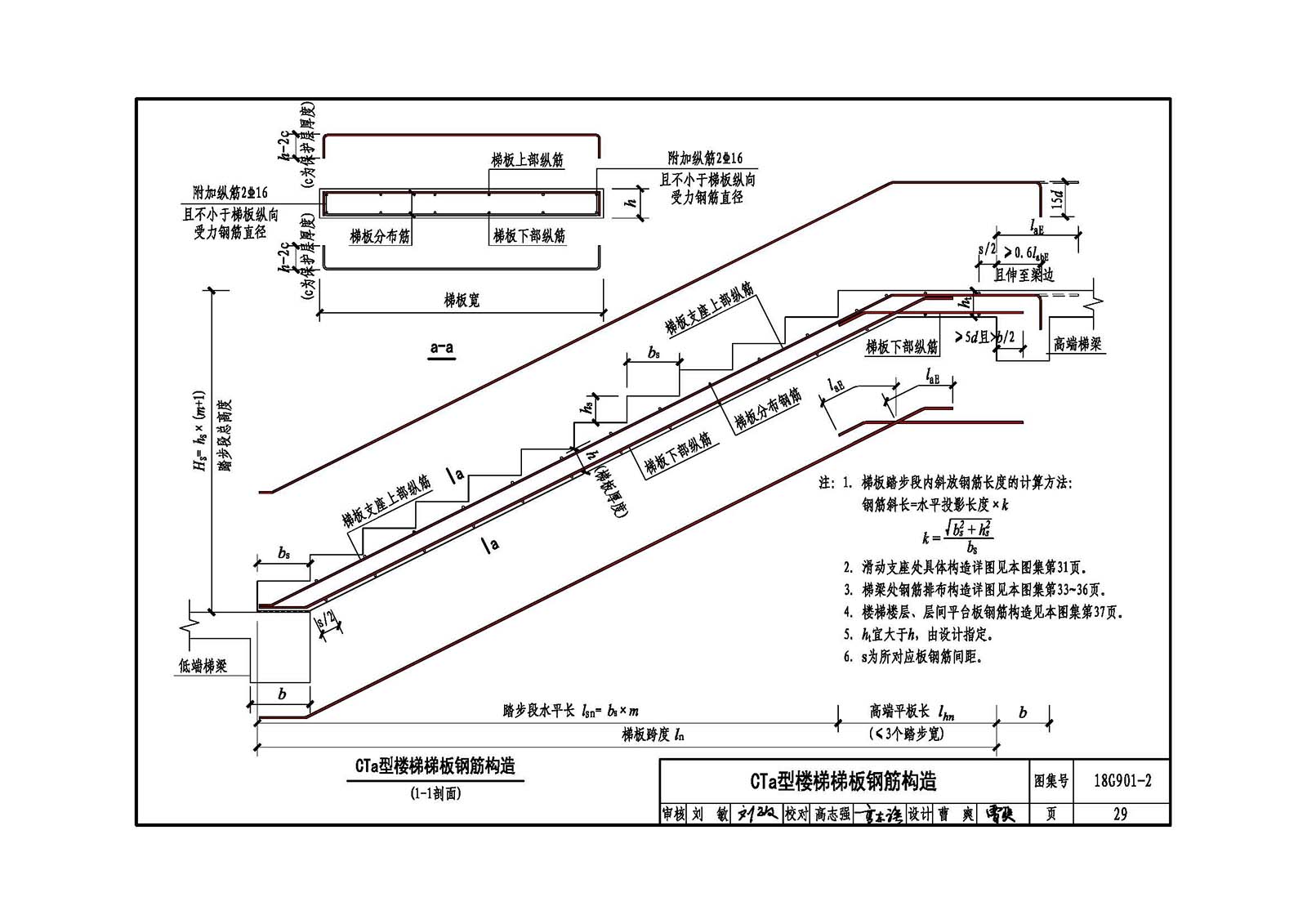

| CTa型楼梯梯板钢筋构造 | 29 |
| CTb型楼梯梯板钢筋构造 | 30 |
| ATa、CTa型楼梯滑动支座构造详图 | 31 |
| ATb、CTb型楼梯滑动支座构造详图 | 32 |
| 梯梁节点处钢筋排布构造详图 | 33 |
| 楼梯楼层、层间平板钢筋排布构造 | 37 |
| 各型楼梯第一跑与基础连接构造 | 38 |
