20T107-2：城市轨道交通土建重点施工工艺——矿山法
- 图集编号
- 20T107-2
- 图集名称
- 城市轨道交通土建重点施工工艺——矿山法
- 定价
- 85.00 元
- 开本
- 16 开
- 主编单位
- 北京市建设工程安全质量监督总站
- 北京城市快轨建设管理有限公司
- 中铁十六局集团有限公司
内容简介
本图集适用于城市轨道交通工程矿山法土建现场施工。本图集以图、表及文字说明的形式阐述了矿山法施工中的地下水控制、辅助坑道、主要工法、超前支护、围岩开挖、初期支护、结构防水、二次衬砌、监控量测九大部分内容，每部分内容由施工流程、示意图、施工控制要点等组成。编制组对现有的城市轨道交通工程矿山法工程实践经验进行了归纳总结，选择较为常见的施工做法进行阐述，能有效地帮助使用者准确理解城市轨道交通工程矿山法土建施工方法，并应用于具体的实际工程中。
目录
| 总说明 | 3 |
|---|---|
| 章节索引页 | 4 |
| 地下水控制 | |
| 一般规定 | 1-1 |
| 降水 | 1-2 |
| 隔(阻)水 | 1-17 |
| 辅助坑道 | |
| 一般规定 | 2-1 |
| 竖井 | 2-2 |
| 斜井 | 2-11 |
| 主要工法 | |
| 一般规定、全断面法 | 3-1 |
| 台阶法 | 3-3 |
| 中隔壁法 | 3-4 |
| 交叉中隔壁法 | 3-6 |
| 双侧壁导洞法 | 3-8 |

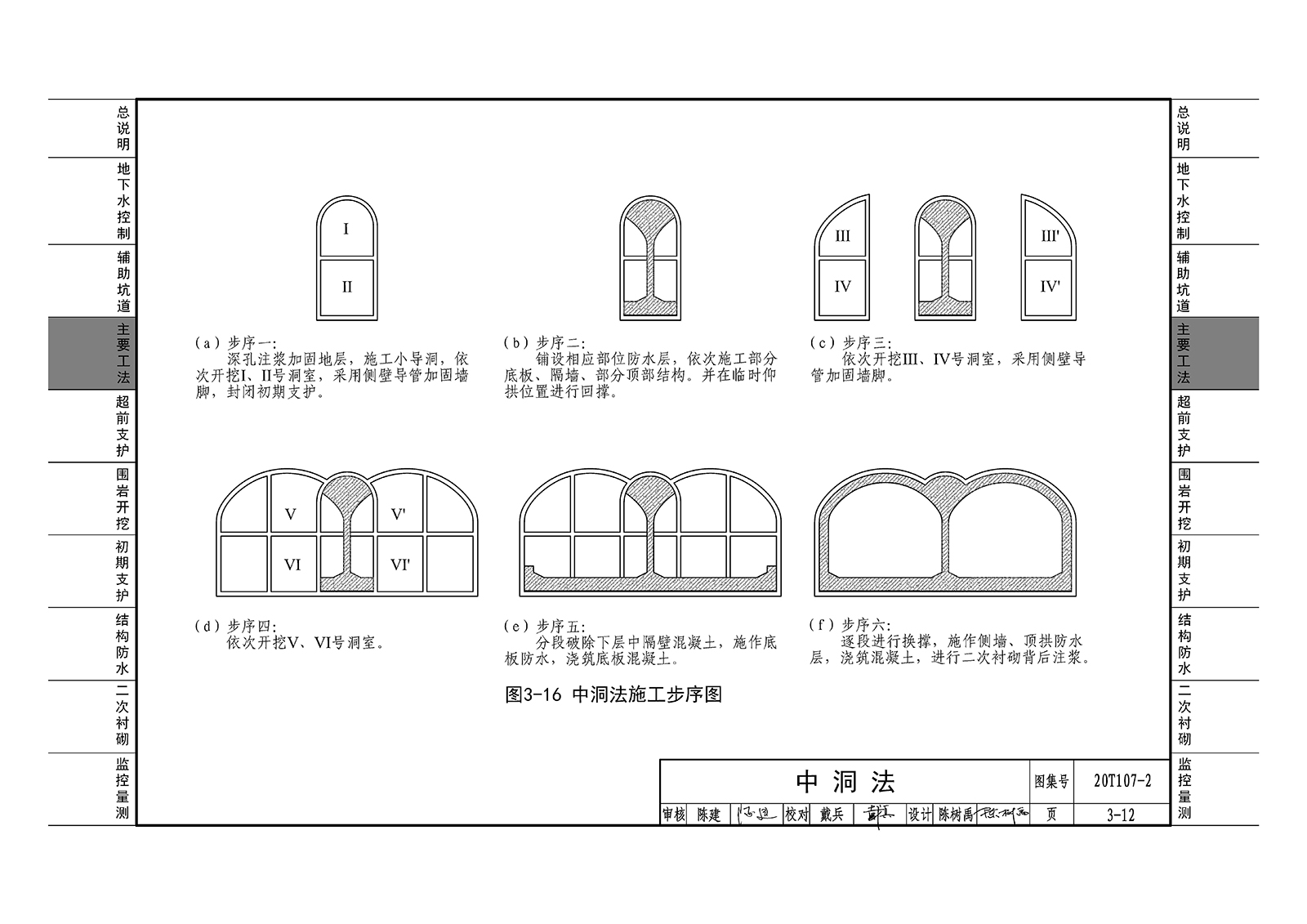

| 中洞法 | 3-11 |
| 拱盖法 | 3-13 |
| 洞桩法 | 3-15 |

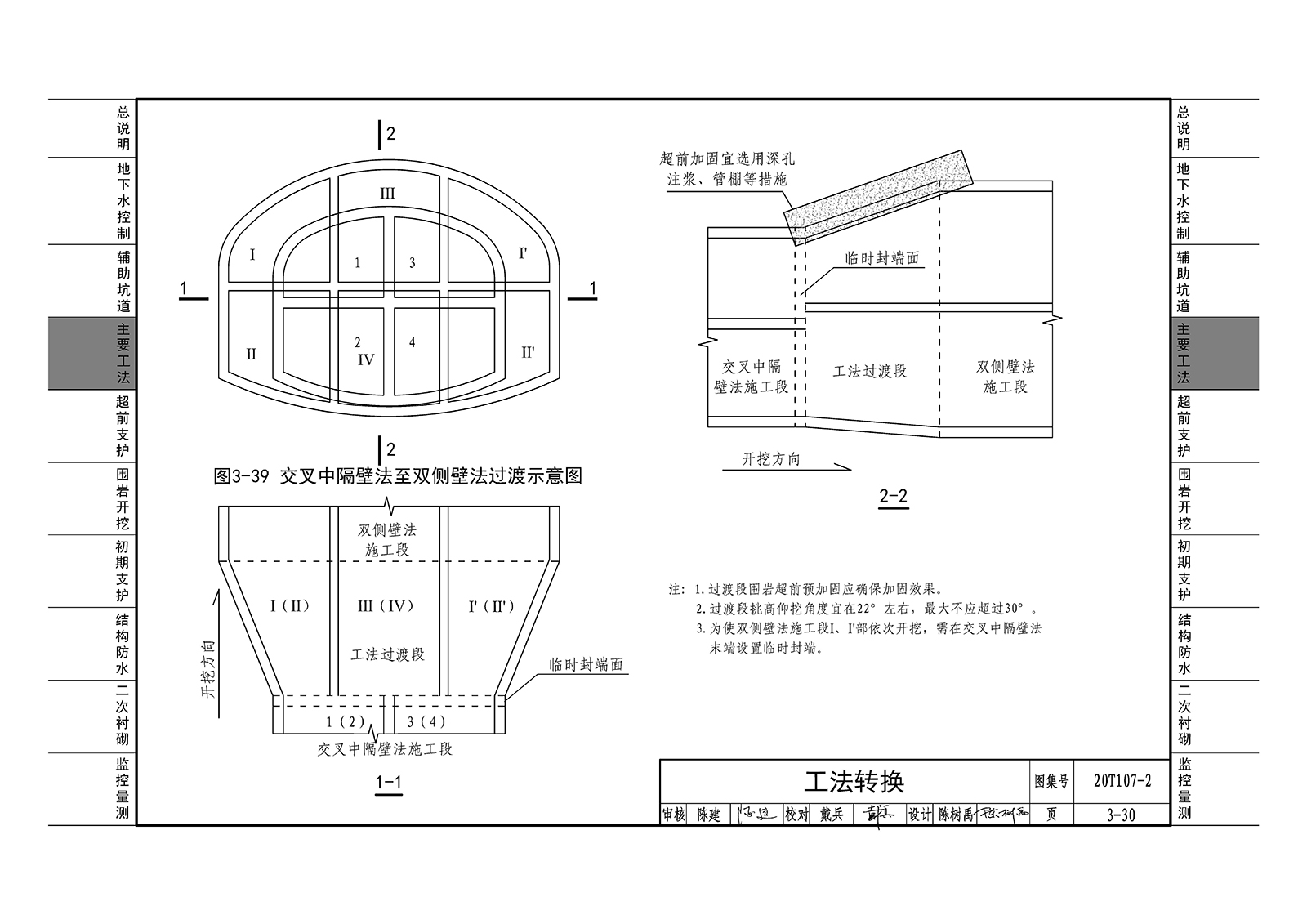

| 工法转换 | 3-28 |
| 支护结构转向 | 3-32 |
| 超前支护 | |
| 一般规定、预加固 | 4-1 |
| 超前支护 | 4-2 |
| 围岩开挖 | |
| 一般规定 | 5-1 |

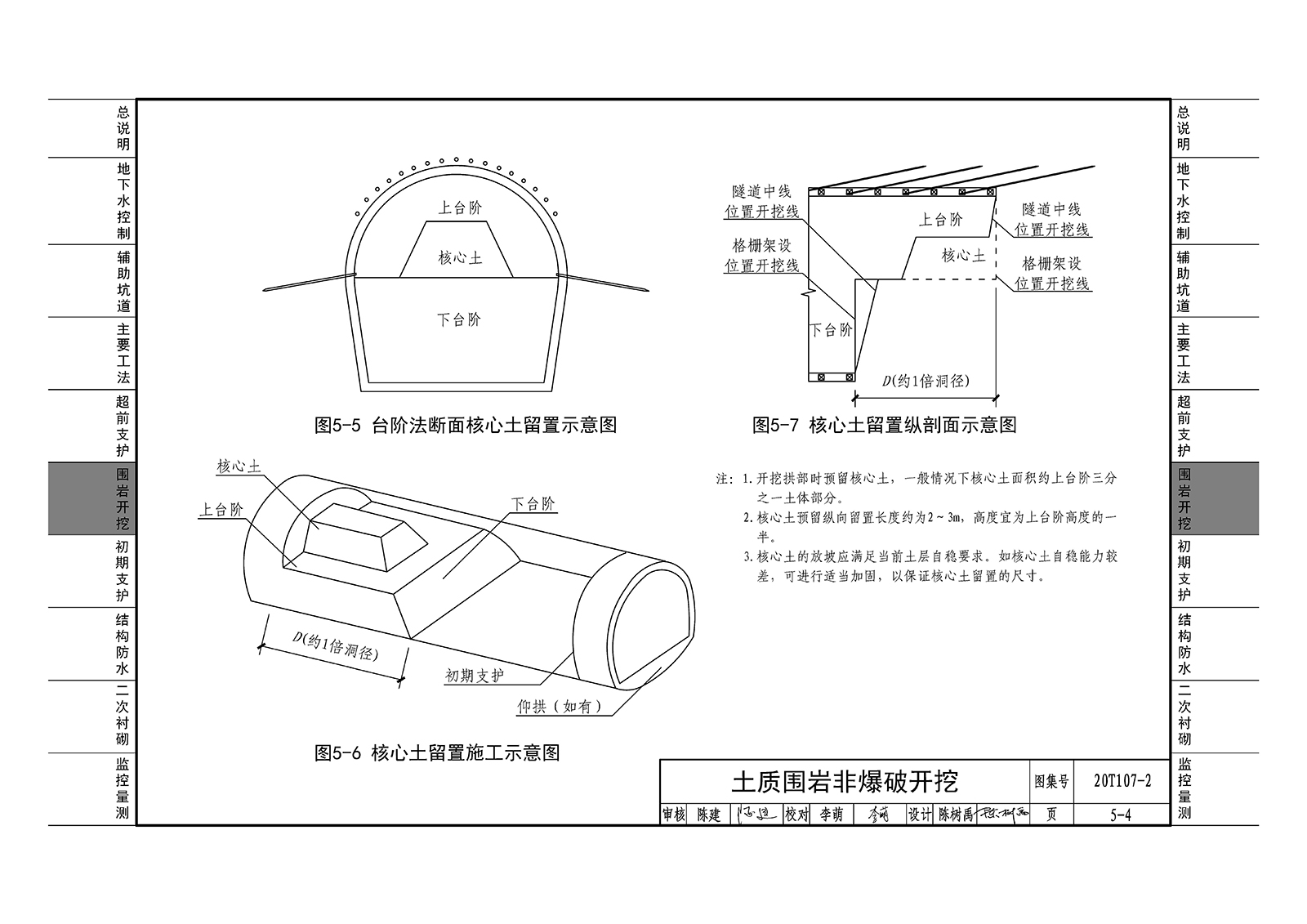

| 土质围岩非爆破开挖 | 5-2 |
| 石质围岩非爆破开挖 | 5-5 |
| 爆破开挖 | 5-6 |
| 初期支护 | |
| 一般规定、钢筋网 | 6-1 |
| 钢架 | 6-3 |
| 锚杆 | 6-7 |
| 喷射混凝土 | 6-10 |
| 初支背后回填注浆 | 6-11 |
| 结构防水 | |
| 一般规定、主体防水 | 7-1 |
| 细部构造防水 | 7-7 |
| 二次衬砌 | |
| 一般规定 | 8-1 |
| 钢筋 | 8-2 |

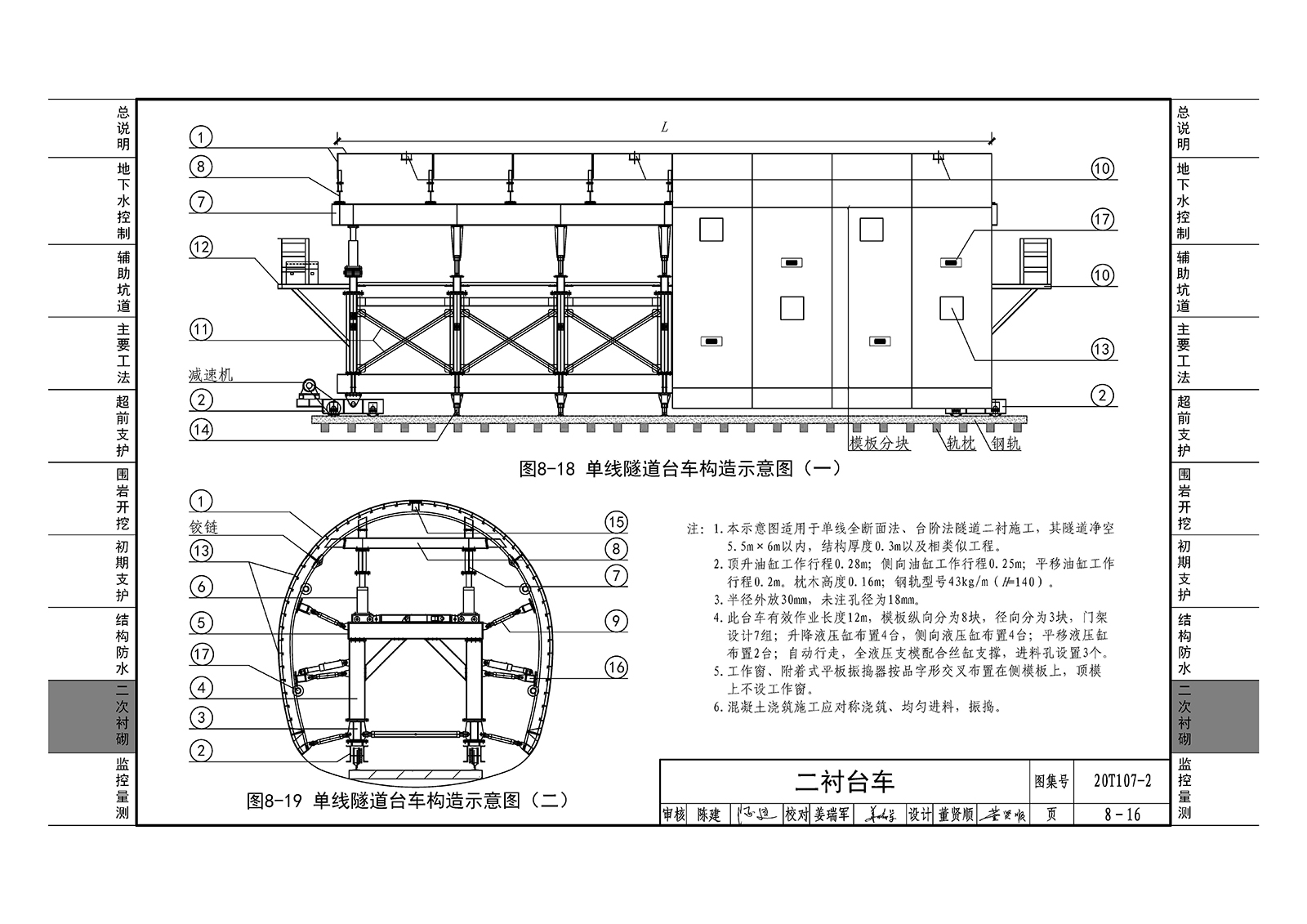

| 二衬台车 | 8-14 |
| 混凝土 | 8-25 |
| 监控量测 | |
| 一般规定、影响分区及监测等级 | 9-1 |
| 监测项目及要求 | 9-2 |
| 监测点布设 | 9-3 |
| 监测频率 | 9-11 |
| 监测数据处理及成果反馈 | 9-12 |
