06SG501：民用建筑钢结构防火构造
- 图集编号
- 06SG501
- 图集名称
- 民用建筑钢结构防火构造
- 定价
- 23.00 元
- 开本
- 16 开
- 主编单位
- 上海建筑设计研究院有限公司
- 同济大学
- 公安部四川消防研究所
内容简介
本图集提供民用建筑结构构件的常用防火措施、技术参数、施工方法，工业建筑钢结构防火构造也可参考使用。图集的主要内容有超薄型、薄型和厚型钢结构防火涂料的使用说明和构造作法；钢结构防火板材（分厚板、薄板）的使用说明及构造作法，包括各种构件的防火板材包覆和节点的防火板材包覆。设计人员可以根据不同的建筑构件的耐火极限要求，从图集中选取适用的防火作法，施工人员可按图集中的构造节点图进行施工。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 3 |
| 钢结构防火涂料部分 | |
| 钢结构防火涂料说明 | 5 |
| 超薄型钢结构防火涂料涂刷构造 | 8 |
| 薄型钢结构防火涂料涂刷构造 | 9 |

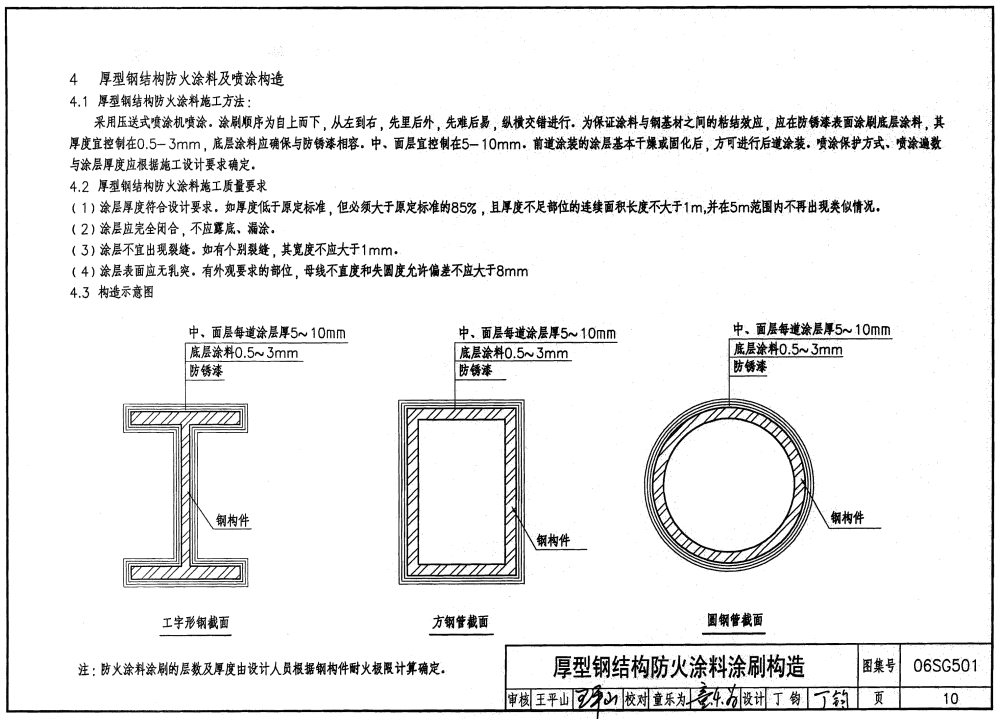

| 厚型钢结构防火涂料涂刷构造 | 10 |
| 厚型钢结构防火涂料加网涂刷构造 | 11 |
| 厚型钢结构防火涂料空心包裹防火构造 | 12 |
| 钢结构防火板材部分 | |
| 钢结构防火板材说明 | 13 |
| 单层包覆构造 | |
| 独立工字形钢柱单层包覆构造 | 17 |
| 靠墙工字形钢柱单层包覆构造 | 18 |
| 工字形钢柱角钢龙骨固定单层构造 | 19 |
| 工字形钢柱单层圆形包覆构造 | 20 |

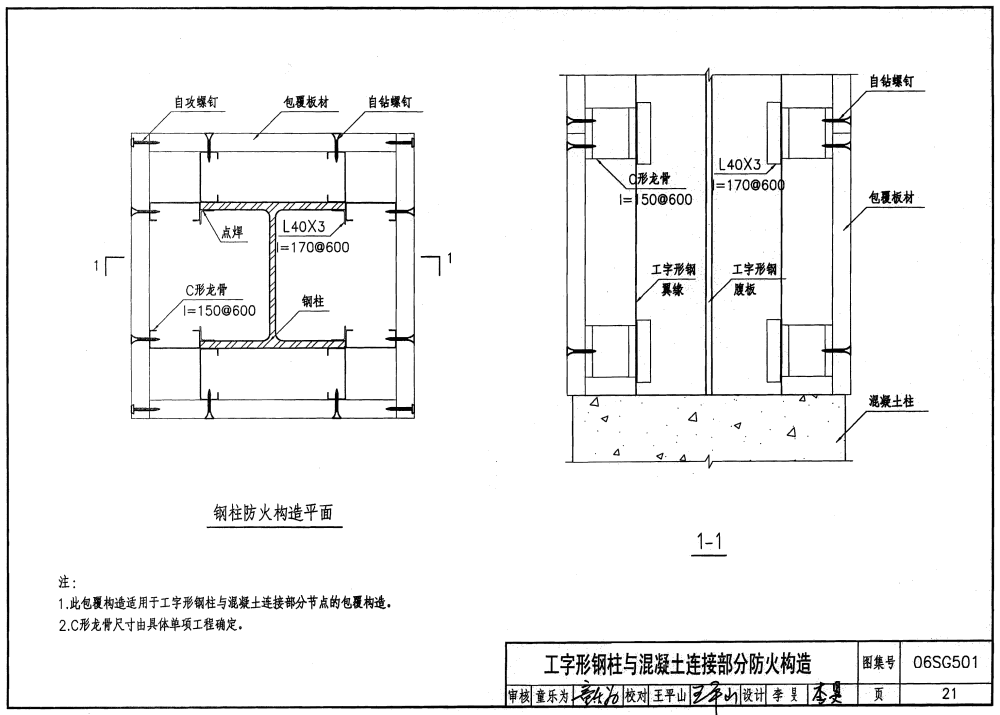

| 工字形钢柱与混凝土连接部分防火构造 | 21 |
| 独立方钢管柱单层包覆构造 | 22 |
| 靠墙方钢管柱单层包覆构造 | 23 |
| 方钢管柱单层圆形包覆构造 | 24 |
| 方、圆管钢柱单层紧贴包覆构造 | 25 |
| 独立圆钢管柱单层包覆构造 | 26 |
| 靠墙圆钢管柱单层包覆构造 | 27 |
| 圆钢管柱单层方形包覆构造 | 28 |
| 工字形钢梁单层包覆构造 | 29 |
| 靠墙工字形钢梁单层包覆构造 | 30 |
| 工字形钢梁角钢龙骨固定单层构造 | 31 |
| 方钢管梁单层包覆构造 | 32 |
| 靠墙方钢管梁单层包覆构造 | 33 |
| 工字形钢构件矩形钢管龙骨固定构造 | 34 |
| 双层包覆构造 | |
| 独立工字形钢柱双层包覆构造 | 35 |
| 靠墙工字形钢柱双层包覆构造 | 36 |
| 工字形钢柱双层包覆构造 | 37 |
| 独立方钢管柱双层包覆构造 | 38 |
| 靠墙方钢管柱双层包覆构造 | 39 |
| 方钢管柱双层包覆构造 | 40 |
| 独立圆钢管柱双层包覆构造 | 41 |
| 靠墙圆钢管柱双层包覆构造 | 42 |
| 工字形钢梁双层包覆构造 | 43 |
| 方钢管梁双层包覆构造 | 44 |
| 钢构件节点 | |
| 工字形钢梁－钢柱节点防火包覆构造 | 45 |
| 工字形主梁－次梁节点防火包覆构造 | 47 |
| 工字形钢柱脚防火包覆构造 | 48 |
| 支撑 | |

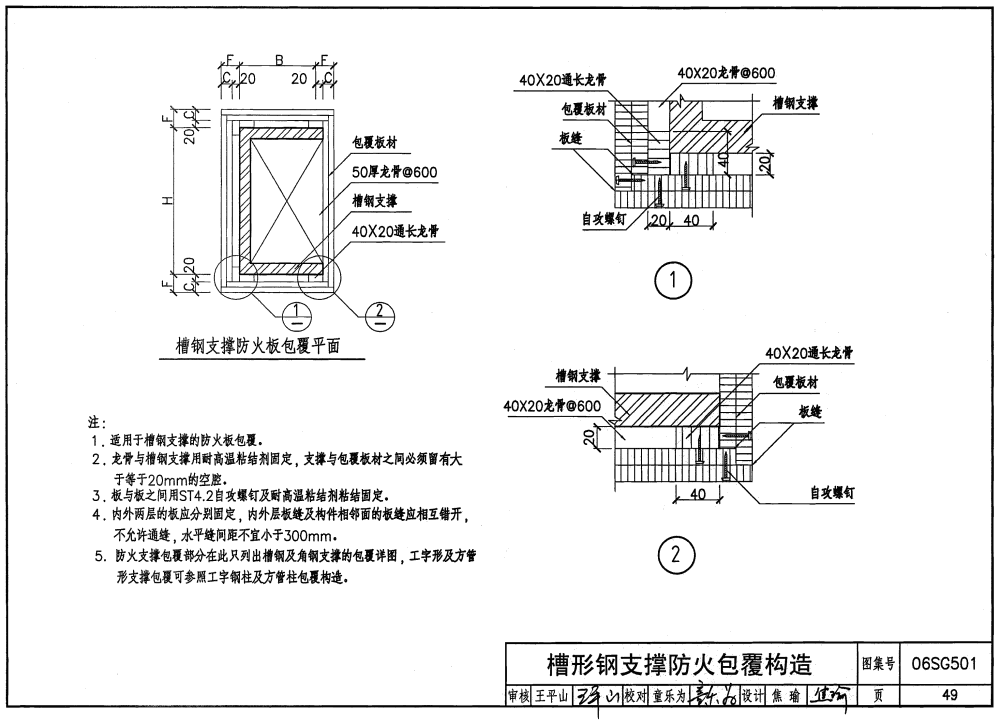

| 槽形钢支撑防火包覆构造 | 49 |
| 角钢支撑防火包覆构造 | 50 |
| 钢－混凝土组合楼板防火包覆构造 | 51 |
| 钢－混凝土组合楼板防火吊顶构造 | 52 |
| 附录 | |
| 喷射无机纤维防火材料及施工方法 | 53 |
| 耐火钢材的性能介绍 | 54 |
| 其他防火材料总体介绍 | 55 |
| 相关技术资料 |
样张
网友推荐
-
网友【zhufeng060308】点评：这是一本很重要的图集无论那里的民用建筑钢结构的防火是少不了的。
