07CJ11：铝塑复合板幕墙建筑构造－“加铝”开放式幕墙系统（参考图集）
- 图集编号
- 07CJ11
- 图集名称
- 铝塑复合板幕墙建筑构造－“加铝”开放式幕墙系统（参考图集）
- 定价
- 14.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
- 上海加铝复合板有限公司
内容简介

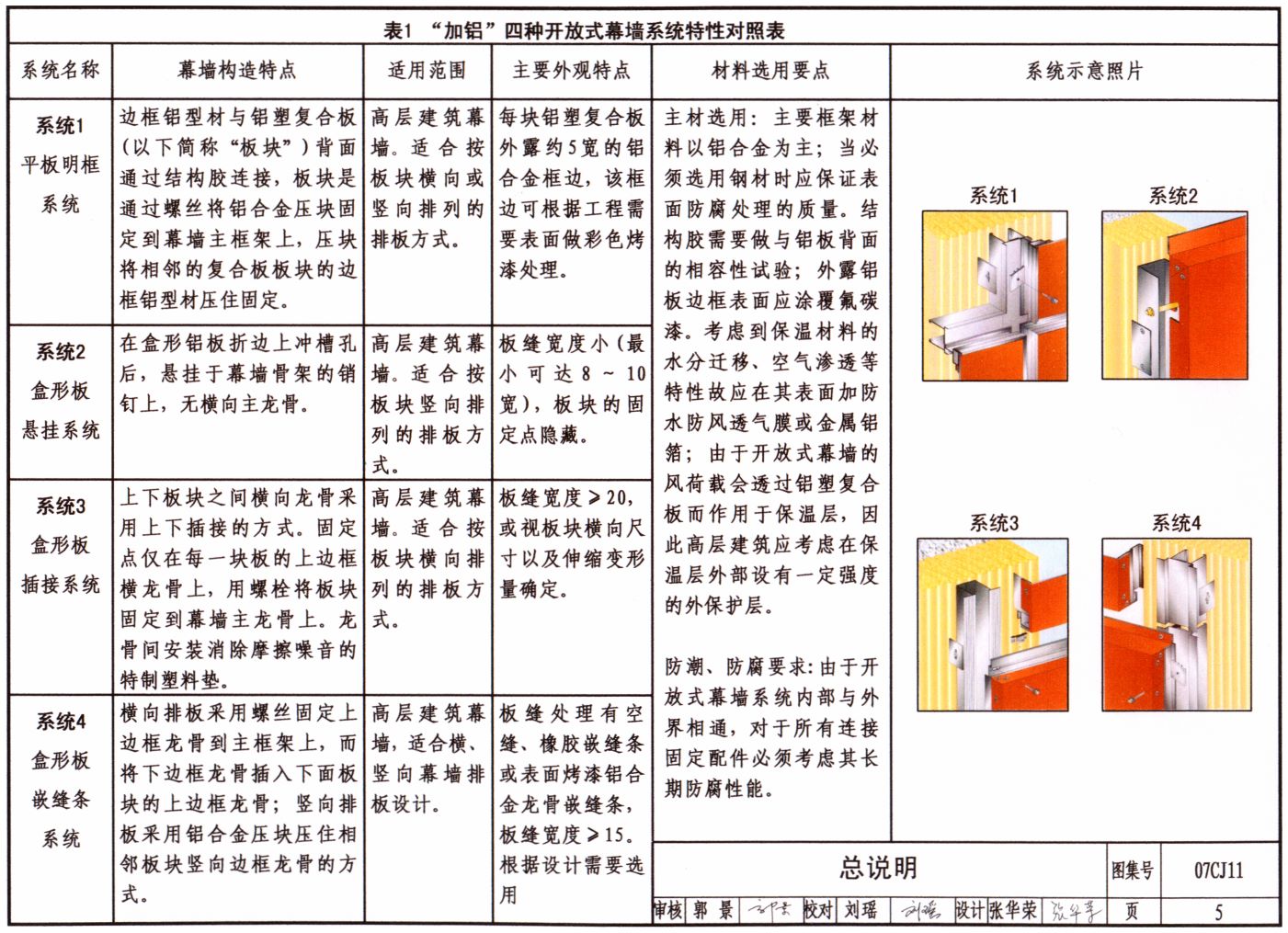

适用于一般民用与工业建筑外墙装饰工程。图集包括：平板明框、盒形板悬挂、盒形板插接、盒形板嵌缝条四种开放式金属幕墙系统原理、构造及设计要点、特性对照；幕墙系统施工要点及安装步骤及节点详图。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 2 |

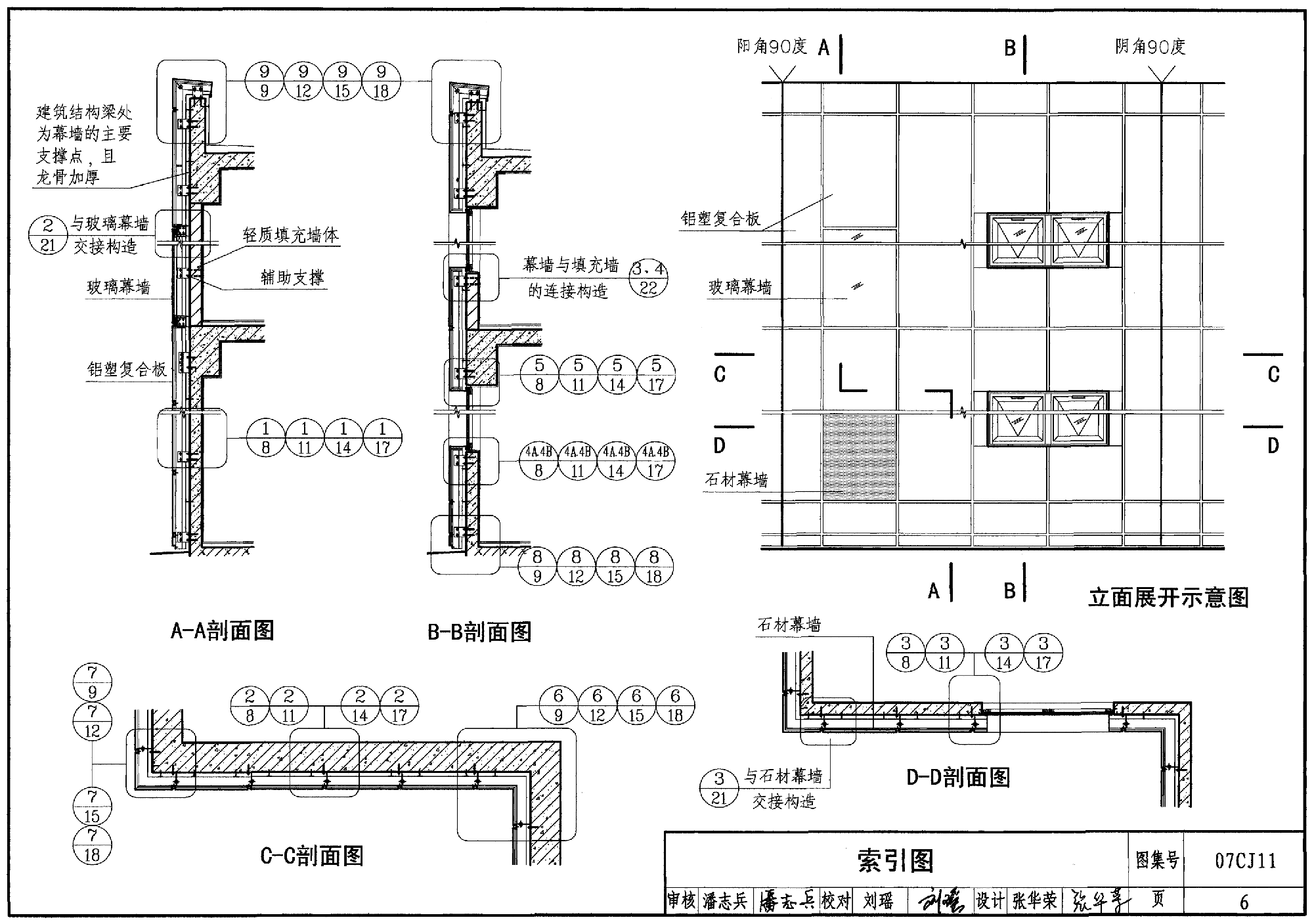

| 索引图 | 6 |
| 系统1 平板明框系统 | |
| 平板明框系统特点及实例照片 | 7 |

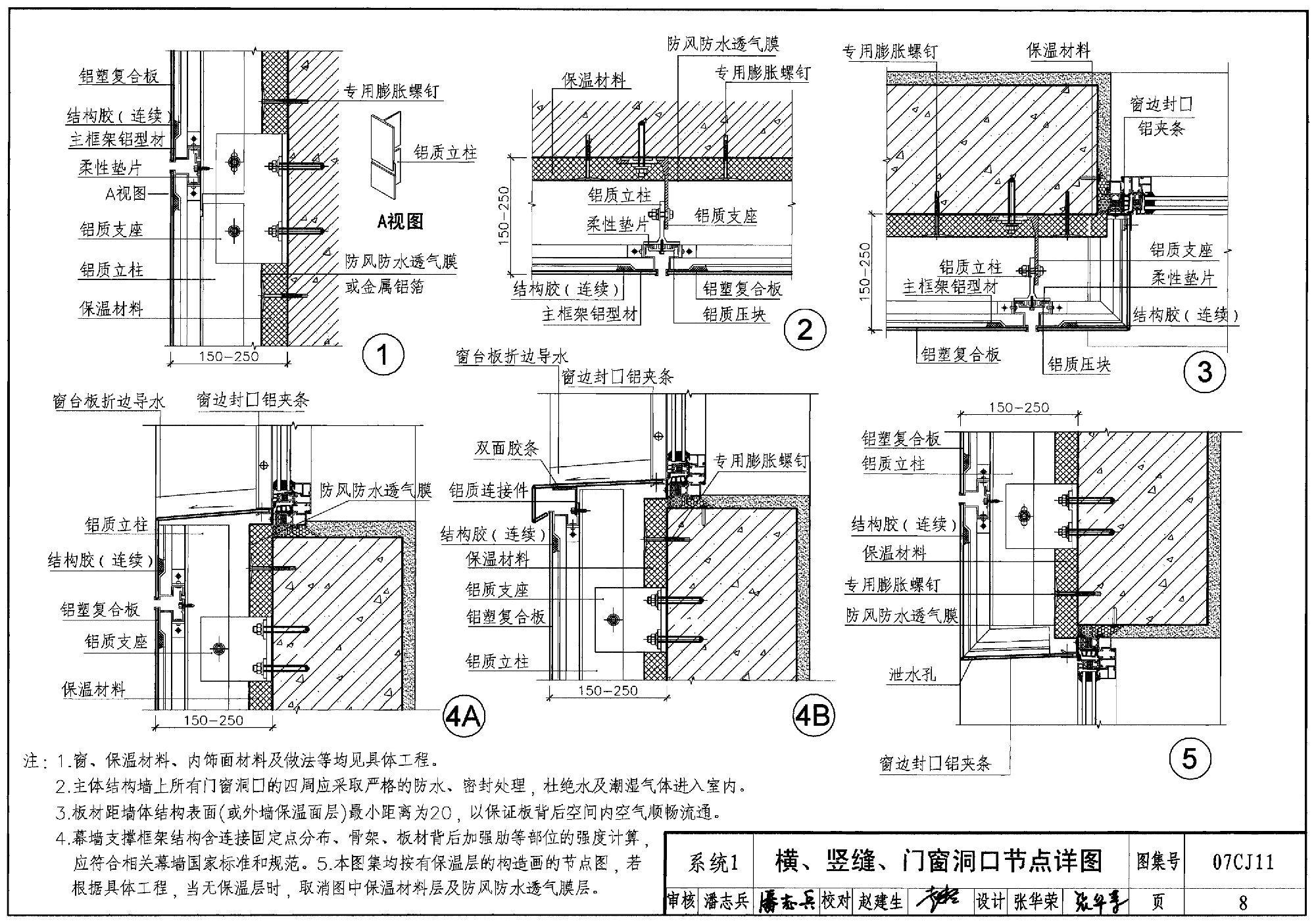

| 横、竖缝、门窗洞口节点详图 | 8 |

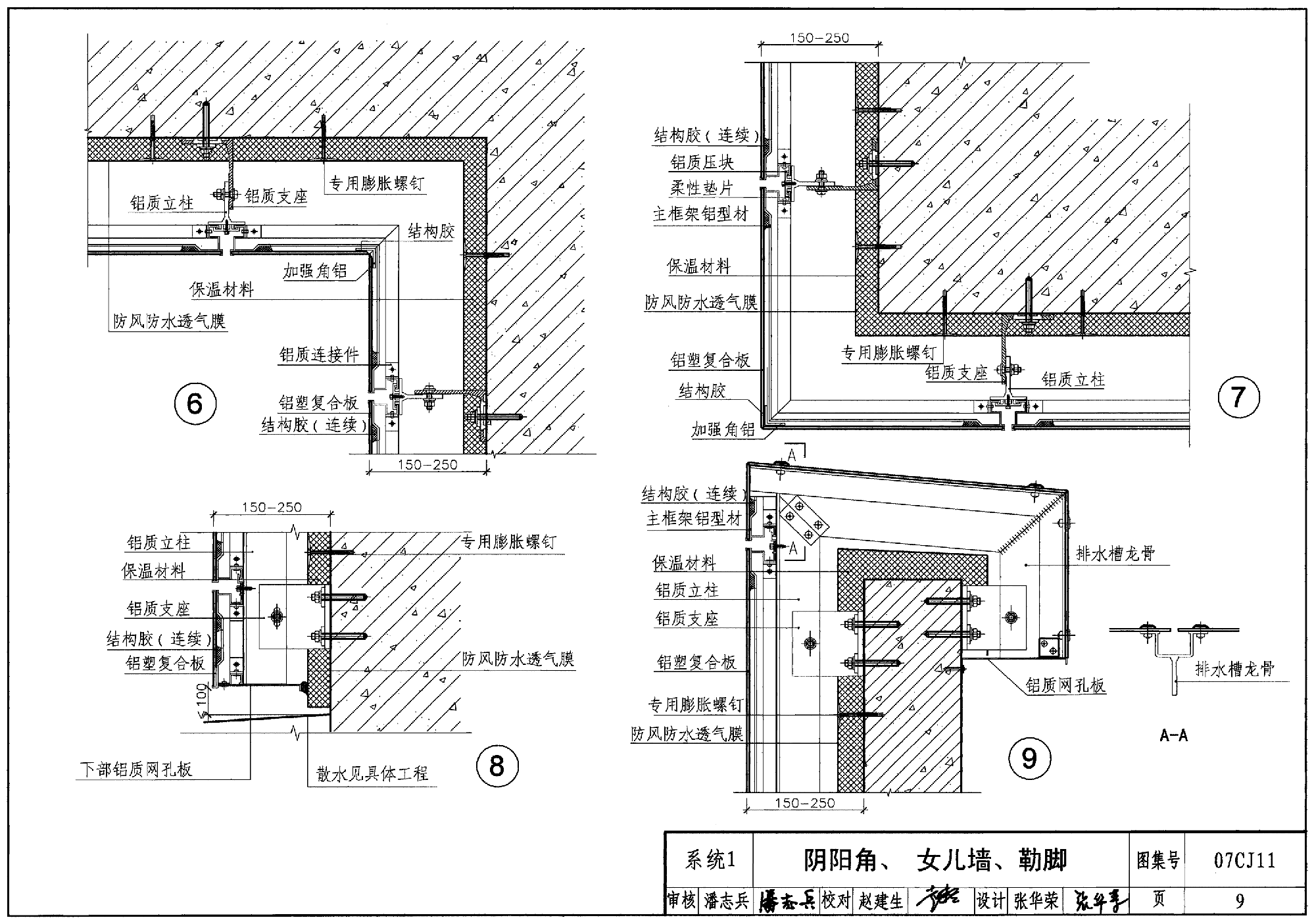

| 阴阳角、女儿墙、勒脚 | 9 |
| 系统2 盒形板悬挂系统 | |
| 盒形板悬挂系统特点及实例照片 | 10 |
| 横、竖缝、门窗洞口节点详图 | 11 |
| 阴阳角、女儿墙、勒脚 | 12 |
| 系统3 盒形板插接系统 | |
| 盒形板插接系统特点及实例照片 | 13 |
| 横、竖缝、门窗洞口节点详图 | 14 |
| 阴阳角、女儿墙、勒脚 | 15 |
| 系统4 盒形板嵌缝条系统 | |
| 盒形板嵌缝条系统特点及实例照片 | 16 |
| 横、竖缝、门窗洞口节点详图 | 17 |
| 阴阳角、女儿墙、勒脚 | 18 |
| 通用构造节点及型材图 | 19 |
| 装饰带、伸缩缝、加强肋 | 19 |
| 与玻璃幕墙交接处做法 | 20 |
| 与玻璃、石材幕墙交接处及弧形幕墙构造 | 21 |
| 与带形窗、砌体填充墙的连接构造 | 22 |
| 型材截面图（四套系统） | 23 |
| 附 录 | |
| 英国BBA阿鲁克邦开放式幕墙技术认证证书内容节选 | 24 |
