06SG517-1：轻型屋面三角形钢屋架（圆钢管、方钢管）
- 图集编号
- 06SG517-1
- 图集名称
- 轻型屋面三角形钢屋架（圆钢管、方钢管）
- 定价
- 80.00 元
- 开本
- 8 开
- 主编单位
- 中国航空工业规划设计研究院
内容简介
本图集适用于非抗震区及抗震设防烈度≤9度地区、屋架下弦标高≤12m、柱距为6m、7.5m、屋面坡度为1/3、基本风压为≤0.7kN/m2的一般单层工业厂房。本图集为跨度12m、15m、18m的轻型屋面三角形钢屋架（圆钢管和方钢管）及相应的支撑系统施工详图，包括檩条和拉条的布置及其构件详图、支撑布置及其构件详图。为方便施工，图集给出安装节点详图，包括1～3跨的连跨和用于方钢管的内天沟连接。相关设计、施工、监理人员可与图集G521-1~2、09J202-1、01J925-1等配合使用。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 3 |
| 屋架构件编号及布置图 | |
| 12m屋架支撑构件编号图 | 13 |
| 15m屋架支撑构件编号图 | 15 |
| 18m屋架支撑构件编号图 | 19 |
| 12m屋架檩条、拉条、撑杆构件编号示意图 | 23 |
| 15m屋架檩条、拉条、撑杆构件编号示意图 | 24 |
| 18m屋架檩条、拉条、撑杆构件编号示意图 | 25 |
| 安装节点详图 | |

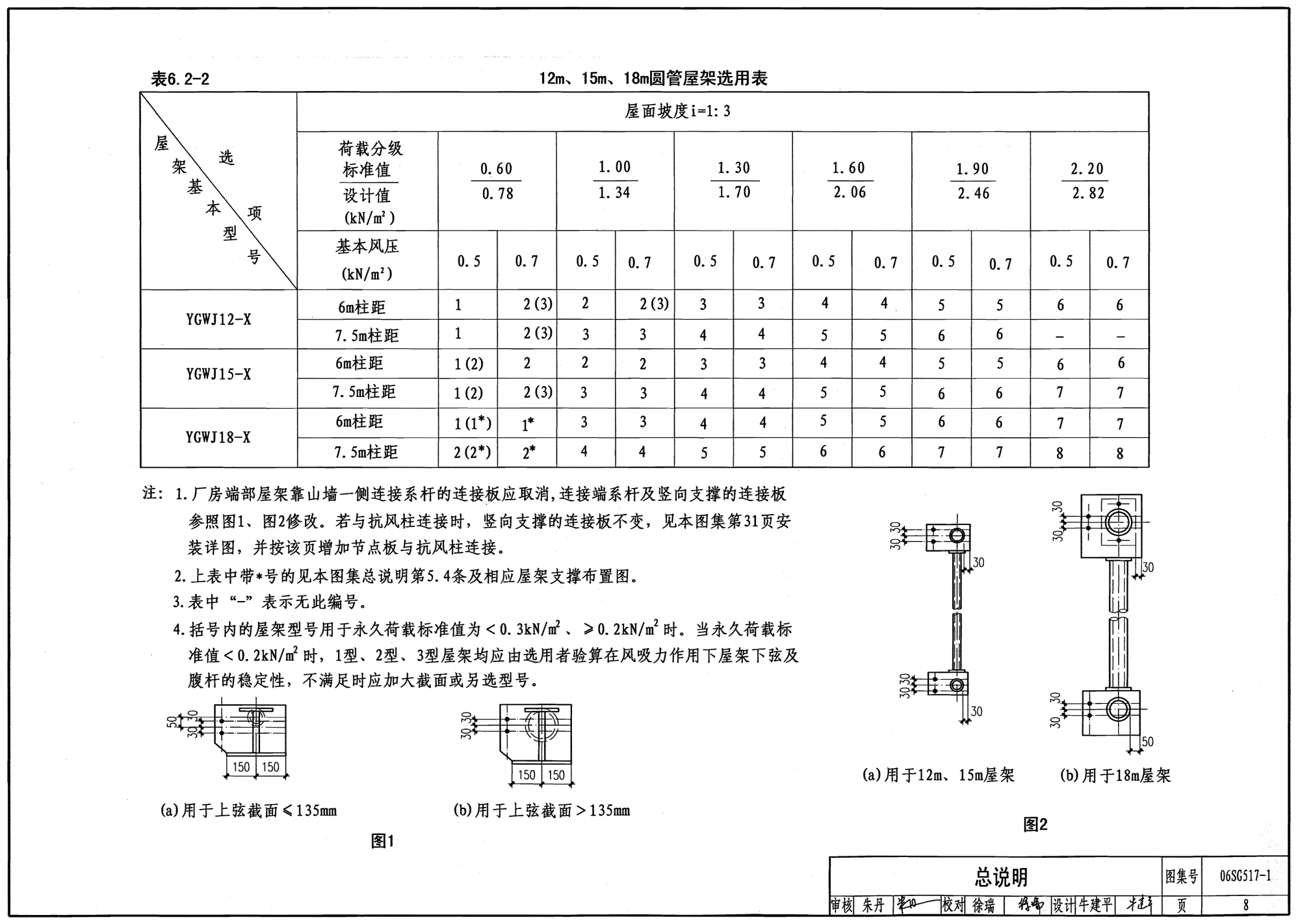

| 圆管屋架上弦檩托布置图 | 26 |
| 方管屋架上弦檩托布置图 | 27 |
| 圆管屋架安装节点图 | 28 |

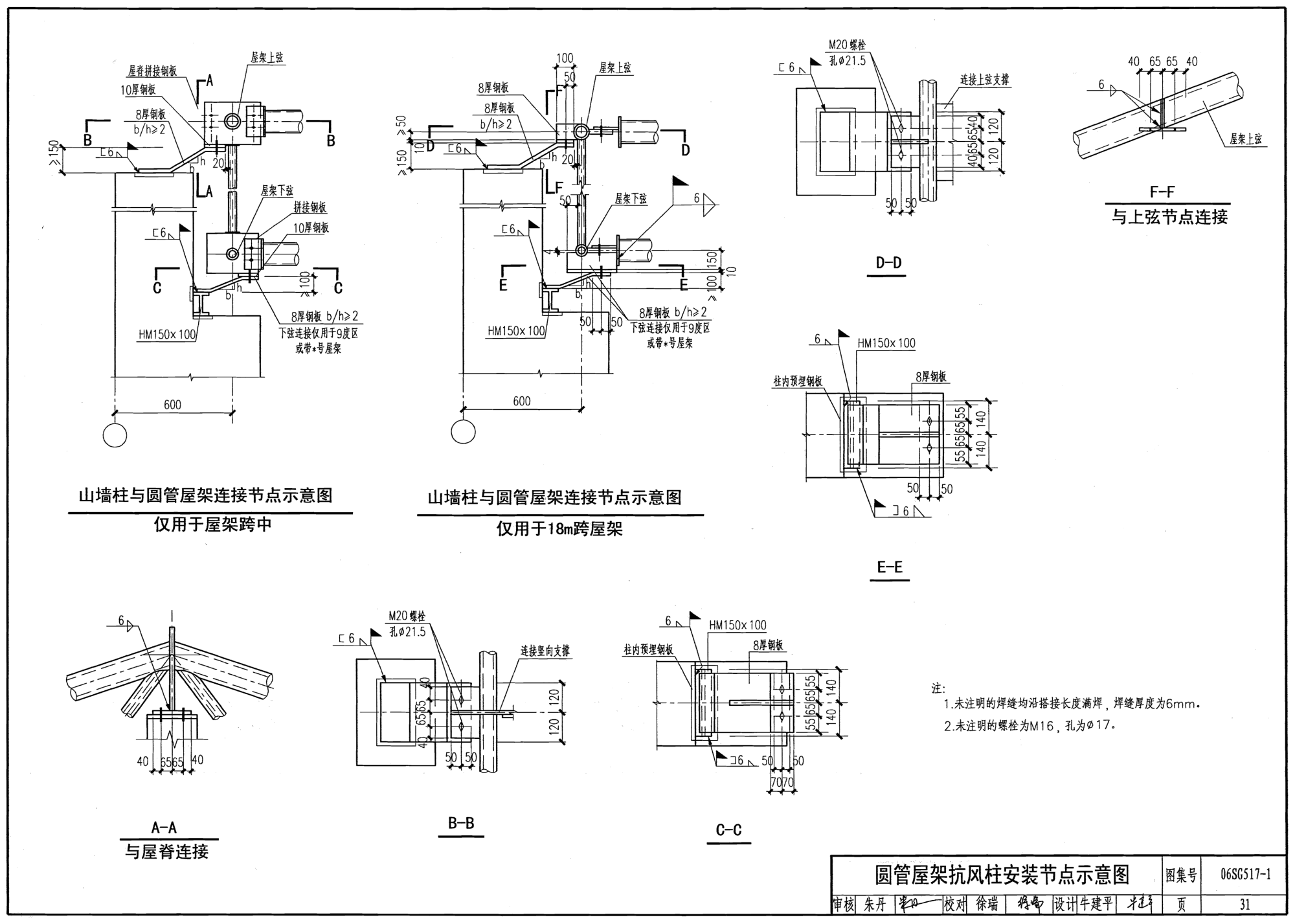

| 圆管屋架抗风柱安装节点示意图 | 31 |
| 方管屋架安装节点图 | 32 |
| 方管屋架抗风柱安装节点示意图 | 35 |
| 横向支撑详图 | |
| 上弦横向支撑SC1～SC4详图 | 36 |
| 上弦横向支撑SC1a～SC4a详图 | 37 |
| 上弦横向支撑SC5、5a、SC6、6a详图 | 38 |
| 上弦横向支撑SC7、7a、SC8、8a详图 | 39 |
| 下弦横向支撑XC1～XC4详图 | 40 |
| 下弦横向支撑XC5～XC8详图 | 41 |
| 下弦横向支撑XC9～XC12详图 | 42 |
| 下弦横向支撑XC13～XC16详图 | 43 |
| 竖向支撑详图 | |
| 竖向支撑CC1～CC5、5a详图 | 44 |
| 竖向支撑CC6、6a～CC8、8a详图 | 45 |
| 竖向支撑CC9、9a～CC12、12a详图 | 46 |
| 系杆详图 | |
| 系杆XG1、1a、1b～XG6、6a详图 | 47 |
| 系杆XG7～XG12、12a详图 | 48 |
| 系杆XG13～XG18、18a详图 | 49 |
| 圆钢管屋架详图 | |
| YGWJ12-1A、C、D详图 | 50 |
| YGWJ12-2A、C、D详图 | 51 |
| YGWJ12-3A、C、D详图 | 52 |
| YGWJ12-4A、C、D详图 | 53 |
| YGWJ12-5A、C、D详图 | 54 |

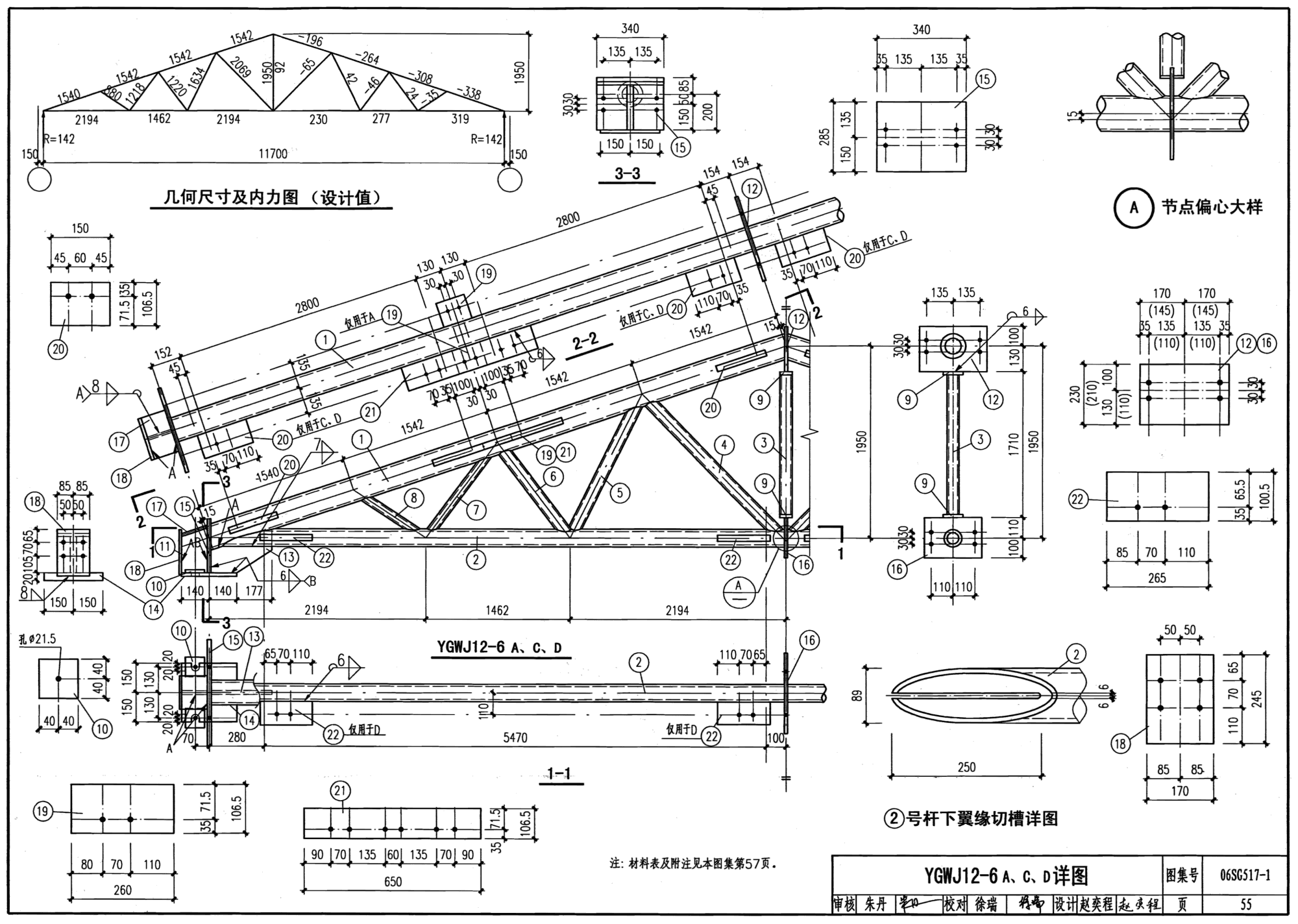

| YGWJ12-6A、C、D详图 | 55 |
| YGWJ12-1～3材料表 | 56 |
| YGWJ12-4～6材料表 | 57 |
| YGWJ15-1A、C、D详图 | 58 |
| YGWJ15-2A、C、D详图 | 60 |
| YGWJ15-3A、C、D详图 | 62 |
| YGWJ15-4A、C、D详图 | 64 |
| YGWJ15-5A、C、D详图 | 66 |
| YGWJ15-6A、C、D详图 | 68 |
| YGWJ15-7A、C、D详图 | 70 |
| YGWJ18-1A、B、C、D、E详图 | 72 |
| YGWJ18-2A、B、C、D、E详图 | 74 |
| YGWJ18-3A、B、C、D、E详图 | 76 |
| YGWJ18-4A、B、C、D、E详图 | 78 |
| YGWJ18-5A、B、C、D、E详图 | 80 |
| YGWJ18-6A、B、C、D、E详图 | 82 |
| YGWJ18-7A、B、C、D、E详图 | 84 |
| YGWJ18-8A、B、C、D、E详图 | 86 |
| 方钢管屋架详图 | |
| FGWJ12-1A、C、D详图 | 88 |
| FGWJ12-2A、C、D详图 | 89 |
| FGWJ12-3A、C、D详图 | 90 |
| FGWJ12-4A、C、D详图 | 91 |
| FGWJ12-5A、C、D详图 | 92 |
| FGWJ12-6A、C、D详图 | 93 |
| FGWJ12-1～3材料表 | 94 |
| FGWJ12-4～6材料表 | 95 |
| FGWJ15-1A、C、D详图 | 96 |
| FGWJ15-2A、C、D详图 | 98 |
| FGWJ15-3A、C、D详图 | 100 |
| FGWJ15-4A、C、D详图 | 102 |
| FGWJ15-5A、C、D详图 | 104 |
| FGWJ15-6A、C、D详图 | 106 |
| FGWJ15-7A、C、D详图 | 108 |
| FGWJ18-1A、B、C、D、E详图 | 110 |
| FGWJ18-2A、B、C、D、E详图 | 112 |
| FGWJ18-3A、B、C、D、E详图 | 114 |

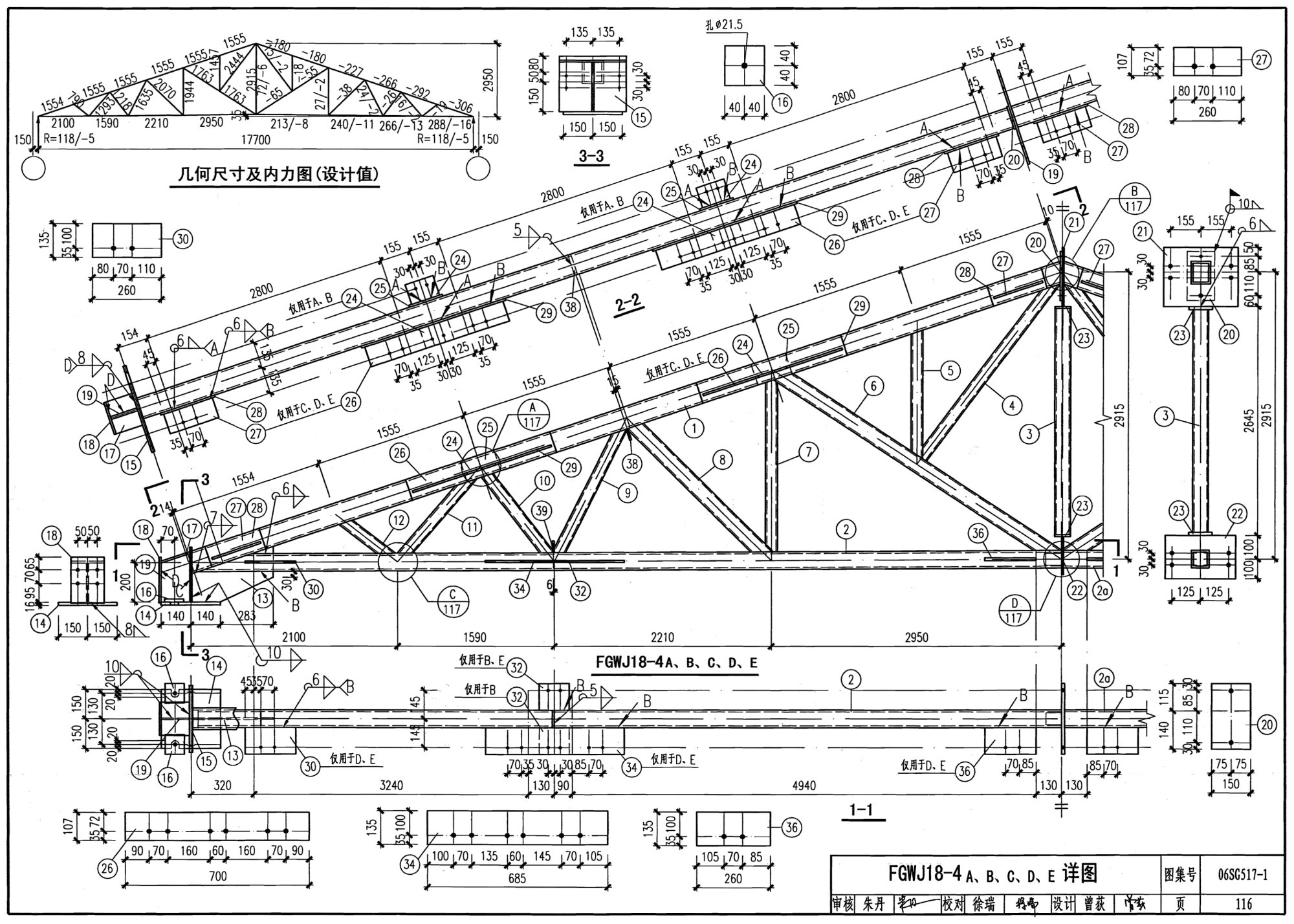

| FGWJ18-4A、B、C、D、E详图 | 116 |
| FGWJ18-5A、B、C、D、E详图 | 118 |
| FGWJ18-6A、B、C、D、E详图 | 120 |
| FGWJ18-7A、B、C、D、E详图 | 122 |
| FGWJ18-8A、B、C、D、E详图 | 124 |
| 相关技术资料 | 126 |
样张
网友推荐
-
网友【kwok】点评：对应于两种管材的屋架，均对应给出了檩条和拉条的布置及其构件详图、支撑布置及其构件详图。为方便施工，给出安装节点详图
