07K103-2：防排烟系统设备及附件选用与安装
- 图集编号
- 07K103-2
- 图集名称
- 防排烟系统设备及附件选用与安装
- 主编单位
-
- 中国航空工业规划设计研究院
内容简介
建筑防、排烟系统设备的完整的技术数据，以及加压风机、排烟风机、各类防火阀、耐火风管及相关附件的选用与安装。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 4 |
| 轴（混、斜）流防烟、排烟风机安装 | |

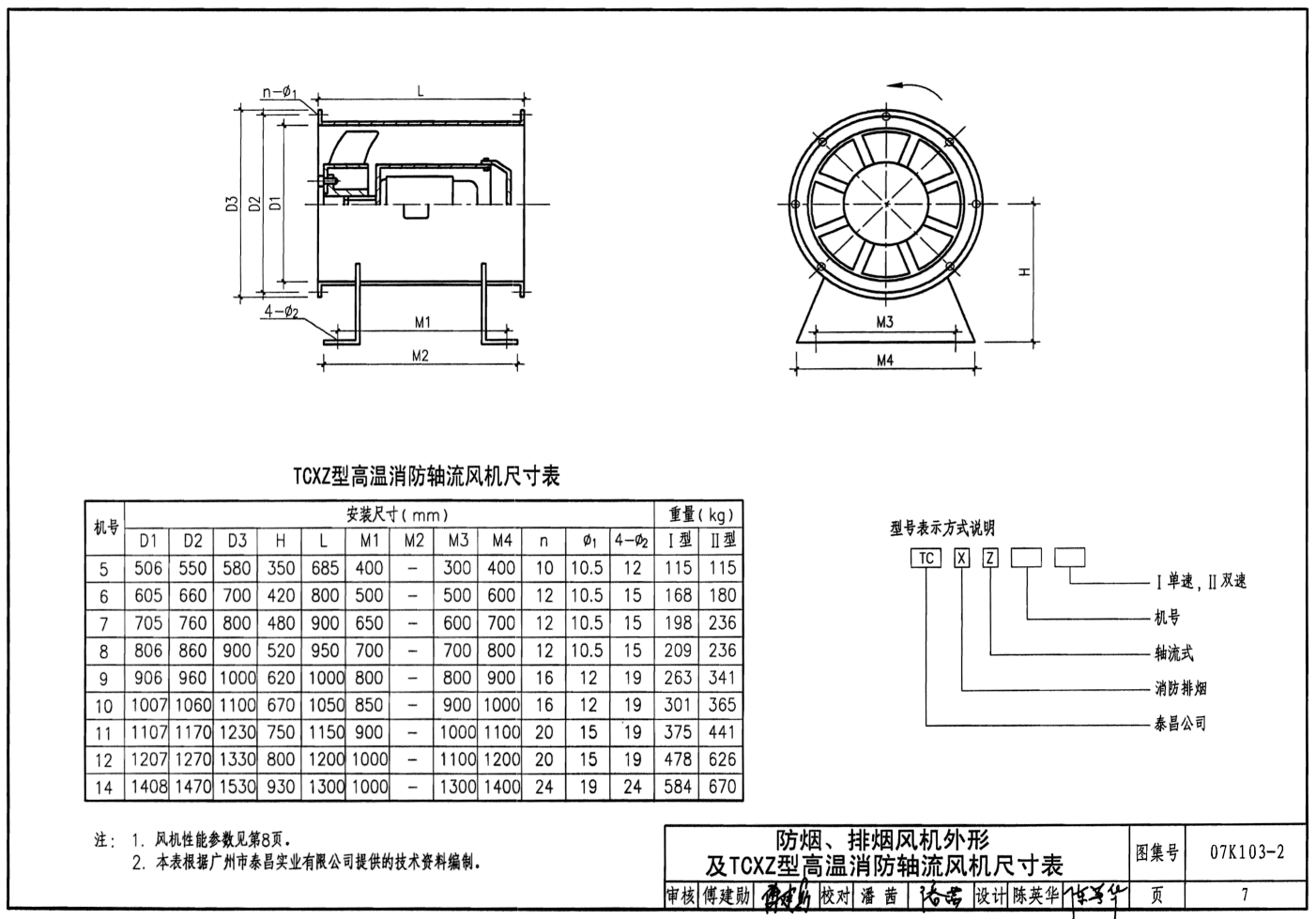

| 防烟、排烟风机外形及TCXZ型高温消防轴流风机尺寸表 | 7 |
| TCXZ型高温消防油流风机性能表 | 8 |
| №5～№14混流（斜流）式加压送风机安装尺寸表 | 9 |
| №4.5～№16轴流（斜流）式排烟风机安装尺寸表 | 10 |
| №4.5～№16防烟、排烟风机地面、楼板上安装 | 11 |
| №4.5～№16防烟、排烟风机屋面上（接管井）安装 | 12 |
| №4.5～№16防烟、排烟风机屋面上（风管穿屋面）安装 | 13 |
| №4.5～№16防烟、排烟风机地面、楼板或屋面上安装材料明细表 | 14 |
| №4.5～№16防烟、排烟风机钢支座安装 | 15 |
| №4.5～№16防烟、排烟风机钢支座安装材料明细表 | 16 |
| №4.5～№8防烟、排烟风机实心砖墙上安装 | 17 |
| №4.5～№8防烟、排烟风机混凝土墙预埋钢板安装 | 18 |
| №4.5～№8防烟、排烟风机混凝土墙胀锚螺栓安装 | 19 |
| №4.5～№8防烟、排烟风机穿混凝土墙安装 | 20 |
| №4.5～№8防烟、排烟风机墙上安装材料明细表 | 21 |
| №9～№16防烟、排烟风机实心砖墙上安装 | 22 |
| №9～№16防烟、排烟风机混凝土墙上安装 | 23 |

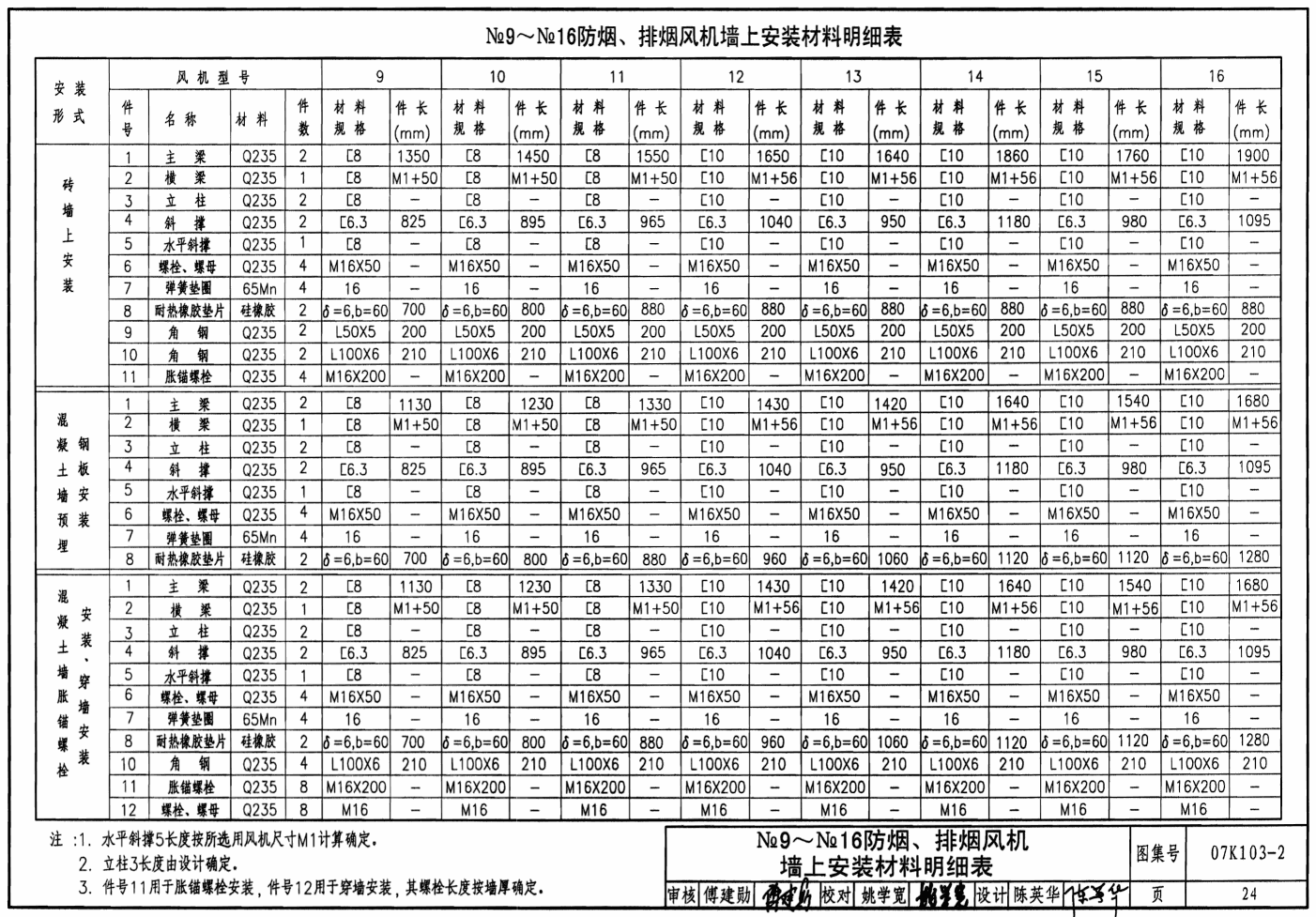

| №9～№16防烟、排烟风机墙上安装材料明细表 | 24 |
| №4.5～№12防烟、排烟风机楼板下吊装（一） | 25 |
| №4.5～№12防烟、排烟风机楼板下吊装（二） | 26 |
| 吊架根部④～⑥详图 | 27 |
| 吊架根部⑦～⑨详图 | 28 |
| №4.5～№12防烟、排烟风机楼板下吊装材料明细表 | 29 |
| №4.5～№14立式排烟风机在屋面上安装 | 30 |
| №4.5～№14立式排烟风机在屋面上安装材料明细表 | 31 |
| 离心风机安装 | |
| TCDF型柜式离心风机落地安装 | 32 |
| TCDF型柜式离心风机悬挂安装 | 33 |
| TCDF型柜式离心风机落地、悬挂安装材料明细表 | 34 |
| TCDF型单速柜式离心风机性能表 | 35 |
| TCDF型双速柜式离心风机性能表 | 36 |
| 4-72型№5A、№6A离心风机钢架安装图 | 37 |
| 4-72型№5A、№6A离心风机钢架详图 | 38 |
| 4-72型№5A、№6A离心风机钢架安装材料明细表 | 39 |
| 4-72型№6C～№12C离心风机钢架安装图 | 40 |
| 4-72型№6C～№12C离心风机钢架详图 | 41 |
| 4-72型№6C离心风机钢架尺寸及材料明细表 | 42 |
| 4-72型№8C离心风机钢架尺寸及材料明细表 | 43 |
| 4-72型№10C离心风机钢架尺寸及材料明细表 | 44 |
| 4-72型№12C离心风机钢架尺寸及材料明细表 | 45 |
| 4-72型№6D～№12D离心风机钢架安装图 | 46 |
| 4-72型№6D～№12D离心风机钢架详图（一） | 47 |
| 4-72型№6D～№12D离心风机钢架详图（二） | 48 |
| 4-72型№6D～№12D离心风机钢架安装尺寸 | 49 |
| 4-72型№6D～№12D离心风机钢架材料明细表 | 50 |
| 防火、防排烟阀（口） | |
| 防火、防排烟阀（口）说明 | 51 |
| 防火、防排烟阀（口）分类、功能及用途 | 52 |
| 防火、排烟阀（口）系列尺寸及配置的操作装置数量 | 53 |
| 各类防火阀及防烟防火调节阀外形图 | 54 |
| 各类排烟防火阀外形图 | 55 |
| 各类排烟口及多叶送风口外形图 | 56 |
| 防火、排烟阀吊耳安装 | 57 |
| 防火、排烟阀吊架安装 | 58 |
| 防火、排烟风口安装 | 59 |
| 防火、排烟阀与金属风管、无机玻璃钢风管的连接 | 60 |
| 防火、排烟阀与各类复合风管的连接 | 61 |
| 排烟口吊顶上安装（一） | 62 |
| 排烟口吊顶上安装（二） | 63 |
| 板式排烟口竖井上安装 | 64 |
| 排烟口在排烟风管上的安装 | 65 |
| 多叶送风口/排烟口竖井上安装 | 66 |
| 自垂式百叶风口安装 | 67 |
| 余压阀安装 | 68 |
| 风管水管穿越防火分隔做法 | |
| 风管穿越变形缝、防火墙做法 | 69 |
| 风管穿越楼板做法 | 70 |
| 垂直排风管道防回流措施 | 71 |
| 水管穿越防火墙及沉降缝固定支架的做法 | 72 |
| 相关技术资料 | 73 |
