    1、 编制背景
    以前很多工程技术人员将淘汰手工翻砂，承插式水泥打口的排水铸铁管，误认为淘汰排水铸铁管。《建筑给水排水设计规范》GB50015-2003中4.5.1条第2款规定：“建筑内部排水管道应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件”。目前市场上有按不同产品标准生产的多种柔性接口排水铸铁管，它们在性能和尺寸上有些差异。工程建设标准化协会编制了《建筑排水柔性接口铸铁管管道工程技术规程》CECCS168：2004。为了更好地推广使用，我们组织了6家生产企业编制了本图集。

    2、 适用范围和编制内容
    2.1本图集适用于民用及一般工业建筑DN≤300的排水管道的设计和施工。
    2.2总说中详细介绍了建筑排水用柔性接口铸铁管的选用、敷设和安装要求。

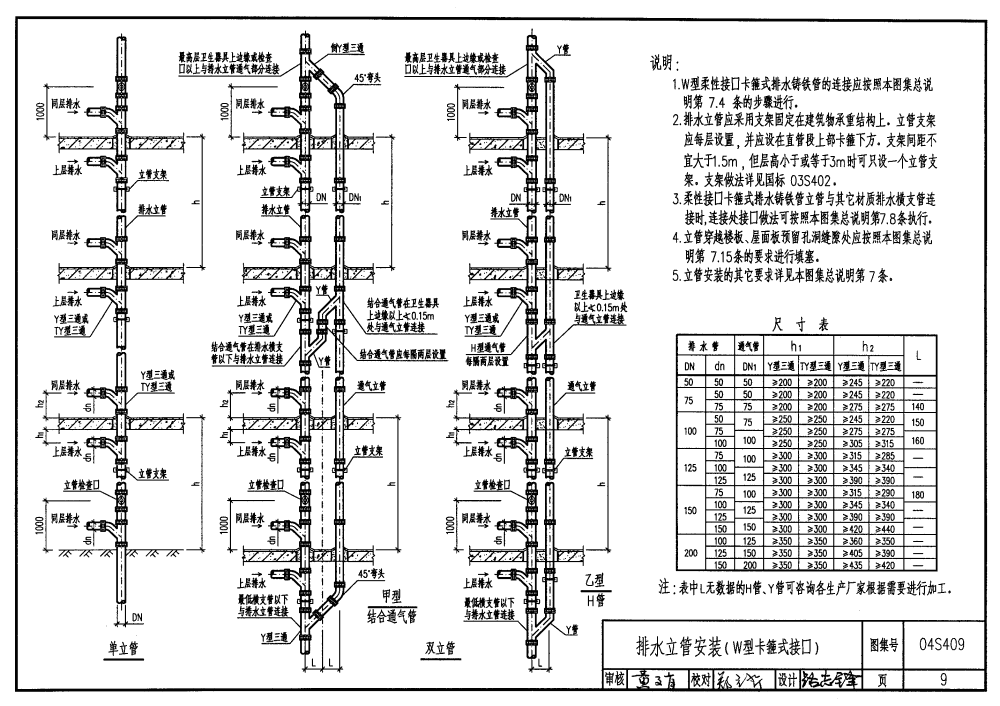

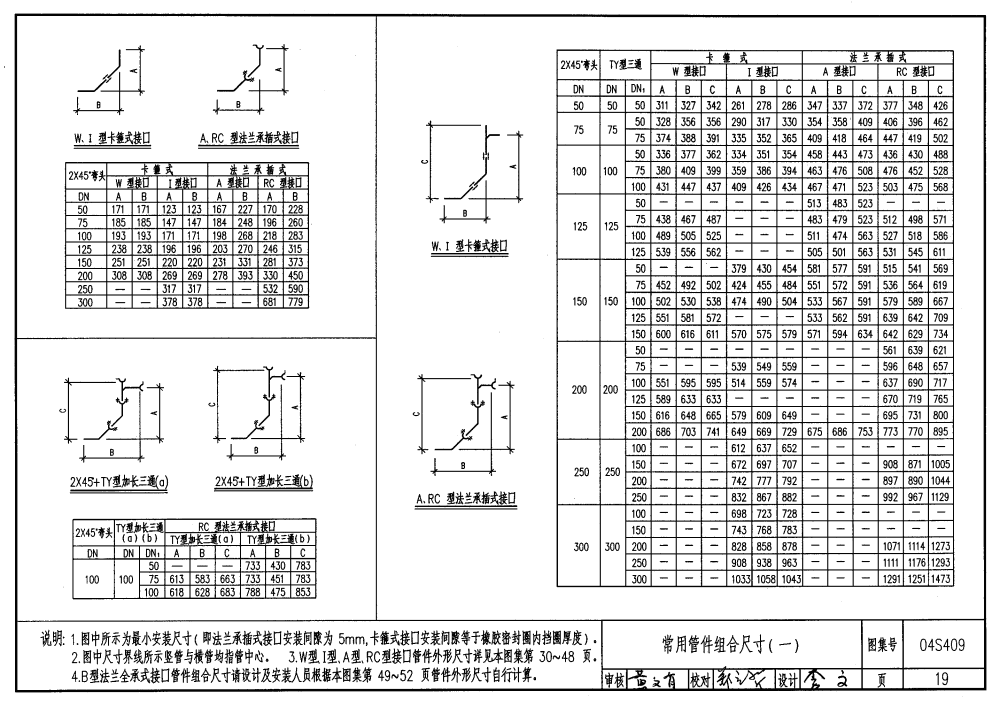

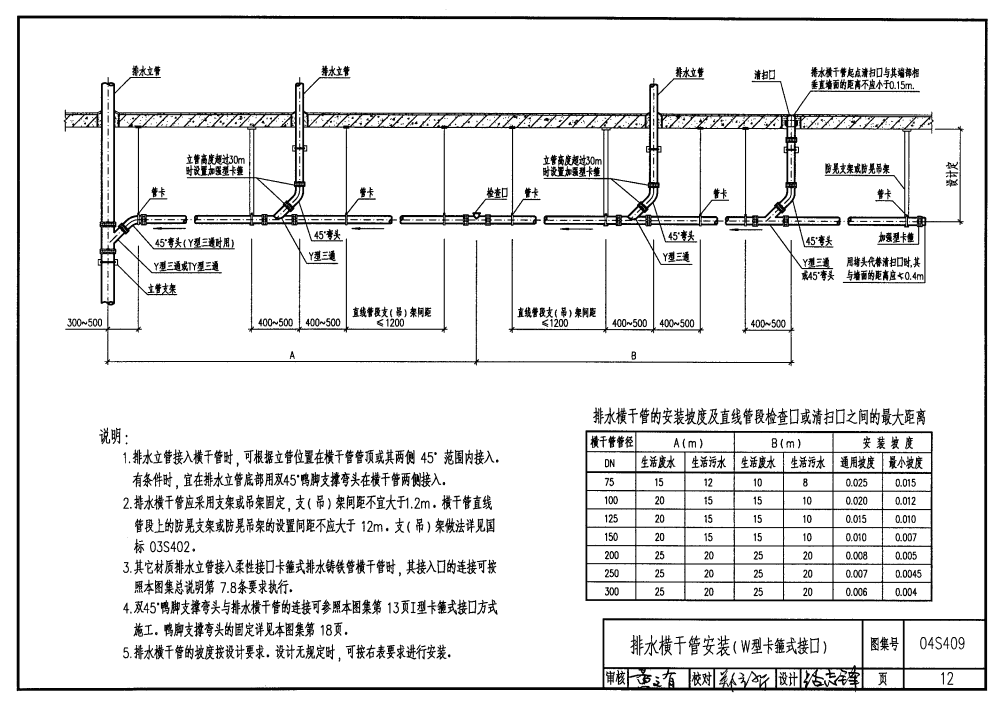

    2.3图纸部分编制了接口连接图、立管（横管）安装图、安装节点详图、常用管件组合尺寸表，各种管材及管件表。

    3、 技术要点：
    3.1图集编入了按4个产品标准生产的管材及管件，它们包括了卡箍式和法兰承插式两类5种接口方式。
    3.2通常明装宜采用卡箍式接口，暗装和埋地宜采用法兰承插式接口。
    3.3同一个工程应采用同一品牌的产品，以保证接口质量。

    4、 使用方法：
    4.1设计人员可按本图集选择管材及接口种类，进行系统设计和排细部尺寸，将图集引用到设计文件中。
    4.2 施工单位可按本图集要求确定接口及支吊架的位置，并按节点详图等进行施工。

1. 问：

   总说明第七条，铸铁管安装前后不符，怎么回事？

   答：

   总说明第7.1条是指有预埋件时应与土建施工同步埋入；P16提供了个别部位预留洞的做法详图。具体采用何种方法由具体工程定，两者不矛盾。

• 网友【springao】点评：
  04S409：建筑排水用柔性接口铸铁管安装.本图集适用于民用及一般工业建筑DN≤300的排水管道的设计和施工。柔性接口机制排水铸铁管按其接口型式分为A型和w型两种。 A型柔性接口(法兰压盖连接)：承插接头部位占用空间大且管体笨重、耗用钢材多，成本较高，工程建设中难以被建设单位接受。 W型柔性接口(管箍连接)：在工程建设中可同步施工、管材利用率高、施工工艺简单，经济效益较好，在国内外得到了广泛的使用。 3 W型柔性接口机制排水铸铁管优点 W型柔性接口机制排水铸铁管是在STL型排水铸铁管的基础上发展起来的新型管材，工艺上有很大创新，它摒弃了传统的立模或横模浇铸，采用高速离心铸造技术，组织致密、管壁薄厚均匀、内外壁光滑、无沙眼和夹渣、抗拉与抗压强度高。该产品化学成分稳定、耐腐蚀、防火、无毒、隔声效果好，使用寿命长。由于其承口管箍采用了带肋不锈钢卡箍，内衬橡胶圈柔性连接，抗震性能高，密封性能好，允许在一定范围内摆动且不会渗漏。直管长度3 m，在施工过程中，大大减少了中间接头数量并可按照需要截取任意长度，从而大量节省管材，降低消耗及成本。
• 网友【350027090】点评：
  以前很多工程技术人员将淘汰手工翻砂，承插式水泥打口的排水铸铁管，误认为淘汰排水铸铁管。《建筑给水排水设计规范》GB50015-2003中4.5.1条第2款规定：“建筑内部排水管道应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件”。目前市场上有按不同产品标准生产的多种柔性接口排水铸铁管，它们在性能和尺寸上有些差异。工程建设标准化协会编制了《建筑排水柔性接口铸铁管管道工程技术规程》CECCS168：2004。为了更好地推广使用，我们组织了6家生产企业编制了本图集。本图集适用于民用及一般工业建筑DN≤300的排水管道的设计和施工。总说中详细介绍了建筑排水用柔性接口铸铁管的选用、敷设和安装要求。图纸部分编制了接口连接图、立管（横管）安装图、安装节点详图、常用管件组合尺寸表，各种管材及管件表。 技术要点：图集编入了按4个产品标准生产的管材及管件，它们包括了卡箍式和法兰承插式两类5种接口方式。通常明装宜采用卡箍式接口，暗装和埋地宜采用法兰承插式接口。同一个工程应采用同一品牌的产品，以保证接口质量。
• 网友【麟角虎翅】点评：
  我有一本，觉得还不错
• 网友【kedawgk】点评：
  以前很多工程技术人员将淘汰手工翻砂，承插式水泥打口的排水铸铁管，误认为淘汰排水铸铁管。《建筑给水排水设计规范》GB50015-2003中4.5.1条第2款规定：“建筑内部排水管道应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件”。目前市场上有按不同产品标准生产的多种柔性接口排水铸铁管，它们在性能和尺寸上有些差异。工程建设标准化协会编制了《建筑排水柔性接口铸铁管管道工程技术规程》CECCS168：2004。为了更好地推广使用，我们组织了6家生产企业编制了本图集。本图集适用于民用及一般工业建筑DN≤300的排水管道的设计和施工。总说中详细介绍了建筑排水用柔性接口铸铁管的选用、敷设和安装要求。图纸部分编制了接口连接图、立管（横管）安装图、安装节点详图、常用管件组合尺寸表，各种管材及管件表。图集编入了按4个产品标准生产的管材及管件，它们包括了卡箍式和法兰承插式两类5种接口方式。通常明装宜采用卡箍式接口，暗装和埋地宜采用法兰承插式接口。同一个工程应采用同一品牌的产品，以保证接口质量。设计人员可按本图集选择管材及接口种类，进行系统设计和排细部尺寸，将图集引用到设计文件中。施工单位可按本图集要求确定接口及支吊架的位置，并按节点详图等进行施工。 强烈推荐大家购买阅读！
• 网友【kedawgk】点评：
  近几年来工程中逐步使用薄壁不锈钢管。国家和建设部颁布了多个相关的产品标准；工程建设标准化协会编制了《建筑给水薄壁不锈钢管管道工程技术规程》CECS153：2003。为了更好地推广薄壁不锈钢管，我们组织了6家生产企业配套开发了专用温度补偿装置后编制了本图集。 适用范围和编制内容：图集适用于新建、改建、扩建的民用与工业建筑生活给水系统。管材公称压力不大于1.6Mpa；公称直径DN15~DN200；温度不高于100℃，不低于-10℃（采用橡胶圈密封时）。总说明中介绍了薄壁不锈钢管的设计和施工要点。 管材的化学成份、性能指标和规格尺寸；密封圈的性能和尺寸；各种接头方式的施工步骤；管道安装节点详图；专用支吊架和温度补偿装置及安装；各种管件规格尺寸。 不锈钢材质对氯化物很敏感，当水中氯化物含量＜200mg/L(冷)或＜50mg/L（热）时选取用304型；当水中氯化物含量＜1000mg/L（冷）或＜250mg/L（热）时选用316型或316L型。 通常管道工作压力小于管材的公称压力，设计人员还应根据工程的重要性，使用环境和刚度要求等方面综合选择管材的公称压力。 目前我国薄壁不锈钢管材和管件的品种较多，且执行着不同的产品标准；通常是各厂家管材和管件各自配套，因此选择接口方式时注意规格尺寸是否满足具体工程需要。通常小管径接口采用卡压式、环压式、承插氩弧焊式（TIG）、压缩式和活接式；大管径接口采用对接氩弧焊式、法兰式、卡箍法兰式和沟槽式。 由于管道伸缩时力的大小和材料的弹性模量及截面积成正比而薄壁不锈钢管的截面积比普通钢管小很多，所以它伸缩时的力也比普通钢管小很多。因此薄壁不锈钢管道应采用专用伸缩器（节）。管道工程中要注意防腐问题。选择保温、防结露、防腐做法时要注意材料氯化物的含量；在与不同材质的附件、管材（件）和支吊架的接触面要采取防止电化学腐蚀的措施。
• 网友【xuyi921】点评：
  很实际也很实用，对设计和施工中能遇到的一些问题给予了很好的解答，确实是本难得的一本好书，顶一下!!
