【图集排行榜】屋顶上的绿色银行

  • 编辑:管理员
  • 发表时间:2017年9月11日
  • 浏览次数:1418

▲建筑太阳能光伏系统设计与安装

       本图集适用于采用太阳能光伏系统的新建、改建和扩建的民用建筑和工业建筑。本图集供建筑设计人员、太阳能光伏系统设计人员进行光伏系统与建筑一体化设计时使用,也为建筑施工人员安装光伏构件和建设单位在工程项目中利用太阳能光伏系统提供参考。

图集内容包括:

①太阳能光伏系统的组成,太阳能电池分类及特征,硅系和化合物等光伏构件的类型和主要特征、适用部位等相关技术;

②光伏系统与建筑一体化设计要求、安全措施及各类光伏构件的适用范围和选用要求;

③太阳能光伏构件安装在建筑屋面、采光顶、墙面、幕墙、门窗、遮阳板、护栏等建筑其他部位以及过街天桥、停车棚等的建筑构造详图。

       太阳能光伏系统是利用太阳能电池的光伏效应,将太阳辐射能直接转换成电能的发电系统。发改委和住建部制定的《绿色建筑行动方案》提出,要推动太阳能等可再生能源在建筑中的利用,本图集的编制,必将在配合绿建行动的实施和太阳能光伏系统与建筑一体化中发挥积极指导作用。

▲平屋面光伏构件布置图

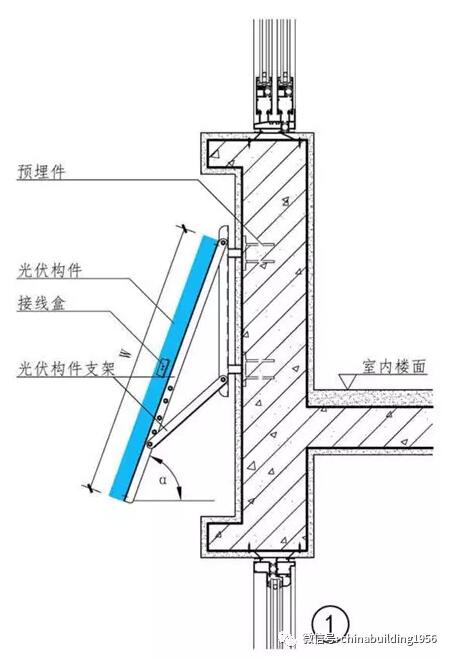

▲墙面光伏构件详图

▲框式光伏幕墙详图

▲建筑一体化光伏系统电气设计与施工

       本图集适用于装机容量不超过300千峰瓦(kWp)输出电压为AC 220/380V光伏系统的电气设计与施工。

       图集内容包括建筑一体化光伏系统电气设计与施工的一般规定、独立和并网光伏系统的构成、光伏系统设计方案及案例、光伏系统主要设备的选用、布置及安装;光伏系统线路敷设及选用;相关技术资料。

       本图集主要突出建筑一体化光伏系统电气设计与施工的特点和难点,可指导光伏系统电气工程的设计、施工、监理和验收。

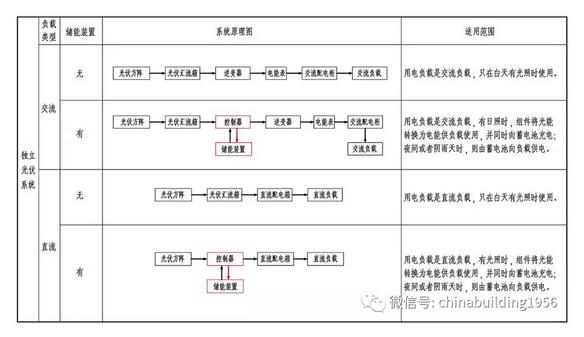

▲光伏发电系统分类-独立光伏系统

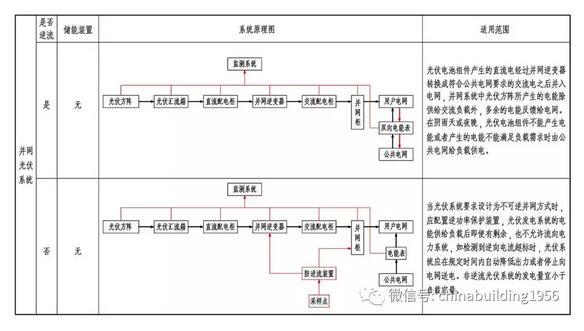

▲光伏发电系统分类-并网光伏系统

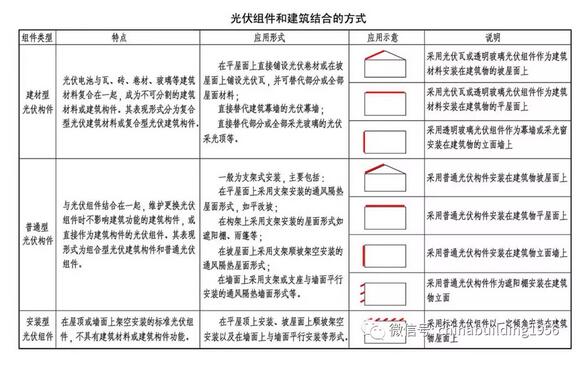

▲光伏组件和建筑结合的方式

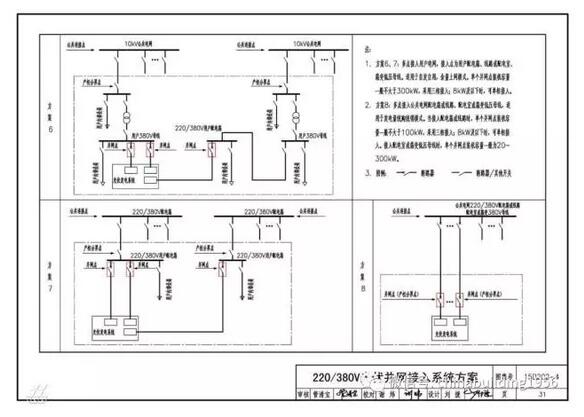

▲220/380V光伏并网接入系统方案

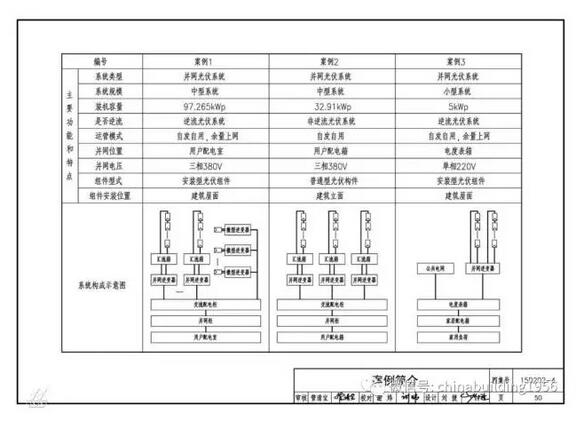

▲案例简介

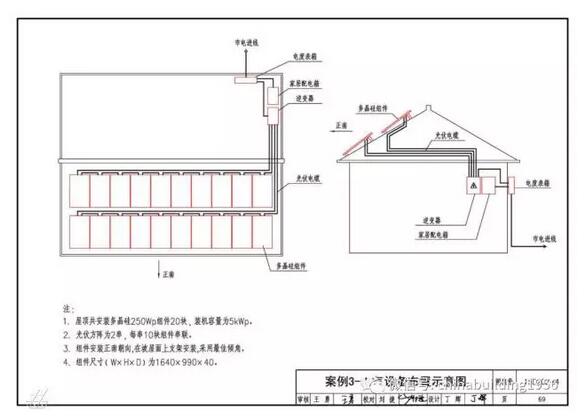

▲案例—电气设备布置示意图

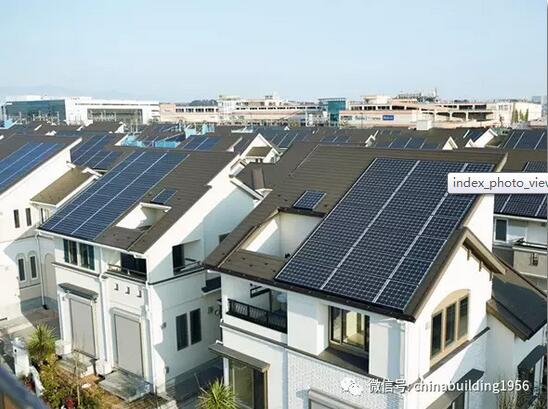

▲太阳能发电

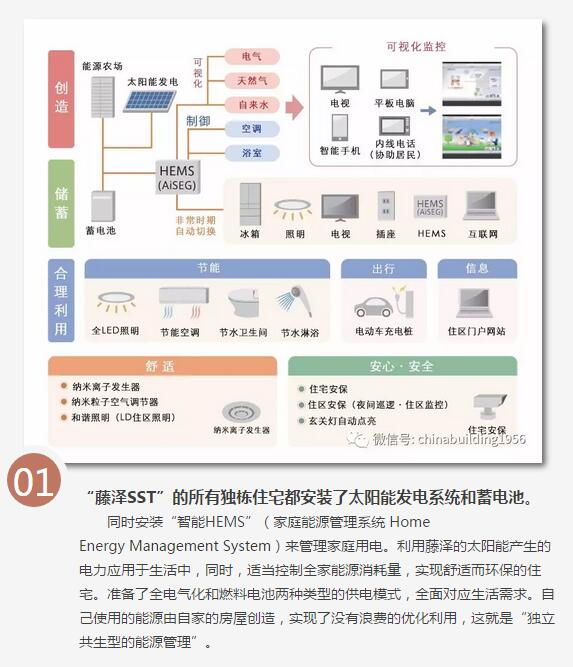

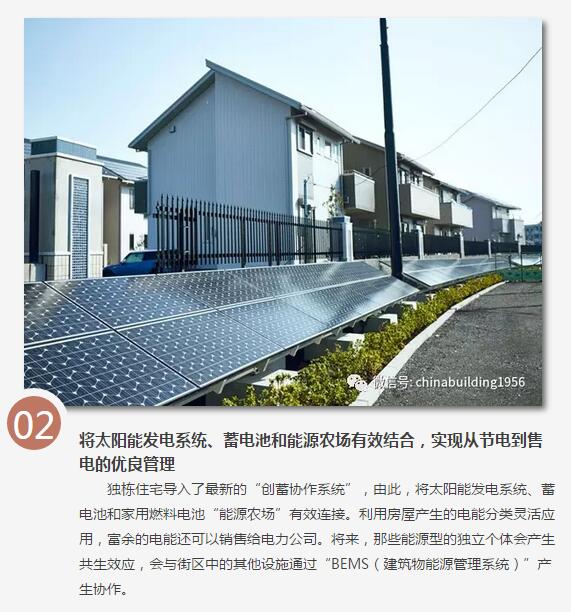

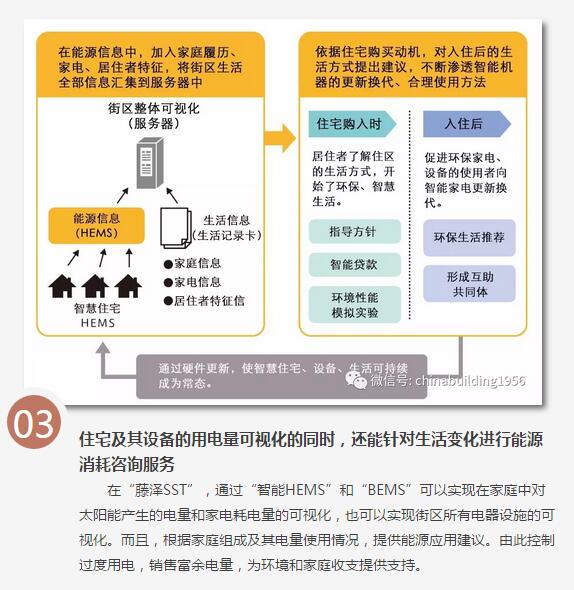

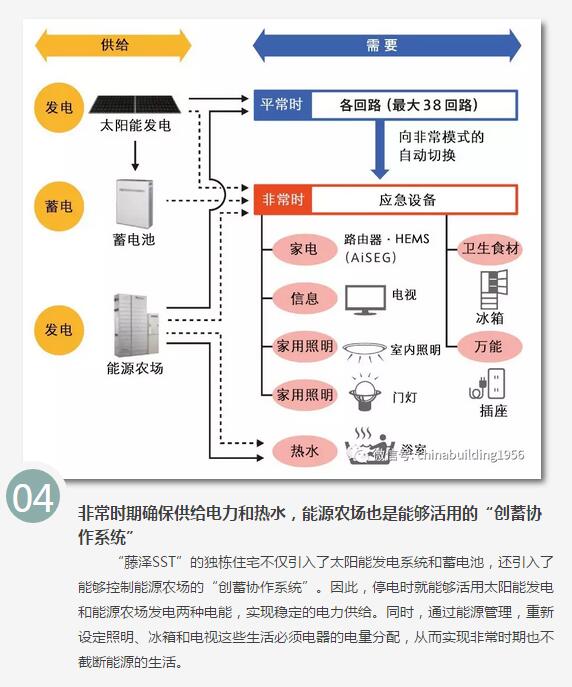

        东日本大地震以后,希望转变能源供给模式的呼声就很高。充分利用太阳能发电,自用能源尽量由自家生成。给予“自给自足”这个新的概念,“藤泽SST”甚至将为下一代提供能源为己任。住区内的独栋住宅约600户。在所有的房屋安装了太阳能发电系统和组合式蓄电池。同时,利用管理家庭内能源的“智能HEMS”,向能源自给自足型生活迈进。以“藤泽SST”为引领,将可再生能源充分且稳定利用,实现环保型、智慧型生活开始成为共识。

      “藤泽SST”的目标是,将彻底追求能源自给自足的最新住宅聚集起来,充分力高能源利用率,实现“独立共生型能源管理”可持续发展型智慧住区。顺利对接电力环境和生活模式的改变,来迎接面向未来的能源生活。

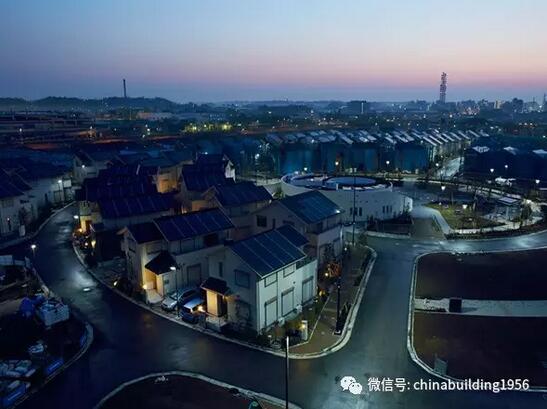

▲美丽夜景
