地铁工程机电设备系统重点施工工艺:电缆电线施工要点

  • 编辑:管理员
  • 发表时间:2018年4月24日
  • 浏览次数:932

 电缆敷设一般要求

1、敷设电缆前应检查电缆,严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

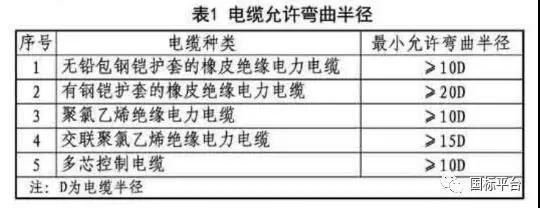

2、敷设的电缆全部路径应满足所使用的电缆允许弯曲半径要求(见下表)。


3、敷设的路径应尽量避开和减少穿越热力管道和上下水管道、煤气管道、通信电缆等。

4、电缆敷设应排列整齐,并加以固定。电缆在支架、槽盒内敷设时,应在首端、末端、转弯及每隔50m处设有注明电缆编号、型号、规格和起止等标记牌。

5、敷设电缆和计算电缆长度时,均应留有一定的裕量。

6、电缆出入电缆沟、竖井、建筑物、柜(盘)、台以及管子管口处等做防火密封处理。

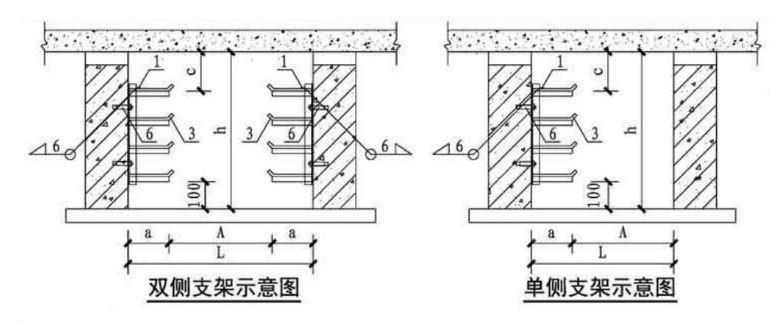

电缆在电缆沟和电缆竖井内采用支架安装的敷设要求

1、金属电缆支架必须接地(PE)可靠。

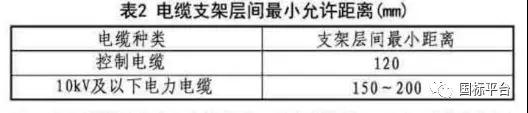

2、电缆支架最上层至竖井或楼板的距离不小于150~200mm;电缆支架最下层至沟底或地面的距离不小于50~100mm;电缆支架层间最小允许距离符合下表规定:


注:当采用槽盒在支架上敷设时,层架间距为h+80(h表示槽盒外壳高度)

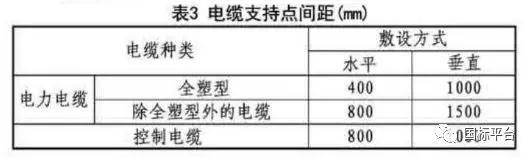

3、电缆支持点间距见下表:


4、35kV及以下电缆沿支架敷设时,在首末端、转弯、电缆分支及接头两侧应加以固定,水平直线段绑扎间距50m,垂直敷设或大于45° 倾斜敷设的电缆在每个支架上固定。

5、电力电缆和控制电缆不应配置在同一层支架上,应按顺序分层配置,电力电缆在上,控制电缆在下。

6、交流单芯电缆或分相后的每相电缆固定用的夹具和支架,不形成闭合铁磁回路。

7、对运行中可能遭受机械损伤的电缆部位(如在非电气人员经常活动的地坪2m及地中引出的地坪0.2m范围)应采取保护措施。

电缆在槽盒内安装要求

1、电缆槽盒转弯处的弯曲半径,不小于槽盒内电缆最小允许弯曲半径。

2、槽盒内电缆敷设应符合下列规定:
2.1 大于45° 倾斜敷设的电缆每隔2m处设固定点。

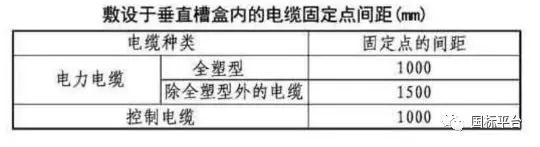

2.2 电缆敷设排列整齐,水平敷设的电缆,首尾两端、转弯两侧及对电缆间距有要求时每隔5~10m处设固定点;敷设于垂直槽盒内的电缆固定点间距符合下表的规定:


2.3 电缆在槽盒内横断面的填充率:
1)电力电缆不应大于40%;
2)控制电缆不应大于50%;
3)预留10%~25%工程发展裕量。

2.4 不同电压、不同用途的电缆,不宜敷设在同一层电缆槽盒上:
1)1kV以上和1kV以下的电缆;
2)向同一负荷供电的两回路电源电缆;
3)应急照明和其他照明的电缆;
4)强电和弱电电缆(如需安装在同一层槽盒上时,应用隔板隔开)

2.5 同一配电回路所有相导体和中性线应敷设在同一槽盒内,同一路径无电磁兼容要求的配电线路,可敷设在同一槽盒内。

2.6 有电磁兼容要求的线路与其他线路敷设在同一金属槽盒内时,应用金属隔离板隔离或采用屏蔽电线、电缆。

2.7 槽盒内的导线或电缆不应有接头,接头应在分线盒内进行。

2.8 地面槽盒的强、弱电回路应分槽盒敷设,两种线路交叉处应设置有屏蔽分线板的分线盒,两种线路的分线盒内应分置于不同的空间,不能直接接触,宜每隔500mm分别绑扎成束,并且加标记或编号以便检修;地面槽盒支架安装间距在现浇层内一般为1.5m,垫层内1.0m。槽盒首末端200mm处及槽盒走向改变或转角处应加装支架。

车站及区间电缆的固定应符合下列要求

1、电缆与金属电缆夹间需设置橡胶绝缘垫。

2、沿隧道顶板敷设的电缆,应采用刚性夹固定牢固,每500mm固定一次。

电缆阻火

1、电缆进入沟、隧道、夹层、竖井、工作井、建筑物以及配电屏、开关柜、控制屏、保护屏时,应做防火封堵;电缆穿入保护管时,管口应密封。

2、竖井中宜每隔7m设置阻火隔层。

3、阻火封堵和阻火隔层、阻火墙,均应满足等效工程条件下的标准试验极限不低于1h。


预分支电缆敷设要求

1、在《地铁工程机电设备系统重点施工工艺—管、线、槽防火封堵》14ST201-1中预支电缆适用于地铁工程中交流额定电压等于或小于0.6/1kV、电流等于或小于1600A的线路中使用。

2、预制分支电力电缆由主干电缆、分支接头、分支电缆三部分组成,每个2分支接头部分均以优于电缆外护套的合成材料采用气密模压,使电缆的外护套材料和注塑的合成材料集合在一起而形成气密和防水的分支接头(在主干电缆顶端和分支电缆端头都设有密封的套帽)。

3、预制分支电力电缆使用注意事项:
3.1、预制分支电力电缆出厂时是绕扎在电缆盘上或绑扎成圈,分支电缆紧紧地绑扎在主干电缆上,待主干电缆安装固定后,再将分支电缆绑扎揭开,安装时不应过分拉分支电缆。
3.2、预制分支电力电缆定货选型时,除向生产厂家提出主干电缆和分支电缆的规格与长度外,还要提供区间设备安装的平面布置图,分支接头距配电箱的距离,以及分支电缆进配电设备的进线方式。
3.3、预制分支电力电缆的主干电缆采用单芯电缆时,在考虑防止涡流效应,禁止使用导磁金属夹具。

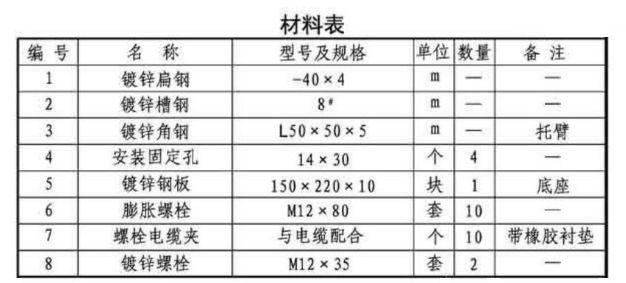

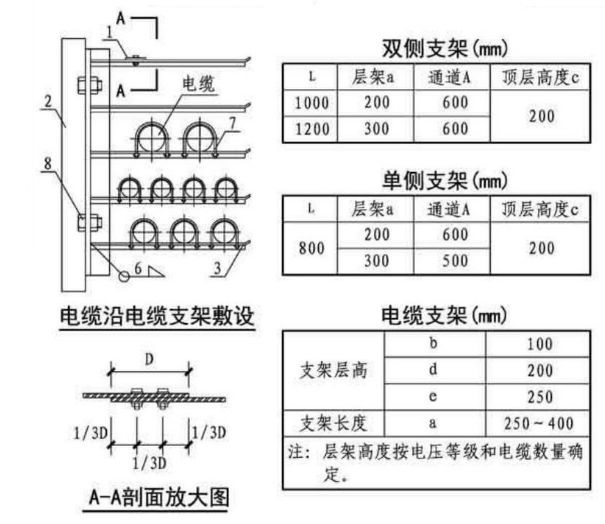

电缆支架安装做法▼

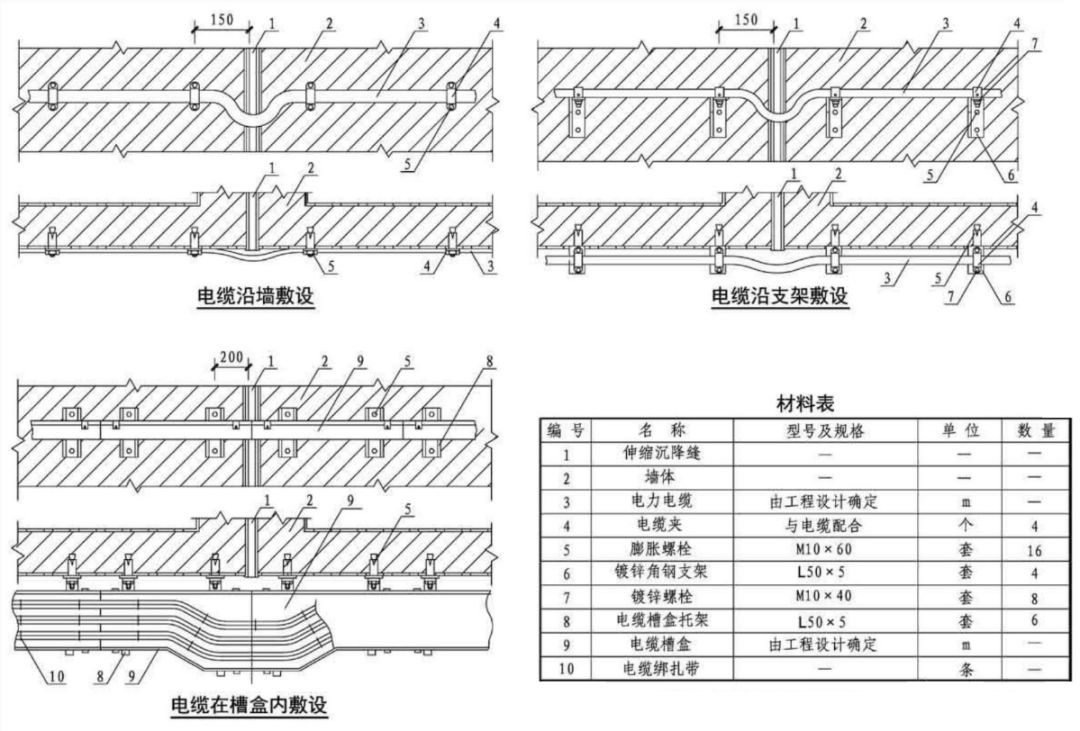

电力电缆过伸缩沉降缝做法▼


总结

       电缆电线作为地铁工程几点设备系统重点施工工艺之一。是国标图集14ST201-1《地铁工程机电设备系统重点施工工艺—管、线、槽防火封堵》的重点章节内容。


       本图集为首次编制的地铁工程机电设备系统重点施工工艺系列图集之一,用于指导地铁工程中管、线、槽防火封堵的设计、审图、监理、施工及验收。

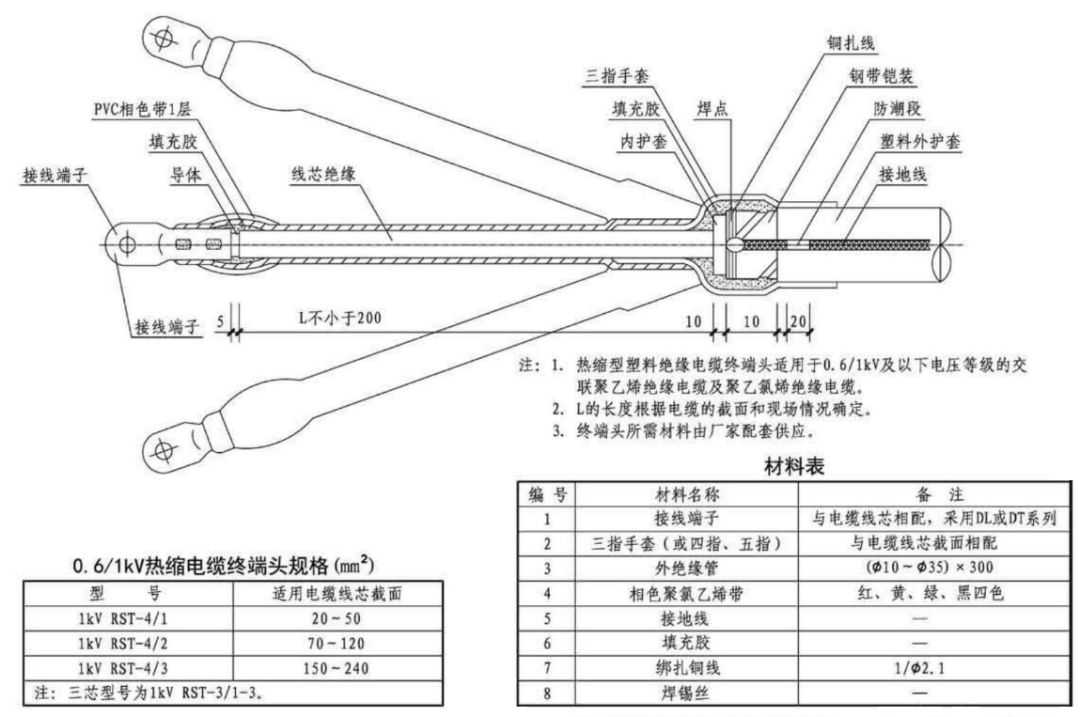

       主要内容包括:地铁工程配管、电缆电线、电缆桥架的安装及其防火封堵的做法和工艺要求。配管部分包括不同管材的明、暗配方式、连接方法及施工工艺要求。电线电缆部分包括电缆支架制作安装、线缆沿支架、穿管、埋地敷设方式及电缆头的制作安装方法及其安装要求。电缆桥架部分包括线槽沿地面、墙面、支架敷设;线槽与箱、柜,线槽与线槽、线槽与支架、线槽与钢管连接;线槽过伸缩缝、线槽穿墙、板时的防火封堵方法与施工工艺要求。
